Beschreibung

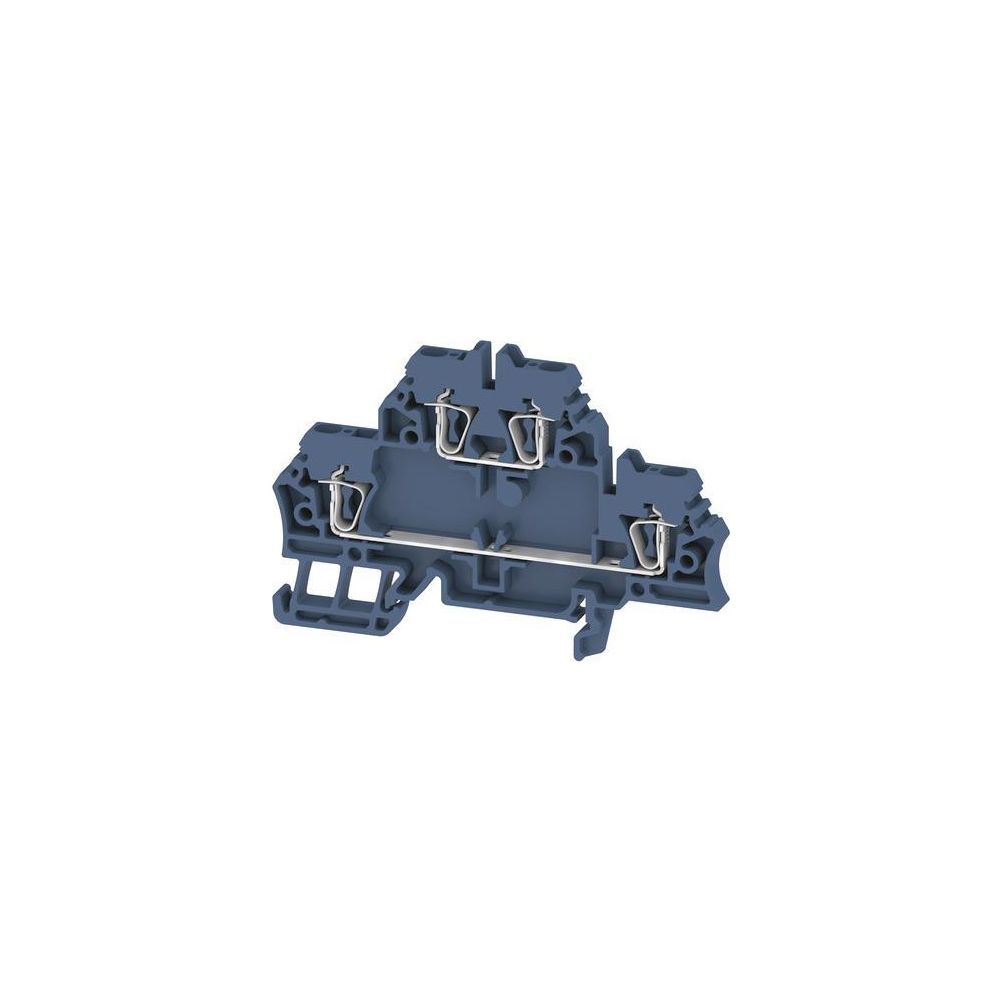

Weidmüller Durchgangs-Doppelklemme ZDK 2.5, 0,05-2,5mm2 20A 500V, Thermoplast, Blau
Diese zweietagige Durchgangsklemme von Weidmüller ermöglicht eine effiziente Leiterverdrahtung in kompakten Schaltschränken. Dank des robusten Federzuganschlusses eignet sich das Bauteil für Kupferleiter mit einem Querschnitt von 0,05 bis 2,5 mm². Die Klemme ist für die Montage auf Hutschienen der Bauform TH35 ausgelegt und bietet eine hohe thermische Beständigkeit.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, was eine platzsparende Leitungsführung auf einer Breite von nur 5,1 mm erlaubt. Der Federzuganschluss sorgt für eine sichere Kontaktierung der Leiter. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Einsatz in anspruchsvollen Umgebungen
Das Bauteil ist für eine Bemessungsspannung von 500 V sowie einen Bemessungsstrom von 20 A ausgelegt. Durch die Eignung für explosionsgefährdete Bereiche gemäß Ex e ist die Klemme vielseitig in industriellen Anlagen einsetzbar. Der weite Betriebstemperaturbereich von -50 bis 120 °C unterstreicht die Eignung für anspruchsvolle klimatische Bedingungen.
Technische Daten
- Anzahl der Etagen: 2
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,05 - 2,5 mm²
- Bemessungsstrom: 20 A
- Bemessungsspannung: 500 V
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Betriebstemperatur: -50 - 120 °C
- Explosionsgeschützt: Ja
Die zweietagige Durchgangsklemme überzeugt durch ihre kompakte Bauweise und die flexible Anschlussmöglichkeit für Leiter bis 2,5 mm². Mit einer Bemessungsspannung von 500 V und einer robusten Ausführung für den industriellen Einsatz bietet sie eine zuverlässige Lösung für die elektrische Verbindungstechnik. Die Eignung für Ex-Bereiche und der weite Temperaturbereich machen sie zu einer vielseitigen Komponente für professionelle Schaltschrankinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 2,5 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1678630000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 20 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190465353 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,52 kg |
| Höhe | 79,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 53 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
