Beschreibung

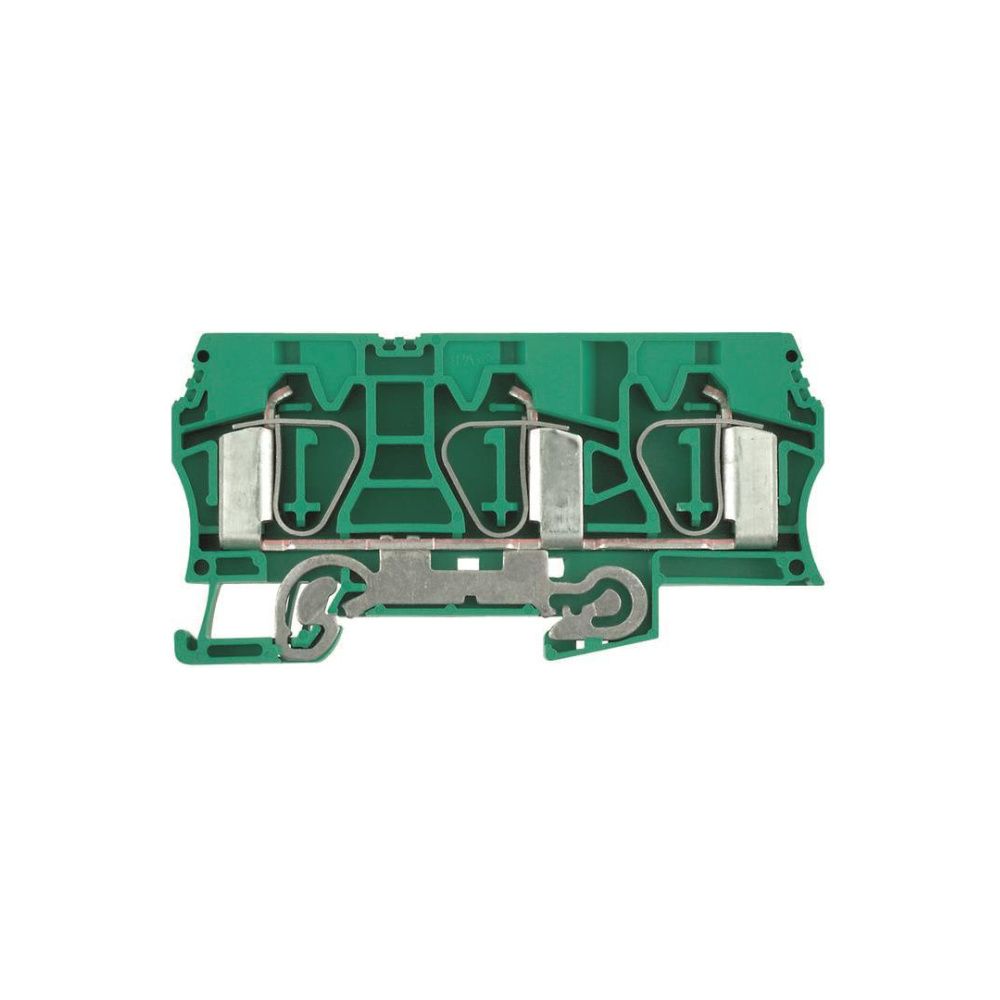

Weidmüller Erdungsklemme ZPE 16/3AN, 1,5-25mm2, 12,1x99x50,5mm, Thermoplast, Grün/Gelb
Diese Erdungsklemme von Weidmüller ermöglicht eine zuverlässige Schutzleiterverbindung in elektrischen Anlagen. Sie zeichnet sich durch eine hohe Flexibilität bei der Leiteraufnahme aus und ist für die Montage auf Hutschienen des Typs TH35 ausgelegt.
Robuste Anschlusstechnik
Die Klemme verfügt über drei Klemmstellen auf einer Etage, die mittels Federzuganschluss eine sichere Kontaktierung ermöglichen. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dies sorgt für eine hohe thermische Beständigkeit in einem Betriebstemperaturbereich von -50 bis 120 °C.
Vielseitige Leiteranbindung
Das Bauteil unterstützt eine breite Palette an Leiterquerschnitten. Eindrähtige sowie feindrähtige Leiter können in einem Bereich von 1,5 bis 16 mm² angeschlossen werden, während mehrdrähtige Leiter bis zu einem Querschnitt von 25 mm² aufgenommen werden. Zudem ist die Klemme für die PEN-Funktion geeignet, was die Einsatzmöglichkeiten in der Elektroinstallation erweitert.
Die Erdungsklemme bietet durch ihre kompakte Bauweise mit einer Breite von 12,1 mm eine effiziente Lösung für die Schutzleiterführung. Mit der Unterstützung für Leiterquerschnitte bis 25 mm² und der robusten Federzugtechnik eignet sie sich ideal für anspruchsvolle industrielle Anwendungen. Die Montage auf der Hutschiene TH35 erfolgt sicher, wobei eine Abschlussplatte für den ordnungsgemäßen Aufbau erforderlich ist.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 12,1 mm
- Höhe: 99 mm
- Tiefe: 50,5 mm
- Farbe: grün/gelb
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WEIDMUELLER-1768310000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 - 120 |
| Breite | 12,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4032248122790 |
| Farbe | grün/gelb |
| Gewicht | 1,333 kg |
| Höhe | 99 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | Ja |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
