Beschreibung

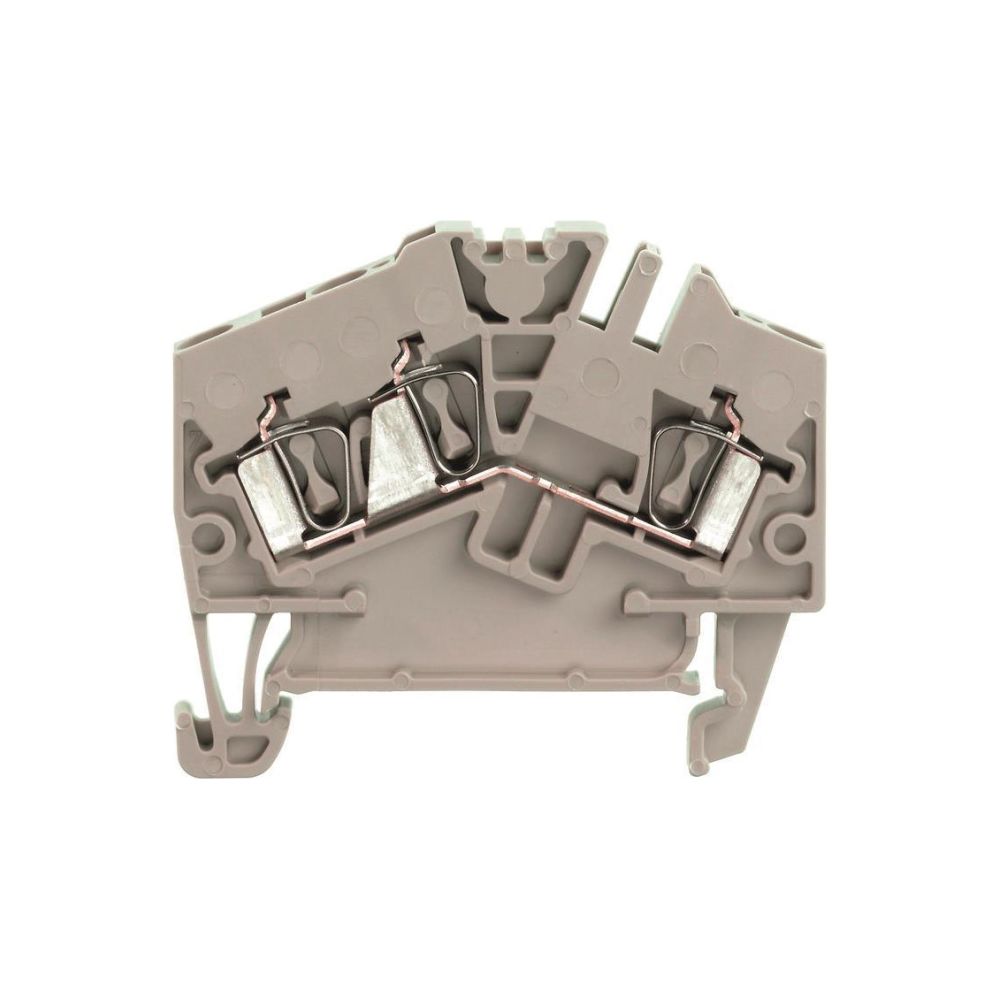

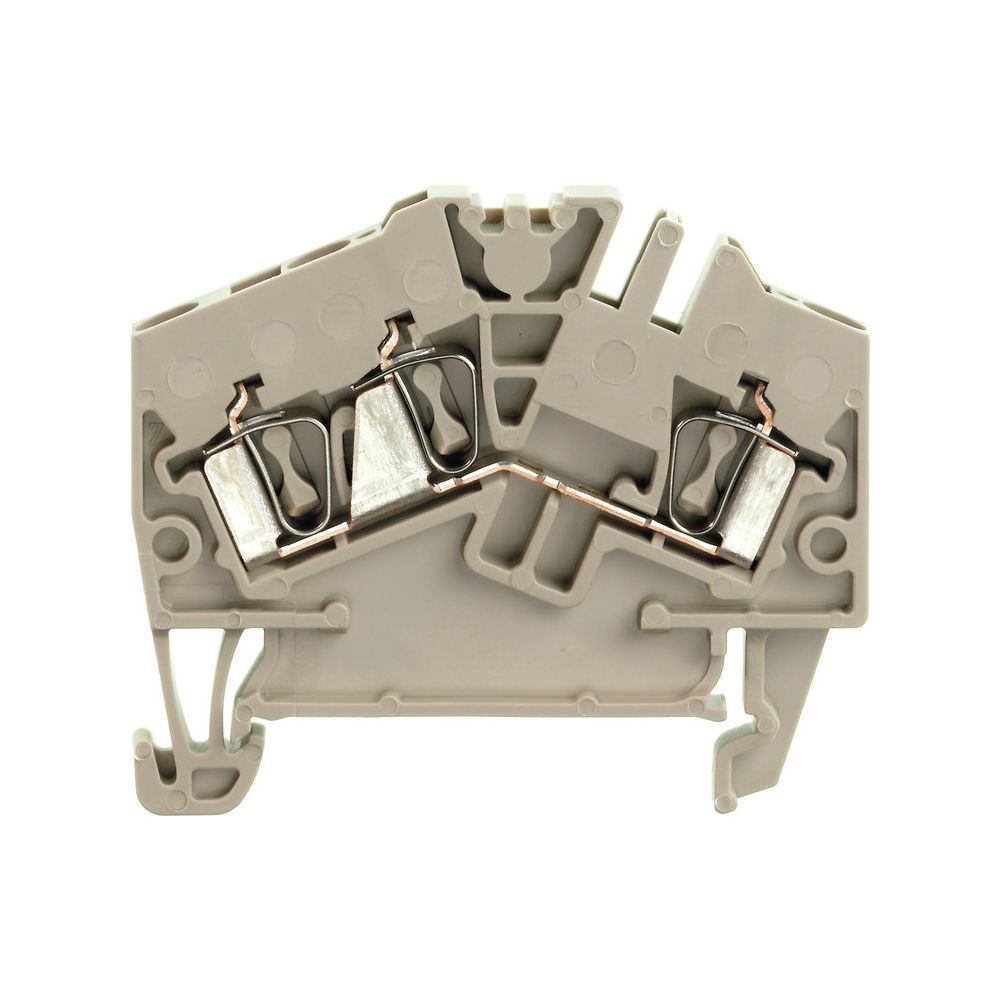

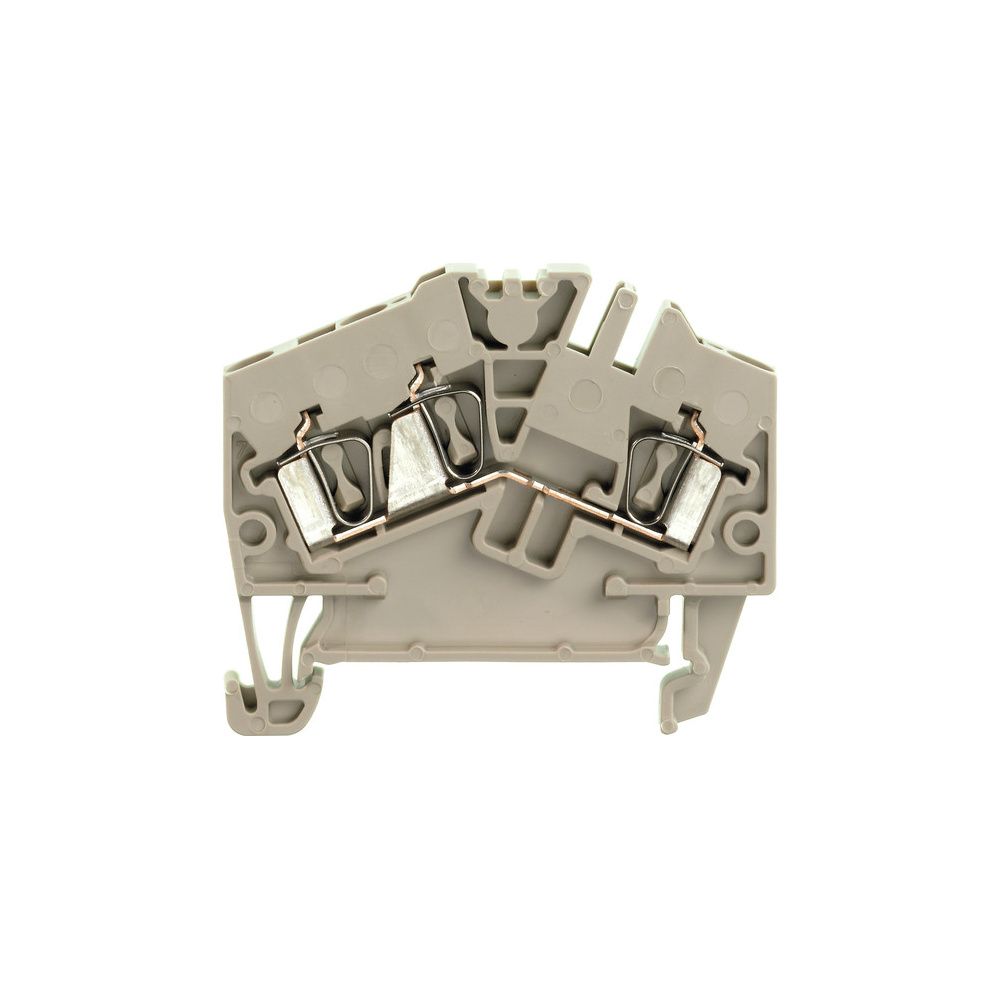

Weidmüller Durchgangsklemme Z-Reihe ZDU 2.5-2/3AN, 800V 24A, Thermoplast, Beige
Die Durchgangsklemme der Z-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels zuverlässigem Federzuganschluss. Mit drei Klemmstellen auf einer Etage bietet das Bauteil Flexibilität bei der Potenzialverteilung und ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Die Klemme ist für Kupferleiter geeignet und zeichnet sich durch eine hohe thermische Belastbarkeit sowie eine Eignung für explosionsgeschützte Bereiche aus.
Robuste Anschlusstechnik
Die Klemme ist für den Anschluss von Leitern mit Querschnitten von 0,13 bis 2,5 mm² konzipiert, wobei sie sowohl eindrähtige als auch feindrähtige Leiter sicher kontaktiert. Der Federzuganschluss sorgt für eine dauerhafte Verbindung. Durch die kompakte Bauweise mit einer Breite von 5,1 mm lässt sich das Modul platzsparend auf einer Hutschiene der Bauform TH35 montieren. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Einsatz in anspruchsvollen Umgebungen
Das Bauteil ist für einen weiten Betriebstemperaturbereich von -50 bis 120 °C ausgelegt und erfüllt die Anforderungen für explosionsgeschützte Ausführungen nach Ex e. Dies prädestiniert die Klemme für den Einsatz in industriellen Anlagen, in denen hohe Anforderungen an die Sicherheit und Materialbeständigkeit gestellt werden. Für die fachgerechte Installation ist eine Abschlussplatte erforderlich.
Die Durchgangsklemme überzeugt durch eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A. Dank der drei Klemmstellen pro Etage und der Kompatibilität mit steckbaren Querverbindungen lassen sich Potenziale flexibel über mehrere Klemmen hinweg verteilen. Die Kombination aus robuster Thermoplast-Konstruktion und der Eignung für Ex-Bereiche macht diese Komponente zu einer zuverlässigen Lösung für professionelle Elektroinstallationen.
Technische Daten
- Anschlussart: Federzuganschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,13 - 2,5 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 bis 120 °C
- Breite: 5,1 mm
- Höhe: 50,5 mm
- Tiefe: 43 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 0,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WEIDMUELLER-1706010000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190915377 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,705 kg |
| Höhe | 50,5 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 43 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
