Beschreibung

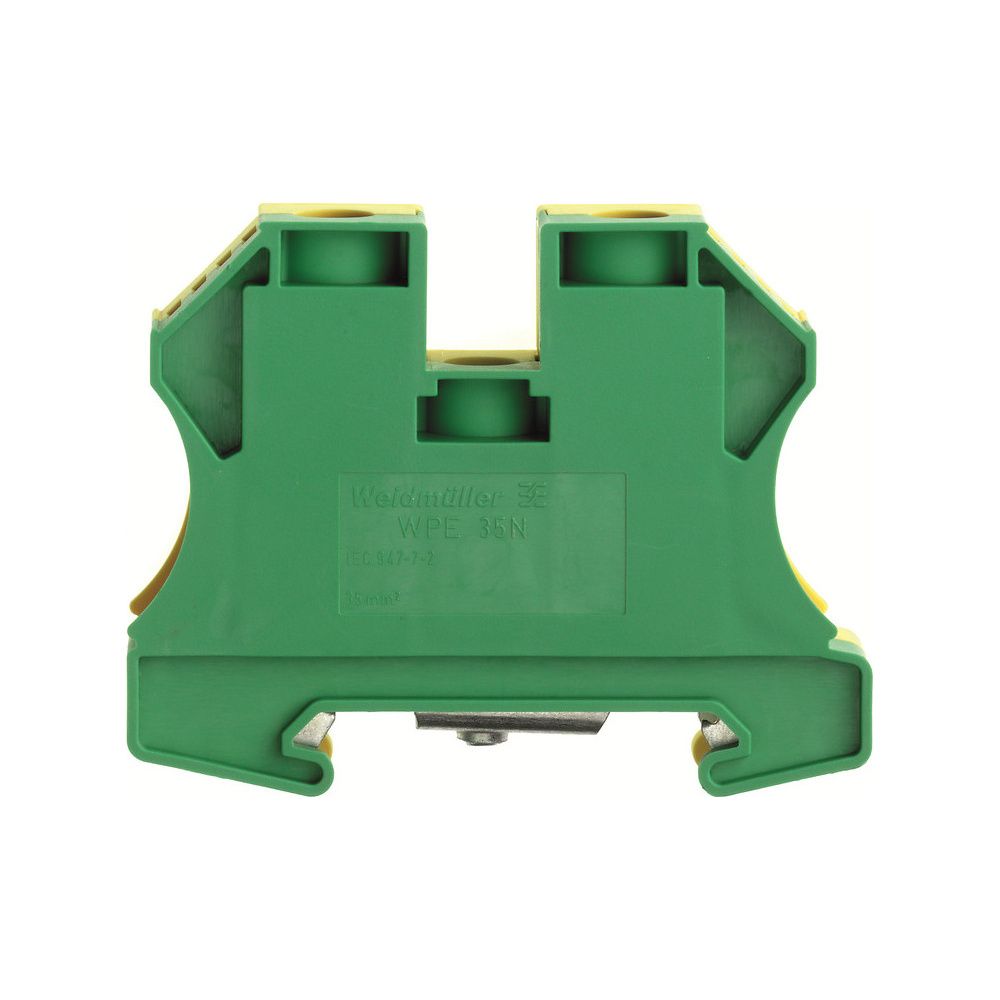

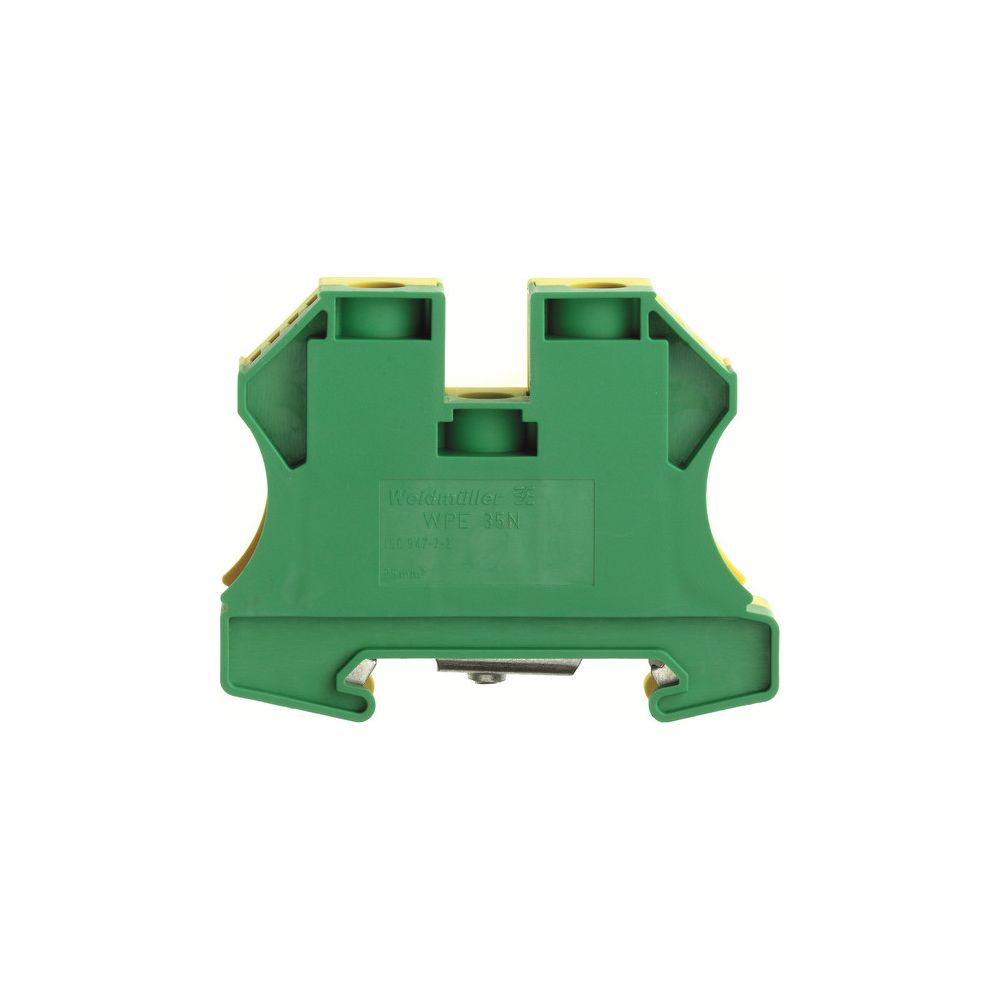

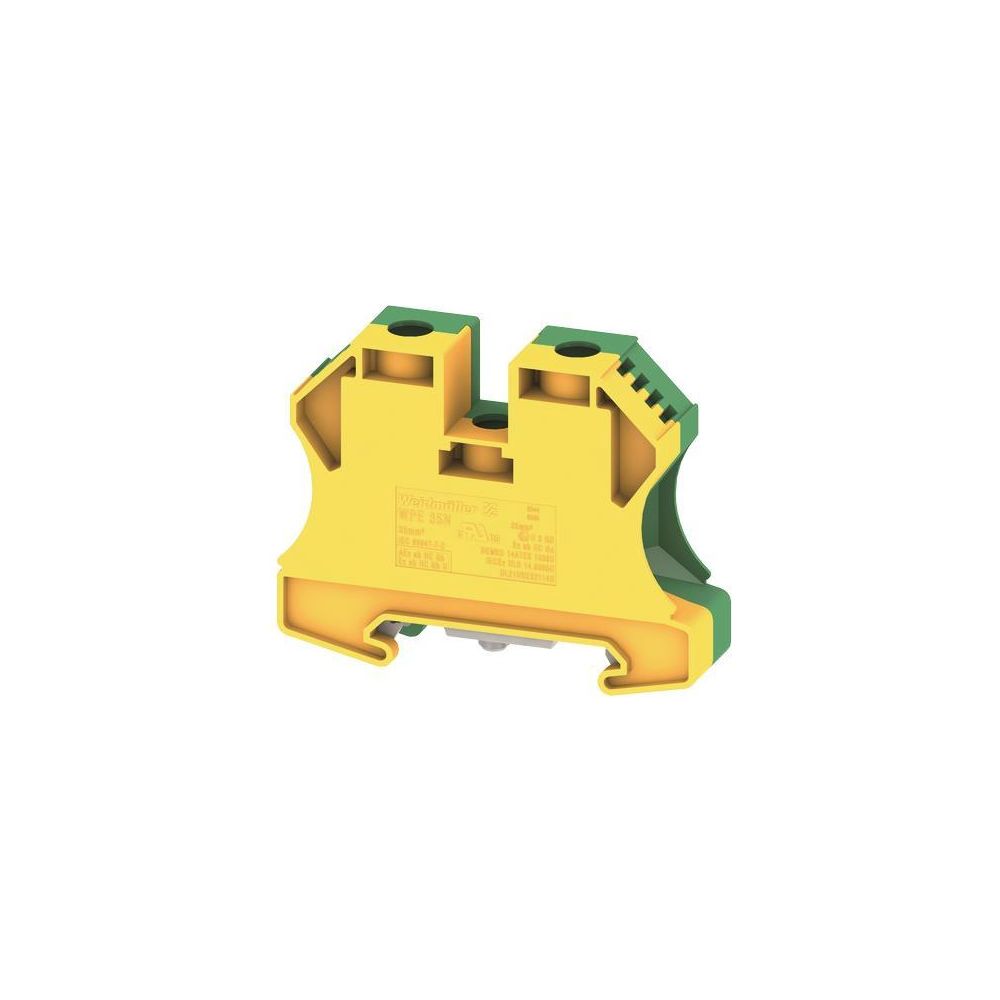

Weidmüller Erdungsklemme WPE 35N, 35mm2, Schraubanschluss, Thermoplast, Grün/Gelb
Die Erdungsklemme WPE 35 N von Weidmüller bietet eine zuverlässige Lösung für den Schutzleiteranschluss in elektrischen Anlagen. Mit ihrer bewährten Schraubanschlusstechnik und der patentierten Zugbügeltechnologie sorgt sie für eine dauerhaft sichere Kontaktierung. Die Klemme ist für den Einsatz auf Hutschienen des Typs TH35 ausgelegt und unterstützt zudem eine PEN-Funktion.
Zuverlässige Anschlusstechnik
Das Herzstück dieser Schutzleiter-Reihenklemme ist der robuste Schraubanschluss, der hohe Anforderungen an Funktionalität und Sicherheit erfüllt. Die Konstruktion ermöglicht den Anschluss von Leitern mit unterschiedlichen Querschnitten, wobei feindrähtige Leiter mit und ohne Aderendhülse in einem Bereich von 2,5 bis 35 mm² sicher fixiert werden können. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und somit eine hohe Materialbeständigkeit aufweist.
Flexibilität bei der Installation
Die einetagige Klemme verfügt über zwei Klemmstellen, die eine effiziente Potentialverteilung ermöglichen. Dank der kompakten Baubreite von 16 mm lässt sich die Komponente platzsparend auf der Hutschiene montieren. Die Auslegung für einen weiten Betriebstemperaturbereich von -60 bis 130 °C unterstreicht die Eignung für anspruchsvolle Umgebungen. Eine zusätzliche Abschlussplatte ist für den Betrieb nicht erforderlich.
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 2,5 - 50 mm²
- Anzahl der Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Breite: 16 mm
- Höhe: 66 mm
- Tiefe: 50,5 mm
Durch die Kombination aus hoher mechanischer Stabilität und flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis zu 50 mm² bei mehrdrähtigen Ausführungen stellt diese Erdungsklemme eine langlebige Komponente für die professionelle Elektroinstallation dar. Die einfache Montage auf der Hutschiene TH35 sowie die integrierte PEN-Funktion erleichtern die Systemintegration erheblich und unterstützen eine normgerechte Erdung in komplexen Schaltanlagen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1717740000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190351854 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,494 kg |
| Höhe | 66 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
