Beschreibung

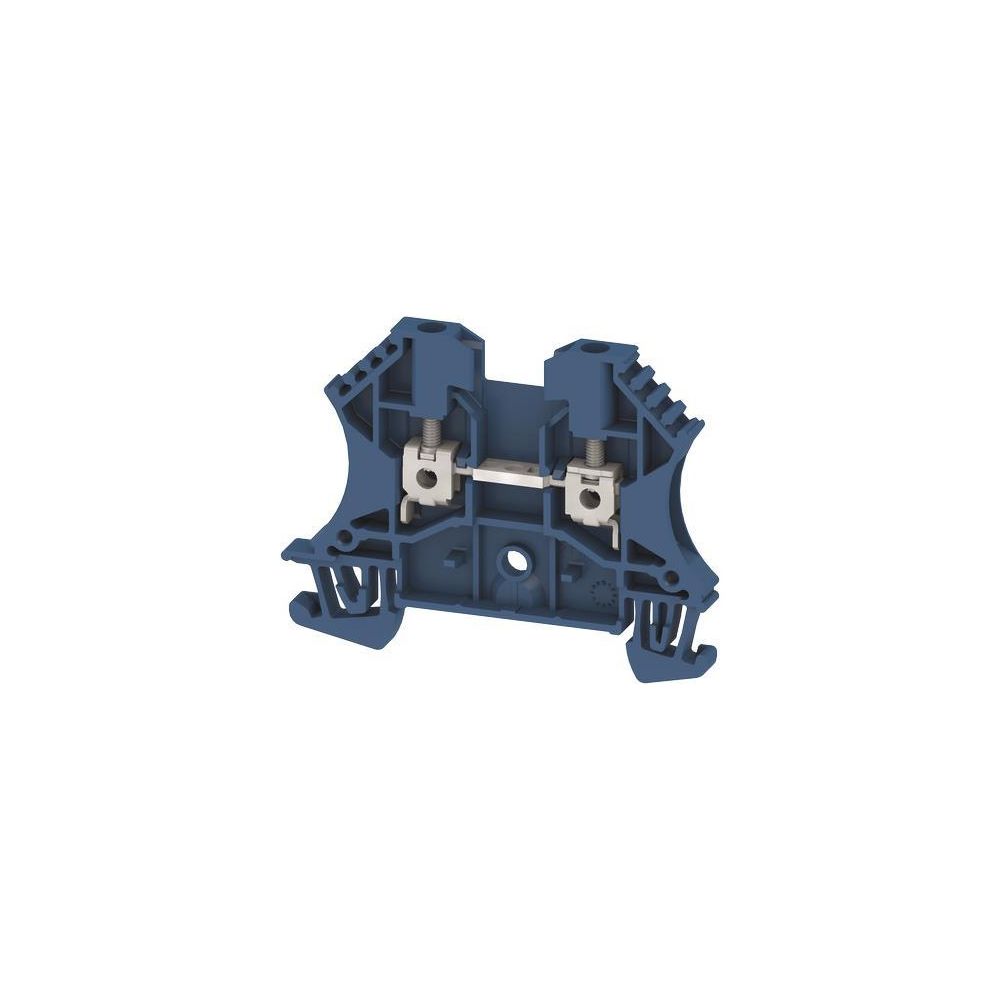

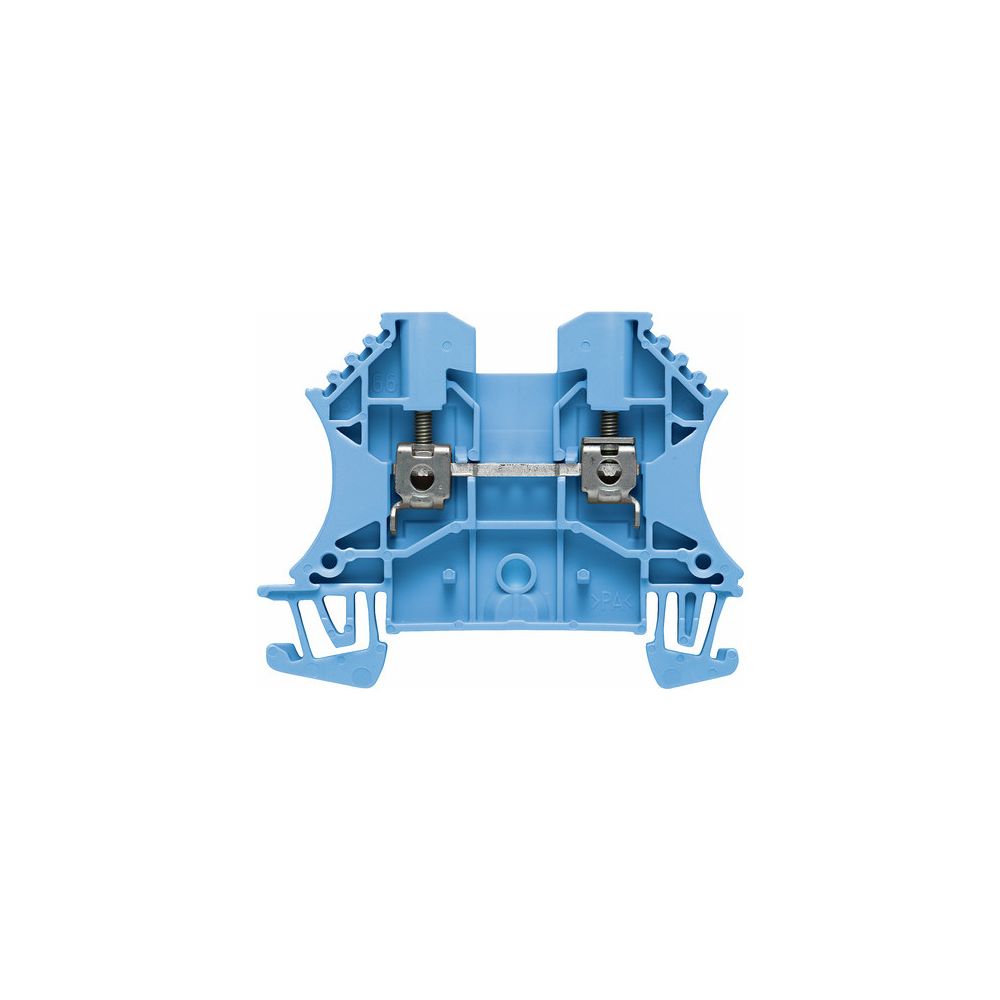

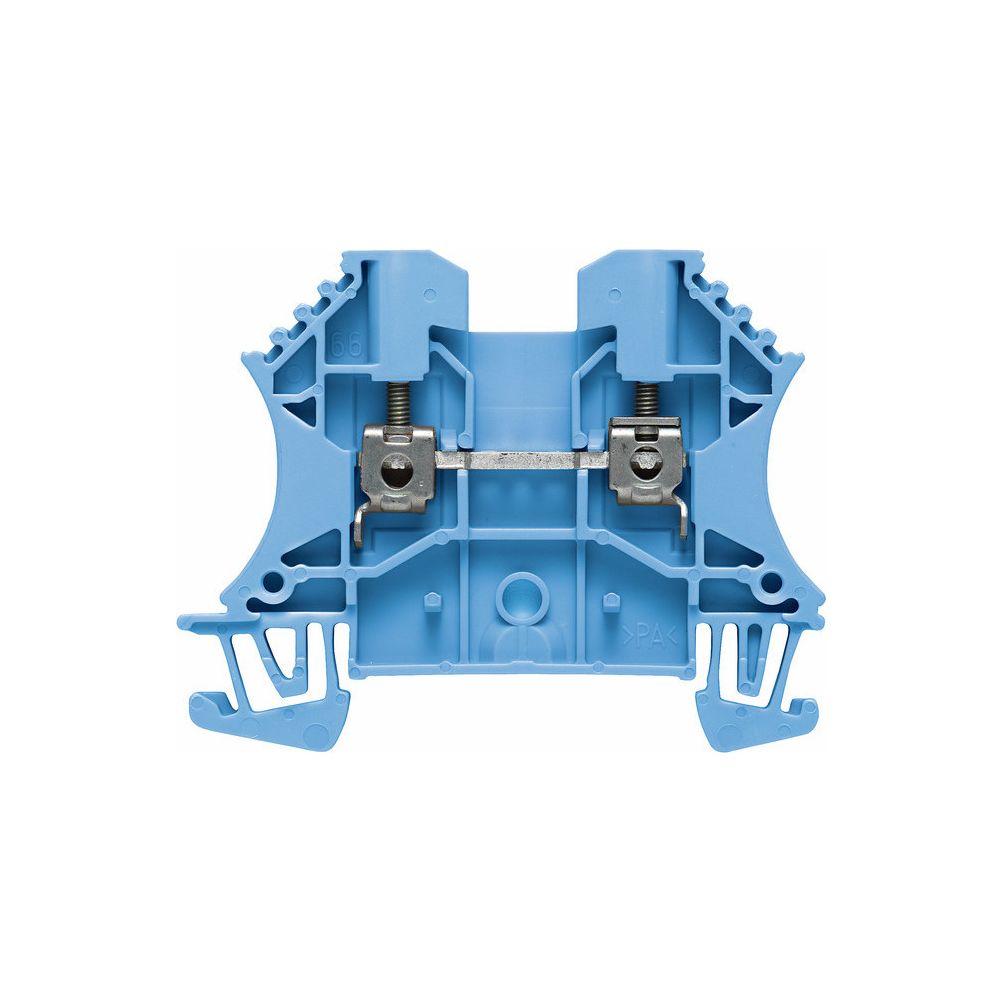

Weidmüller Durchgangsklemme WDU 2.5 BL, 2,5mm2, 800V, 24A, Schraubanschluss, Thermoplast, Blau
Die blaue Durchgangsklemme von Weidmüller ermöglicht eine sichere elektrische Verbindung mittels bewährtem Schraubanschluss. Sie ist für die Montage auf Hutschienen des Typs TH35 konzipiert und für Kupferleiter in einem Querschnittsbereich von 0,5 bis 4 mm² ausgelegt. Mit einem Betriebstemperaturbereich von -60 bis 130 °C eignet sich das Bauteil für anspruchsvolle industrielle Umgebungen.
Robuste Konstruktion
Der Isolierkörper besteht aus Thermoplast und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Die Klemme ist in einer explosionsgeschützten Ausführung nach Ex e gefertigt. Mit einer Baubreite von 5,1 mm ist sie platzsparend auf der Tragschiene montierbar. Die einetagige Ausführung verfügt über zwei Klemmstellen und ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 24 A ausgelegt.
Die Durchgangsklemme unterstützt sowohl feindrähtige als auch eindrähtige Leiter und bietet eine vielseitige Lösung für die professionelle Schaltschrankverdrahtung. Für den ordnungsgemäßen Aufbau ist eine Abschlussplatte erforderlich.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,5 - 4 mm²
- Montageart: Hutschiene TH35
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Betriebstemperatur: -60 bis 130 °C
- Breite: 5,1 mm
- Explosionsgeschützt: Ja (Ex e)
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 4 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020080000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190163235 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,801 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
