Beschreibung

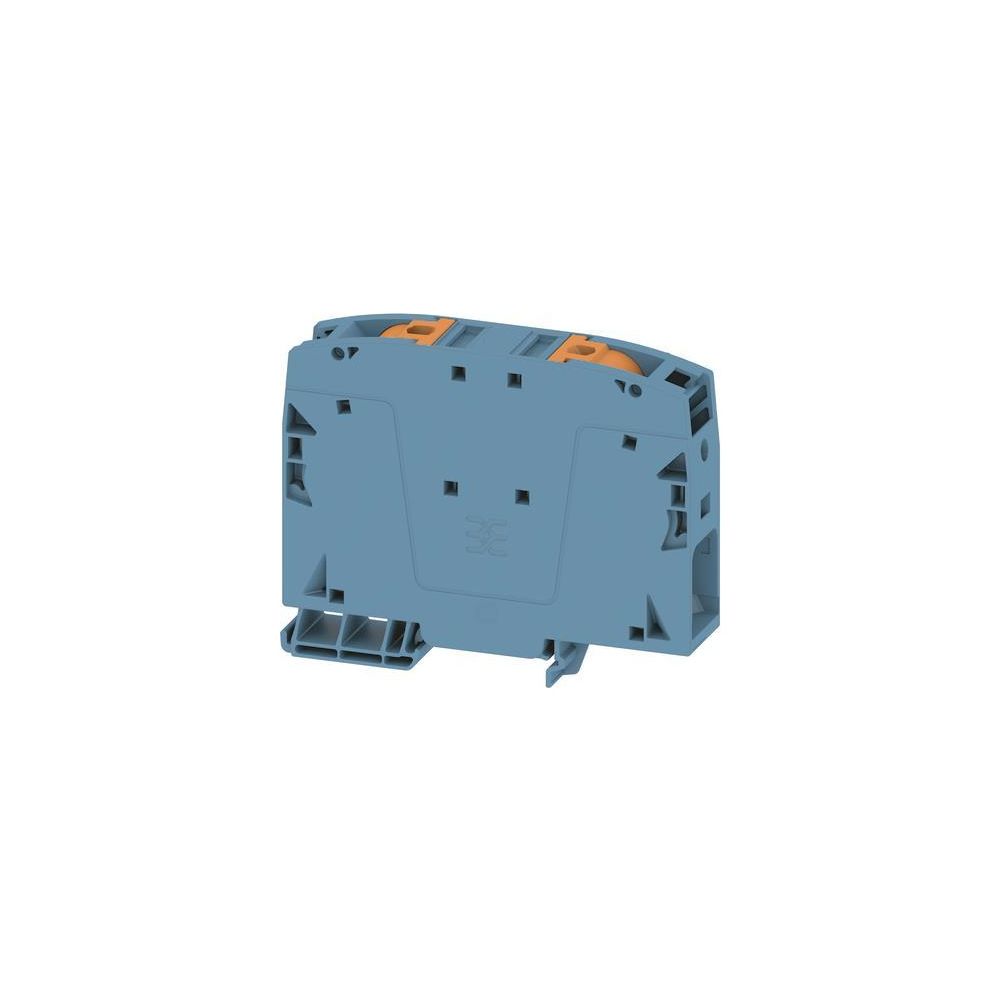

Weidmüller Durchgangs-Reihenklemme A2C 50/70, 150A 1000V 20x101,5x80,5mm, Thermoplast, Blau
Die blaue Durchgangs-Reihenklemme von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH IN-Technologie. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A ist sie für anspruchsvolle elektrische Installationen ausgelegt. Das Bauteil ist für die Montage auf einer Hutschiene TH35 konzipiert und bietet hohe Flexibilität bei der Leiterwahl.
Zuverlässige Anschlusstechnik
Die Reihenklemme verfügt über zwei Klemmstellen auf einer Etage und nutzt den Steckklemmanschluss für eine schnelle Montage. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dank der Eignung für Kupferleiter und der explosionsgeschützten Ausführung nach Ex e eignet sich das Produkt für vielfältige industrielle Anwendungen unter anspruchsvollen Bedingungen.
Flexibilität bei der Verdrahtung
Das System unterstützt eine breite Palette an Leiterquerschnitten von 10 mm² bis 70 mm², abhängig von der Leiterart. Die Klemme ist für einen weiten Betriebstemperaturbereich von -60 °C bis 130 °C ausgelegt, was einen zuverlässigen Einsatz in unterschiedlichen Umgebungen sicherstellt. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Anschlussart: Steckklemmanschluss
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 10 - 70 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 10 - 50 mm²
- Leiterquerschnitt eindrähtig: 10 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 10 - 70 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Abmessungen (BxHxT): 20 mm x 101,5 mm x 80,5 mm
Diese Reihenklemme überzeugt durch ihre robuste Bauweise aus Thermoplast und die hohe elektrische Belastbarkeit von 150 A bei 1000 V. Durch die PUSH IN-Anschlusstechnik und die Kompatibilität mit Leiterquerschnitten bis zu 70 mm² bietet sie eine leistungsstarke Lösung für die professionelle Schaltschrankverdrahtung. Die Eignung für den Ex e-Bereich und der weite Temperaturbereich unterstreichen die Vielseitigkeit dieses Verbindungselements.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 70 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2663260000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -60 - 130 |
| Breite | 20 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118844344 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,654 kg |
| Höhe | 101,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 80,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
