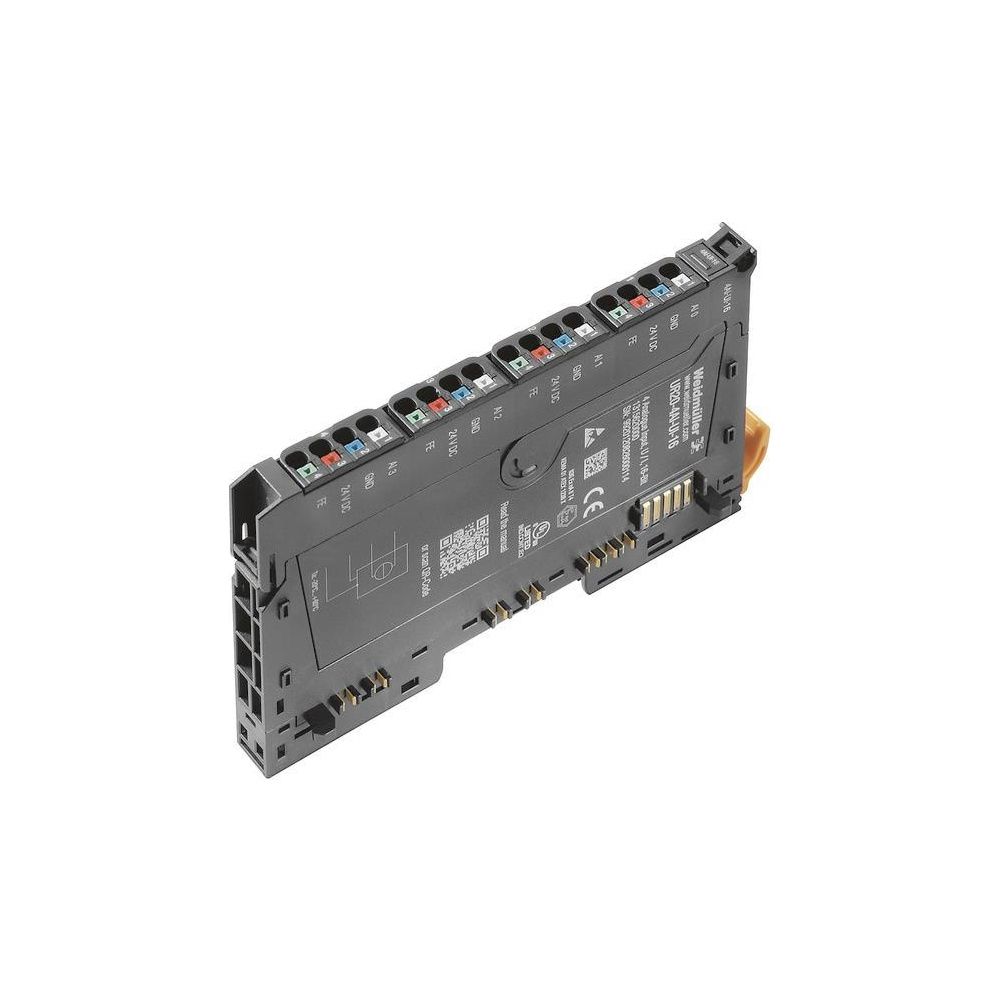

Weidmüller Analoge Eingangsmodule UR20-4AI-UI-16, 16 Bit, IP20, 120x11,5x76mm

Das analoge Eingangsmodul von Weidmüller ermöglicht die präzise Erfassung von Spannungssignalen und Stromwerten in industriellen Automatisierungssystemen. Mit vier parametrierbaren Eingängen unterstützt das Modul verschiedene Sensoranschlusstypen und bietet eine hohe Auflösung von 16 Bit. Die kompakte Bauweise ist für die effiziente Tragschienenmontage optimiert.

Vielseitige Signalverarbeitung

Das Modul verarbeitet Spannungssignale in den Bereichen 0-5 V, 5 V, 0-10 V, 10 V, 1-5 V sowie 2-10 V und Stromsignale von 0-20 mA oder 4-20 mA. Die Flexibilität bei der Konfiguration der vier Eingänge erlaubt den Anschluss von 2-Leiter-, 3-Leiter- sowie 3-Leiter-plus-FE-Sensoren. Die Versorgung erfolgt über eine Gleichspannung (DC), was eine nahtlose Integration in bestehende Steuerungsumgebungen unterstützt.

Robuste Bauweise und Sicherheit

Mit der Schutzart IP20 ist das Modul für den Einsatz in geschützten Schaltschrankumgebungen ausgelegt. Die mechanische Konstruktion mit einer Breite von 11,5 mm ermöglicht eine platzsparende Anreihung auf der Tragschiene. Für anspruchsvolle Umgebungen ist das Gerät gemäß ATEX-Richtlinie für den Gas-Ex-Schutz der Kategorie 2G zertifiziert und erfüllt zudem Anforderungen für den Einsatz in UL-Gefahrenbereichen der Klasse I, Division 2.

Die Kombination aus hoher Messgenauigkeit durch 16 Bit Auflösung und der robusten Zertifizierung für explosionsgefährdete Bereiche macht dieses Modul zu einer zuverlässigen Komponente für die analoge Signalverarbeitung. Durch die Unterstützung gängiger Strom- und Spannungsbereiche sowie die einfache Montage auf der Tragschiene lässt sich das System flexibel an unterschiedliche Anforderungen anpassen.

Technische Daten

• Anzahl Eingänge: 4
• Auflösung: 16 Bit
• Schutzart: IP20
• Breite: 11,5 mm
• Höhe: 120 mm
• Tiefe: 76 mm
• Montageart: Tragschiene
• Spannungsart: DC
• Explosionsschutz: ATEX Kat. 2G
