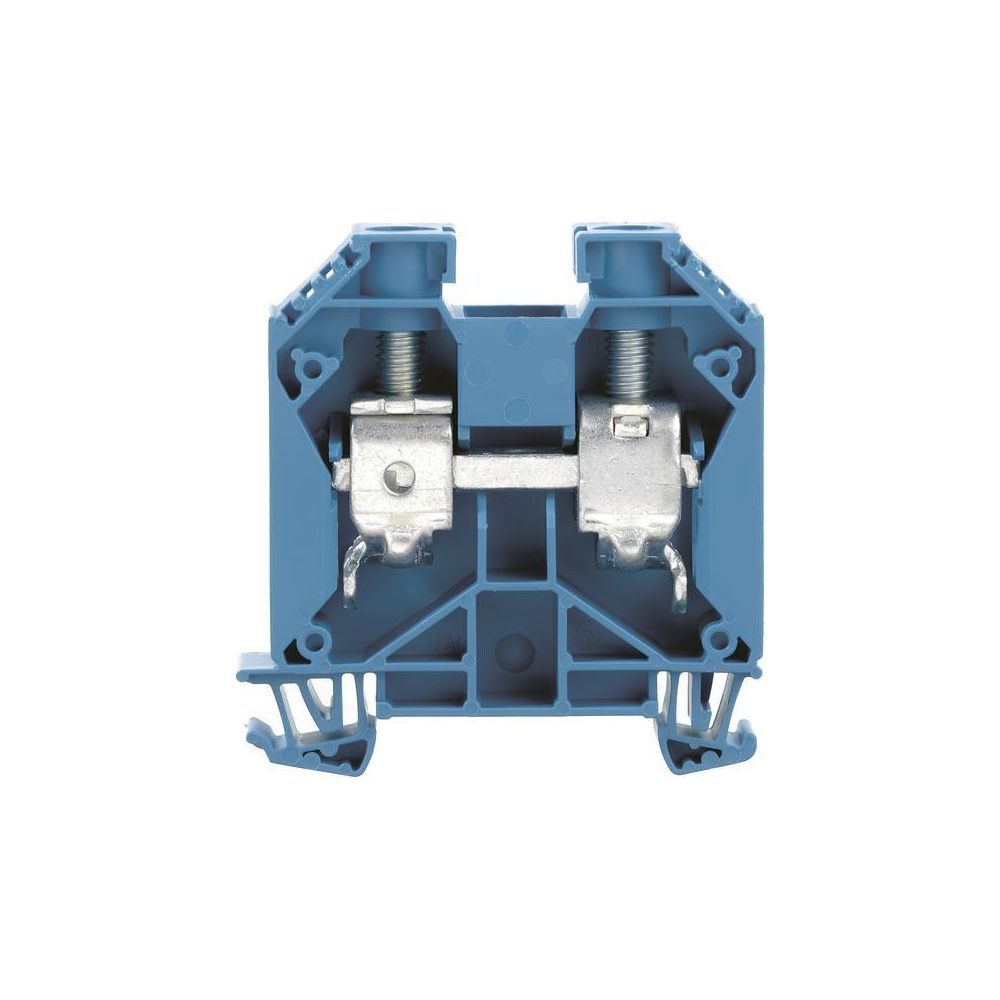

Weidmüller Durchgangsklemme WDU 35, 125A 1000V 16x60x62,5mm, Thermoplast, Blau
Die Weidmüller WDU 35 BL Durchgangsklemme ermöglicht eine sichere elektrische Verbindung mittels bewährtem Schraubanschluss. Das Bauteil ist für die Montage auf einer Hutschiene TH35 konzipiert und für Kupferleiter in einem breiten Querschnittsbereich ausgelegt. Dank der robusten Ausführung aus Thermoplast eignet sich die Klemme für anspruchsvolle industrielle Umgebungsbedingungen.
Zuverlässige Anschlusstechnik
Die einetagige Reihenklemme verfügt über zwei Klemmstellen und ist für eine Bemessungsspannung von 1000 V sowie einen Bemessungsstrom von 125 A ausgelegt. Die Konstruktion unterstützt verschiedene Leiterarten, darunter feindrähtige Leiter bis 35 mm² sowie mehrdrähtige Leiter bis 50 mm². Die hohe thermische Belastbarkeit von -60 bis 130 °C sowie die Eignung für explosionsgefährdete Bereiche nach Ex e unterstreichen die Eignung für professionelle Elektroinstallationen.
Die kompakte Bauweise mit einer Breite von 16 mm erlaubt eine effiziente Platznutzung auf der Tragschiene. Durch die Verwendung hochwertiger Isolierstoffe mit der Brennbarkeitsklasse V0 nach UL 94 wird ein hoher Sicherheitsstandard erreicht. Mit einer Bemessungsspannung von 1000 V und einer Strombelastbarkeit von 125 A bietet diese Komponente eine leistungsfähige Lösung für anspruchsvolle Anwendungen.
Technische Daten
- Bemessungsstrom: 125 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 2,5 - 50 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 16 mm
- Höhe: 60 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020580000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190047160 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 2,123 kg |
| Höhe | 60 |
| Montageart | Hutschiene TH35 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
