Beschreibung

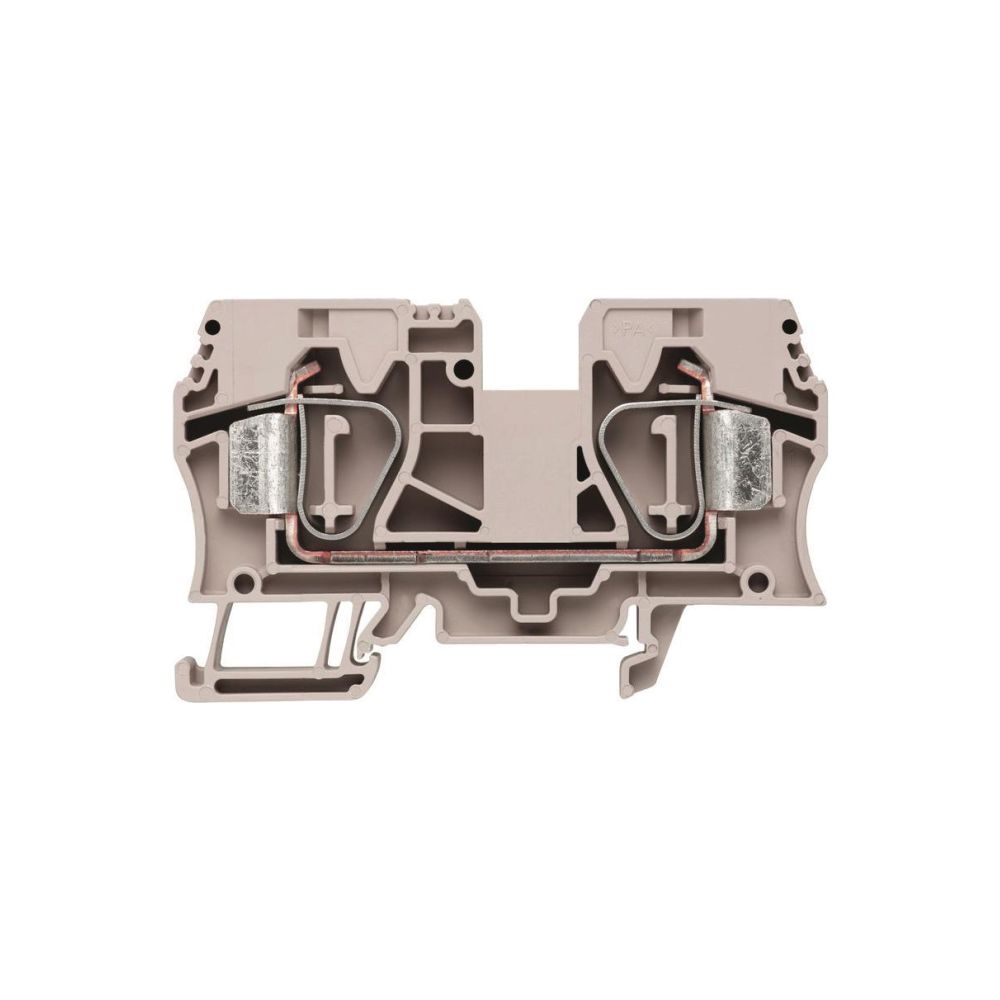

Weidmüller Durchgangsklemme ZDU 16, 1.000V 76A 12x82,5x50,5mm, Thermoplast, Beige, 1745230000
Diese Durchgangsklemme der Z-Reihe ermöglicht eine sichere Leiterverbindung mittels bewährter Federzuganschlusstechnik. Das Bauteil ist für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert und für Kupferleiter mit Querschnitten von 1,5 bis 25 mm² ausgelegt.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für den Anschluss von Kupferleitern optimiert. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und bietet eine hohe thermische Beständigkeit in einem Bereich von -60 bis 130 °C. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet, wobei eine Abschlussplatte für den ordnungsgemäßen Abschluss erforderlich ist.
Montage und Einsatzbereich
Das Bauteil ist für die Montage auf Hutschienen des Typs TH35 optimiert und weist eine kompakte Breite von 12 mm auf. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 76 A eignet sich die Klemme für vielfältige Anwendungen in der elektrischen Verbindungstechnik.
Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und die einfache Handhabung bei der Installation. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 76 A bietet sie eine leistungsfähige Lösung für industrielle Schaltanlagen. Die Eignung für Leiterquerschnitte bis zu 25 mm² sowie die robuste Bauweise aus Thermoplast machen sie zu einer zuverlässigen Komponente.
Technische Daten
- Bemessungsstrom In: 76 A
- Bemessungsspannung: 1000 V
- Anschlussart: Federzuganschluss
- Leiterquerschnitt feindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 12 mm
- Höhe: 82,5 mm
- Tiefe: 50,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1745230000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190996765 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,959 kg |
| Höhe | 82,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
