Beschreibung

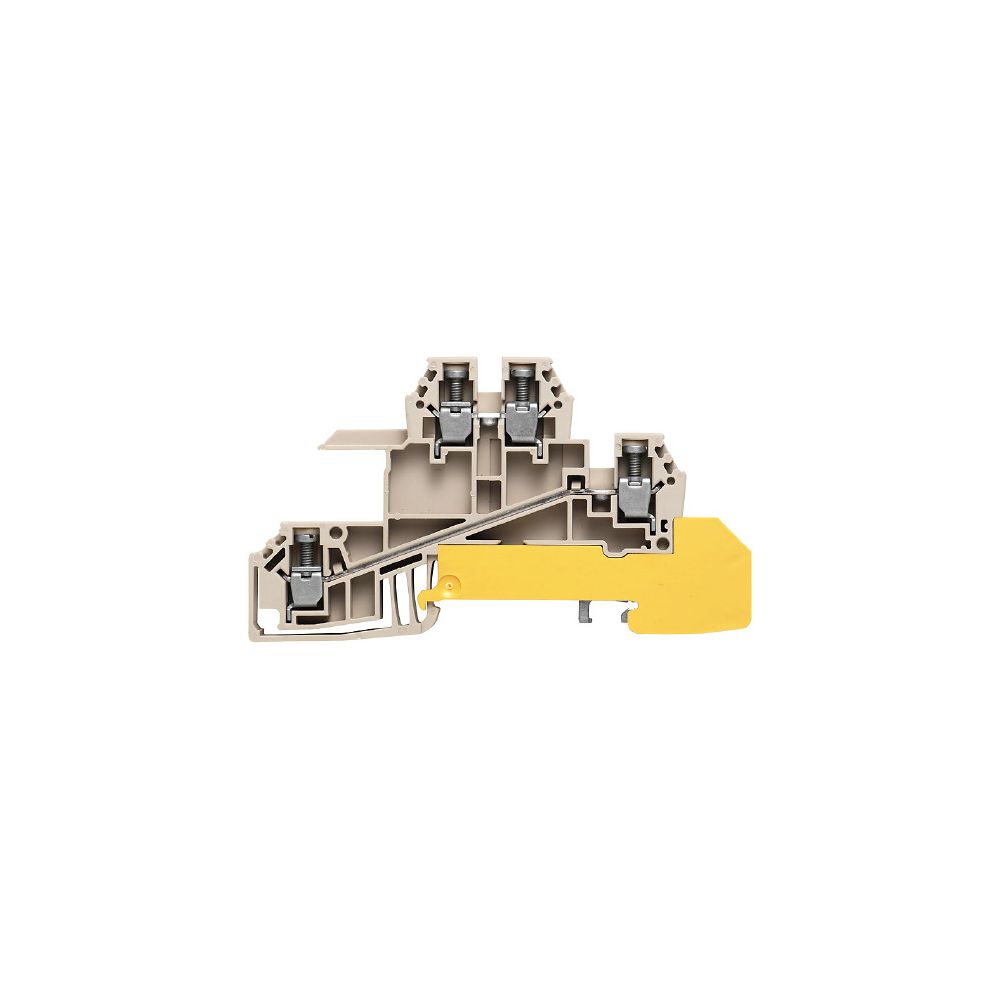

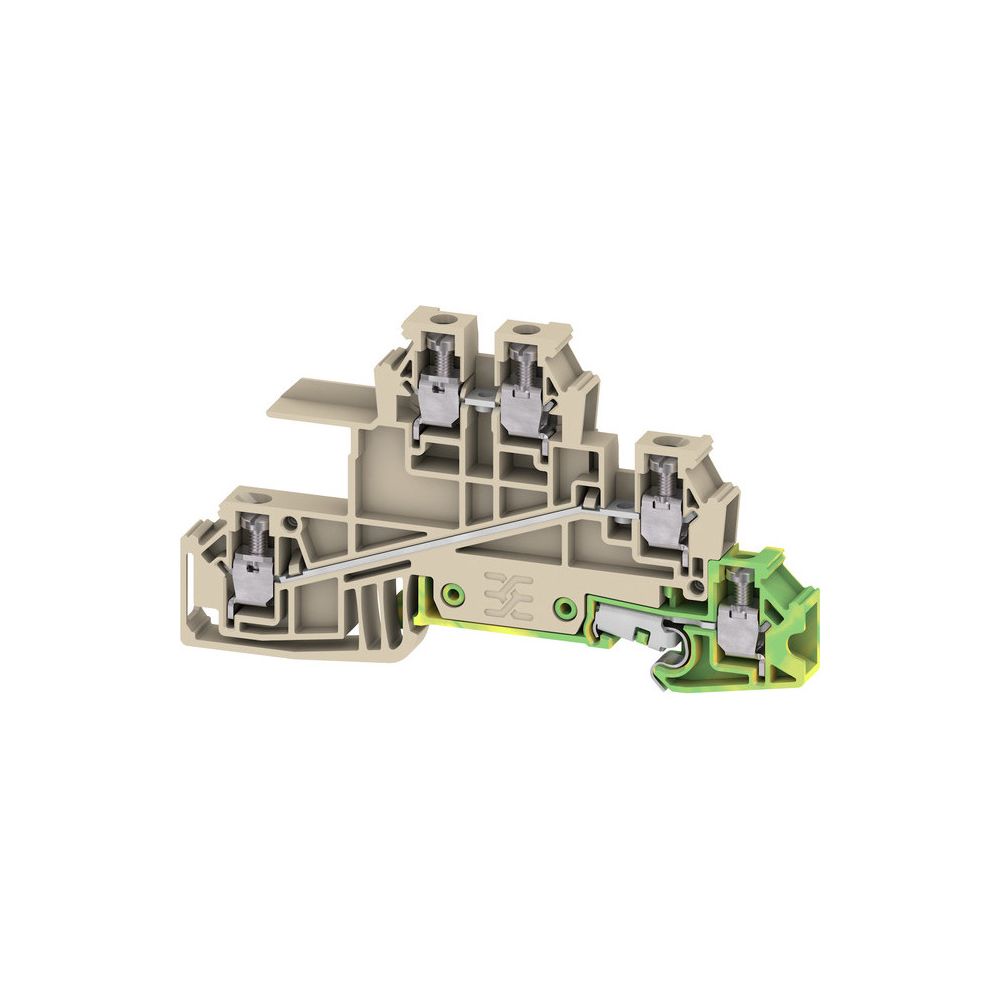

Weidmüller Verteiler-Reihenklemme WDL 2.5/S/L/L/PE, 400V 24A, Thermoplast, Beige
Diese Verteiler-Reihenklemme von Weidmüller ermöglicht eine effiziente elektrische Verbindung auf der 10x3 mm Sammelschiene. Die Mehrstock-Reihenklemme mit Schraubanschluss ist für einen Bemessungsstrom von 24 A sowie eine Bemessungsspannung von 400 V ausgelegt und bietet drei Potentiale inklusive PE-Funktion.
Robuste Konstruktion und Materialqualität
Die Klemme besteht aus einem hochwertigen Thermoplast-Isolierkörper, der die Brennbarkeitsklasse V0 nach UL94 erfüllt. Für die mechanische Stabilität und eine optimale Leitfähigkeit kommen gehärteter Stahl sowie verzinntes Kupfer zum Einsatz. Das Bauteil ist für einen weiten Betriebstemperaturbereich von -50 °C bis 120 °C konzipiert und lässt sich platzsparend auf einer Hutschiene TH35 montieren.
Vielseitige Anschlussmöglichkeiten
Das System unterstützt eine Vielzahl an Leiterquerschnitten von 0,13 mm² bis 4 mm², abhängig von der jeweiligen Leiterart. Die kompakte Bauweise mit einer Breite von 6,1 mm erlaubt eine hohe Packungsdichte im Schaltschrank. Eine Abschlussplatte ist für den ordnungsgemäßen Betrieb erforderlich.
Die Kombination aus robuster Materialwahl und flexiblen Anschlussoptionen macht diese Verteiler-Reihenklemme zu einer zuverlässigen Komponente für anspruchsvolle Applikationen. Mit einer Bemessungsspannung von 400 V, einem Bemessungsstrom von 24 A und der integrierten PE-Funktion bietet sie eine sichere Lösung für die Potentialverteilung auf der 10x3 mm Sammelschiene.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 24 A
- Anzahl der Potentiale: 3
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,13 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 6,1 mm
- Höhe: 84,5 mm
- Tiefe: 48 mm
- Betriebstemperatur: -50 - 120 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 4 |
| Anzahl der Potentiale | 3 |
| Artikelnummer | WEIDMUELLER-1031100000 |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190042202 |
| Gewicht | 0,929 kg |
| Grundfarbe | beige |
| Höhe | 84,5 |
| Mit PE-Funktion | Ja |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 48 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
