Beschreibung

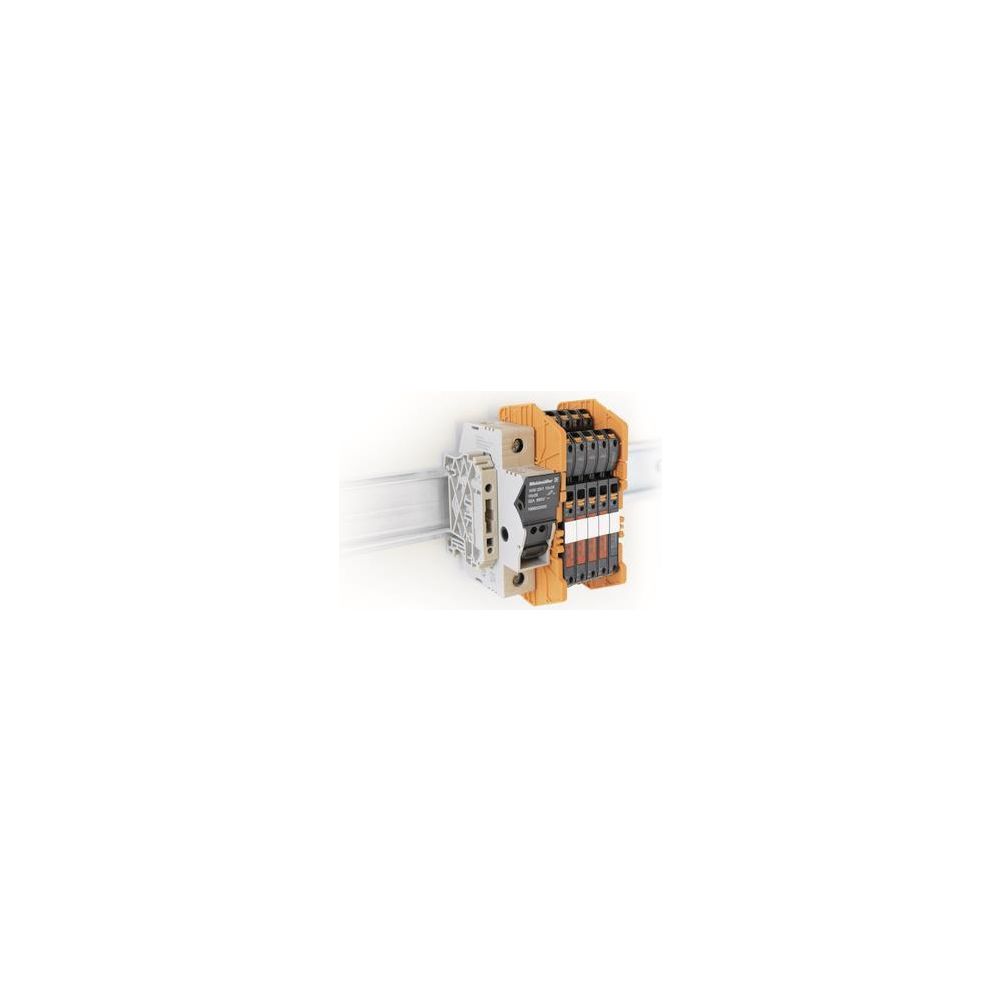

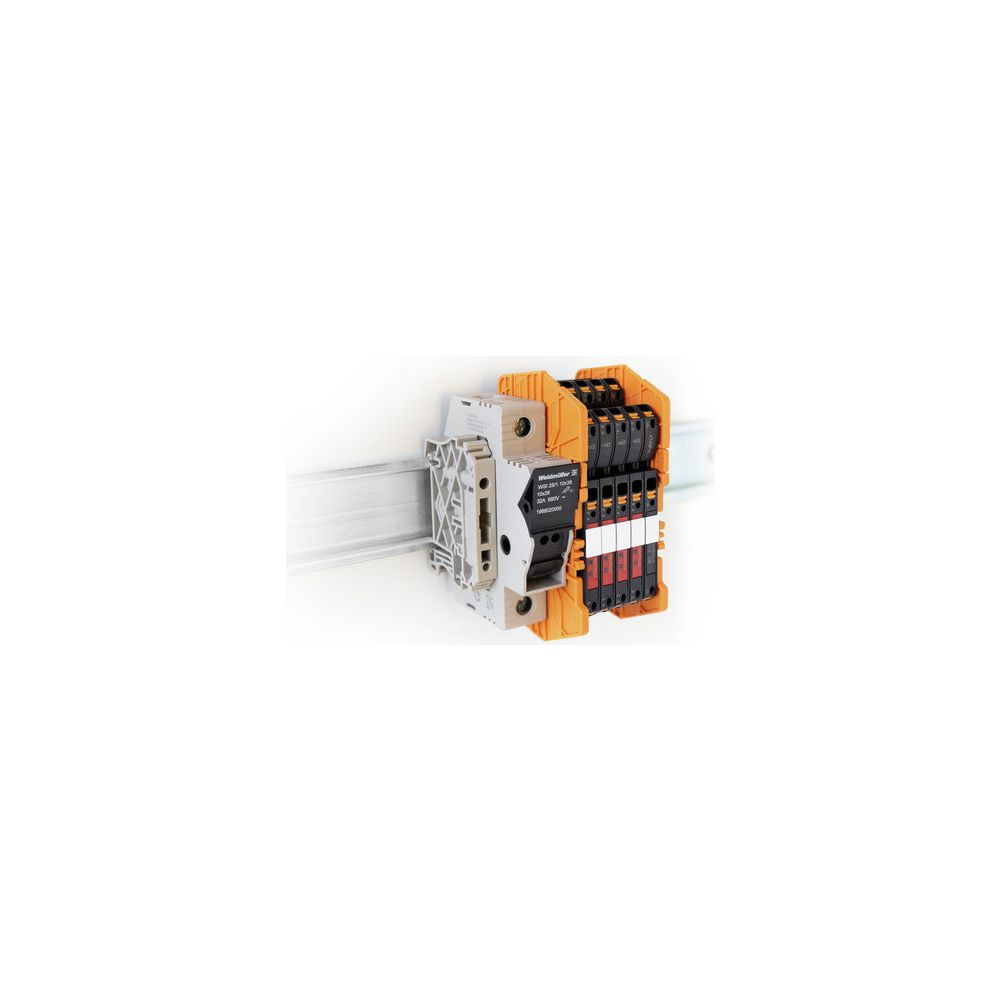

Weidmüller Relaisblock TAB Westnetz 8000157526, 6A, IP20, 98,9x68,2x64,3mm
Der Weidmüller Relaisblock TAB Westnetz ist eine spezialisierte Komponente für Anwendungen gemäß §14a EnWG. Das monostabile Bauteil mit Einfachkontakt aus Silber-Nickel ermöglicht eine zuverlässige Steuerung elektrischer Lasten und verfügt über eine integrierte LED-Anzeige zur schnellen Statuskontrolle.
Funktionsweise und Anschluss
Die Komponente ist für den Betrieb mit Wechselspannung ausgelegt und bietet eine Bemessungssteuerspeisespannung von 207 bis 253 V. Der elektrische Anschluss erfolgt über einen Steckanschluss. Mit einer Schutzart von IP20 ist das Modul für den Einsatz in geschützten Innenbereichen vorgesehen und ermöglicht durch die kompakte Bauweise eine platzsparende Montage in Schaltschränken.
Technische Daten
- Nennstrom: 6 A
- Bemessungssteuerspeisespannung AC 50 Hz: 207 - 250 V
- Bemessungssteuerspeisespannung AC 60 Hz: 207 - 253 V
- Betriebsspannung AC 50 Hz: 207 - 250 V
- Betriebsspannung AC 60 Hz: 207 - 253 V
- Betriebsspannung DC: 250 V
- Schutzart: IP20
- Breite: 68,2 mm
- Höhe: 98,9 mm
- Tiefe: 64,3 mm
Dieser Relaisblock bietet eine robuste Lösung für die Steuerung elektrischer Lasten. Durch die Kombination aus einem Nennstrom von 6 A, der flexiblen Spannungsaufnahme und der übersichtlichen LED-Anzeige unterstützt das Modul einen stabilen Betrieb. Die kompakten Abmessungen und der Steckanschluss erleichtern die Integration in bestehende Systeme und sorgen für eine effiziente Signalverarbeitung.
Technische Daten
| Hersteller | Weidmüller |
| Antrieb, Polung | ungepolt |
| Art des Schaltkontaktes | Einfachkontakt |
| Artikelnummer | WEIDMUELLER-8000157526 |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Bemessungssteuerspeisespannung AC 50 Hz | 207 - 250 |
| Bemessungssteuerspeisespannung AC 60 Hz | 207 - 253 |
| Betriebsspannung AC 50 Hz | 207 - 250 |
| Betriebsspannung AC 60 Hz | 207 - 253 |
| Betriebsspannung DC | 250 |
| Breite | 68,2 |
| EAN-13 | 4099987351980 |
| Gewicht | 0,53 kg |
| Höhe | 98,9 |
| Mit abnehmbaren Klemmen | Nein |
| Mit LED-Anzeige | Ja |
| Mit zwangsgeführten Kontakten | Nein |
| Nennstrom | 6 |
| Schaltverhalten des Antriebs | monostabil |
| Schutzart (IP) | IP20 |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 64,3 |
| Werkstoff der Kontaktbeschichtung | Nickel |
| Werkstoff des Kontaktes | Silber-Nickel (AgNi) |
| WEEE-Nr. | 73937473 |
