Beschreibung

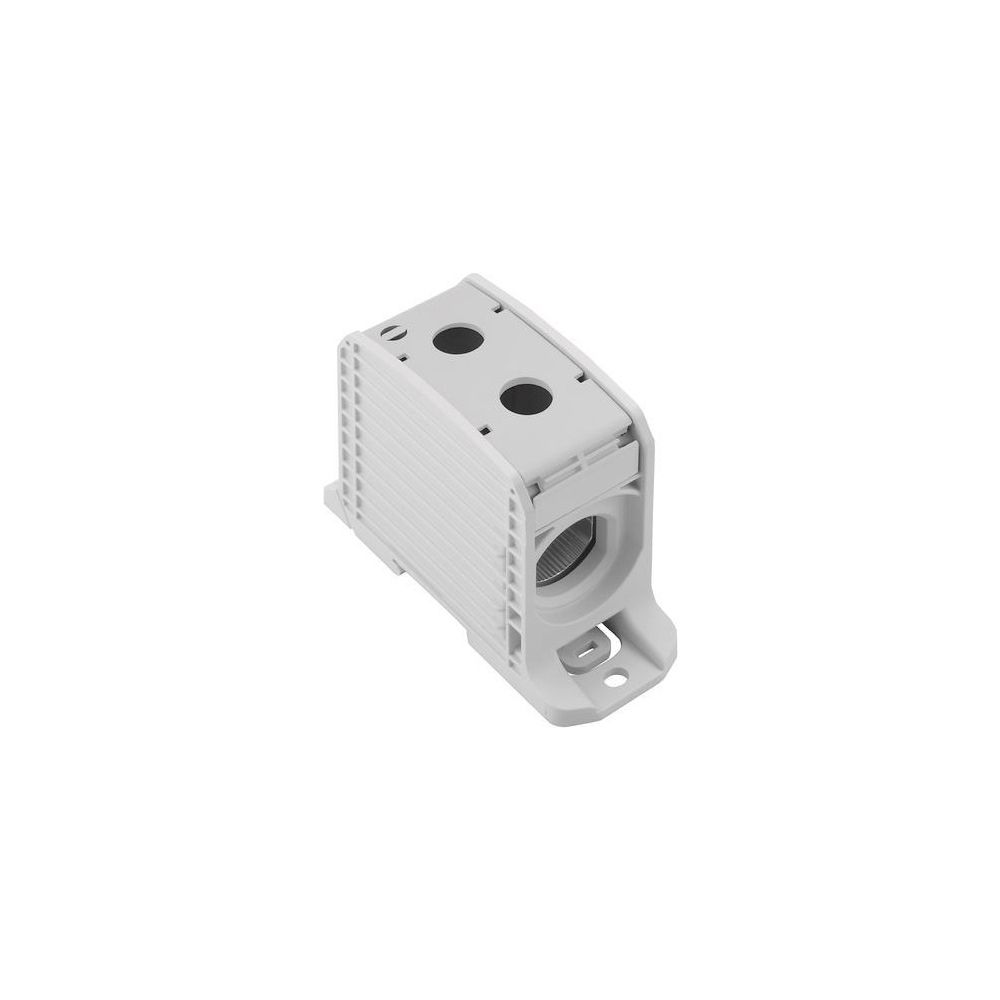

Weidmüller Potentialverteilerklemme WPD 133, 520A 1000V 45x118x83,5mm, Thermoplast, Grau, 2502850000
Diese Potentialverteilerklemme ermöglicht eine effiziente Stromverteilung in anspruchsvollen elektrischen Anlagen. Sie ist für den Einsatz mit Kupfer- und Aluminiumleitern ausgelegt und zeichnet sich durch eine robuste Bauweise aus Thermoplast aus.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über zwei Klemmstellen auf einer Etage und nutzt zuverlässige Schraubanschlüsse. Sie unterstützt Leiterquerschnitte von 35 bis 300 mm², wobei die Kompatibilität mit eindrähtigen, mehrdrähtigen und feindrähtigen Leitern eine hohe Flexibilität bei der Installation auf der Hutschiene TH35 bietet. Dank der Eignung für explosionsgefährdete Bereiche nach Ex e ist sie vielseitig in industriellen Umgebungen einsetzbar.
Robuste Konstruktion
Der Isolierkörper erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und gewährleistet eine hohe thermische Beständigkeit. Mit einem Betriebstemperaturbereich von -50 bis 120 °C ist die Komponente für extreme Bedingungen ausgelegt. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Montage in Schaltschränken.
Die Potentialverteilerklemme bietet mit einem Bemessungsstrom von 520 A und einer Bemessungsspannung von 1000 V eine leistungsstarke Lösung für die Energieverteilung. Durch die Eignung für Aluminium- und Kupferleiter sowie die Eignung für Ex e-Anwendungen stellt sie eine zuverlässige Komponente für professionelle Elektroinstallationen dar, die durch ihre einfache Montage auf der Hutschiene und ihre hohe thermische Belastbarkeit überzeugt.
Technische Daten
- Bemessungsstrom: 520 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 35 - 300 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 45 mm
- Höhe: 118 mm
- Tiefe: 83,5 mm
- Leiterwerkstoff: Aluminium/Kupfer
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 - 300 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35 - 240 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 - 300 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 300 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502850000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 520 |
| Betriebstemperatur | -50 - 120 |
| Breite | 45 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516678 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,369 kg |
| Höhe | 118 |
| Montageart | Hutschiene TH35 |
| Tiefe | 83,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
