Beschreibung

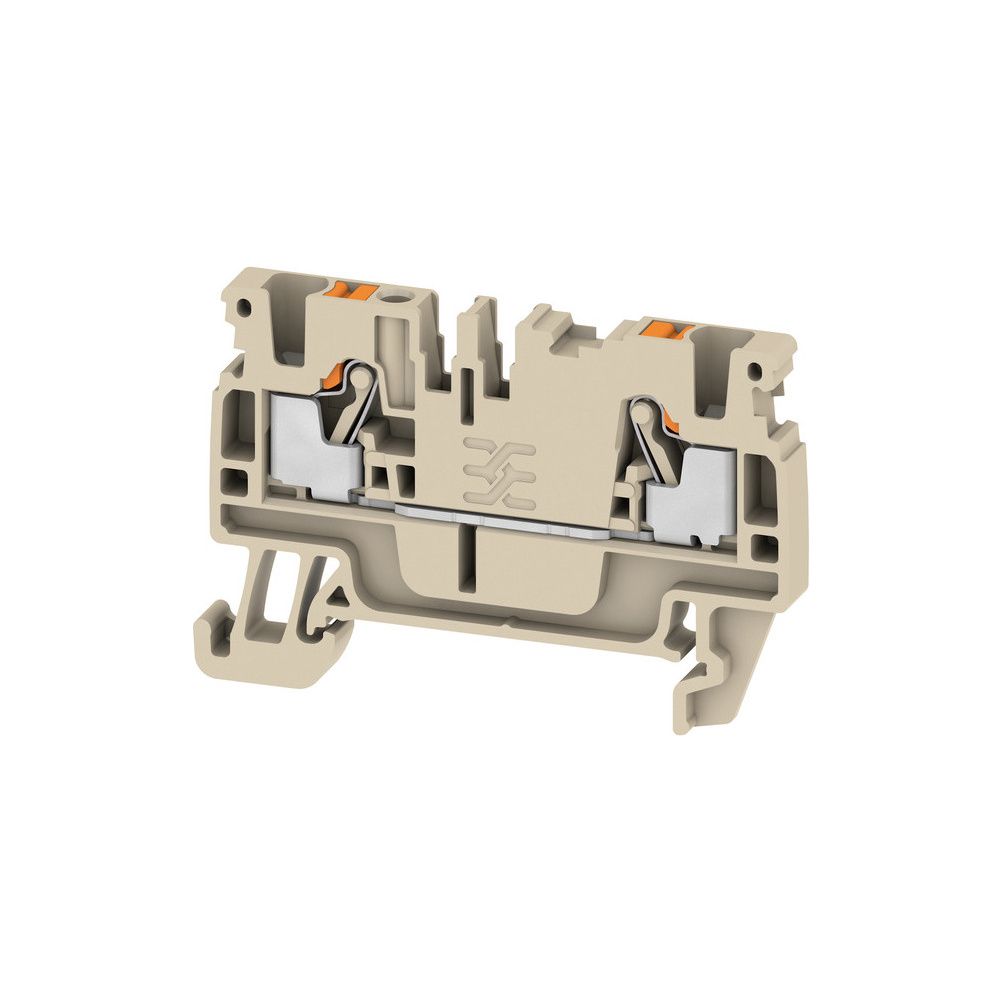

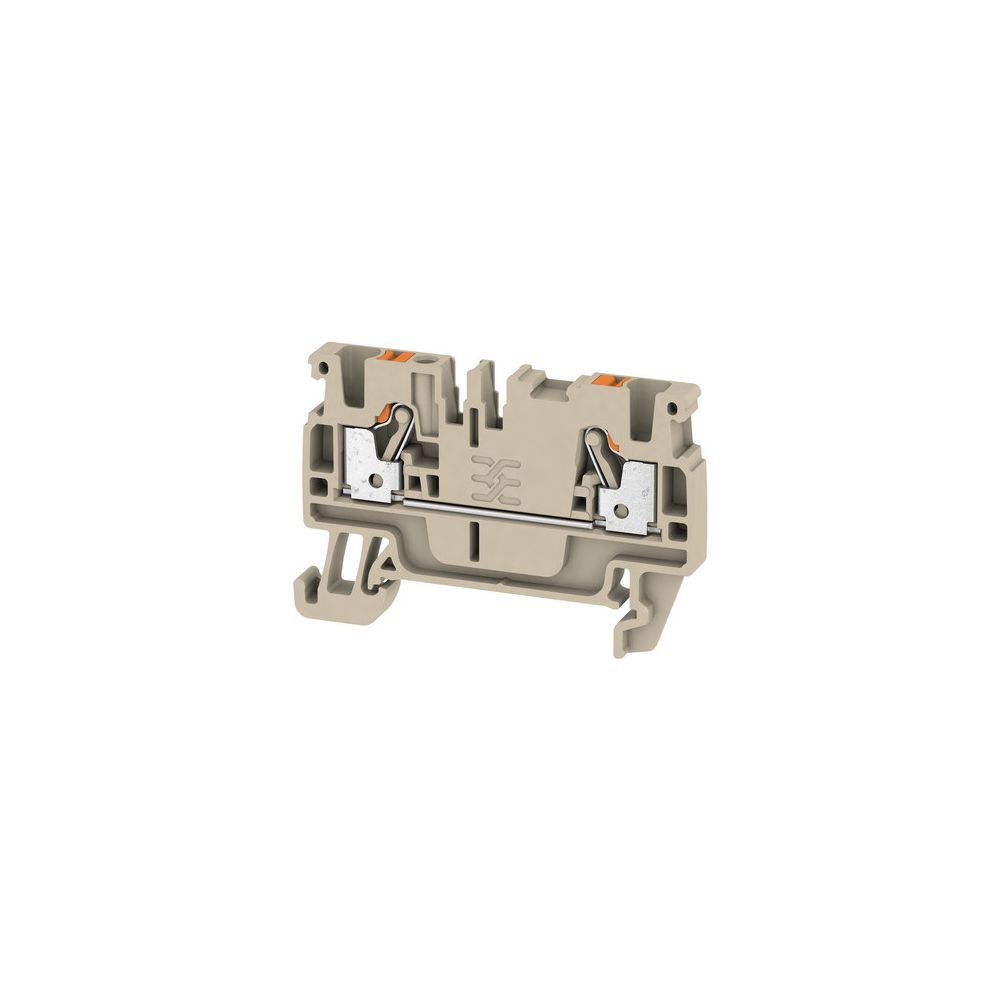

Weidmüller Durchgangs-Reihenklemme A2C 2.5, 800V 24A, Thermoplast, Beige, 1521850000
Die Durchgangs-Reihenklemme der A-Reihe von Weidmüller ermöglicht eine effiziente elektrische Verbindung durch die PUSH IN-Technologie. Diese Direktstecktechnik sorgt für eine einfache Handhabung und hohe Leiterauszugskräfte bei verschiedenen Leiterformen. Das Bauteil ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und eignet sich für den Einsatz in anspruchsvollen Umgebungen.
Effiziente Anschlusstechnik
Die einetagige Klemme verfügt über zwei Klemmstellen und ist für den Anschluss von Kupferleitern optimiert. Durch die PUSH IN-Technik lassen sich Verdrahtungszeiten reduzieren, da Leiter direkt und sicher kontaktiert werden. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht, und ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt.
Einsatz in Ex-Bereichen
Das Bauteil ist in einer explosionsgeschützten Ausführung nach Ex e gefertigt und bietet Flexibilität für industrielle Anwendungen. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A deckt die Klemme ein breites Spektrum an Anforderungen in der Schaltanlagen- und Steuerungstechnik ab. Für die fachgerechte Installation ist eine Abschlussplatte erforderlich.
Die kompakte Bauweise mit einer Breite von 5,1 mm spart Platz auf der Tragschiene. Die Eignung für den Ex-Bereich sowie die hohe thermische Belastbarkeit unterstreichen die Eignung für professionelle industrielle Installationen.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom In: 24 A
- Anschlussart: PUSH IN-Steckklemmanschluss
- Leiterquerschnitt feindrähtig: 0,14 - 4 mm²
- Leiterquerschnitt eindrähtig: 0,14 - 2,5 mm²
- Montageart: Hutschiene TH35
- Anzahl Etagen: 1
- Breite: 5,1 mm
- Betriebstemperatur: -60 - 130 °C
- Explosionsgeschützt: Ja (Ex e)
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 4 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1521850000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118328080 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,688 kg |
| Höhe | 55 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
