Beschreibung

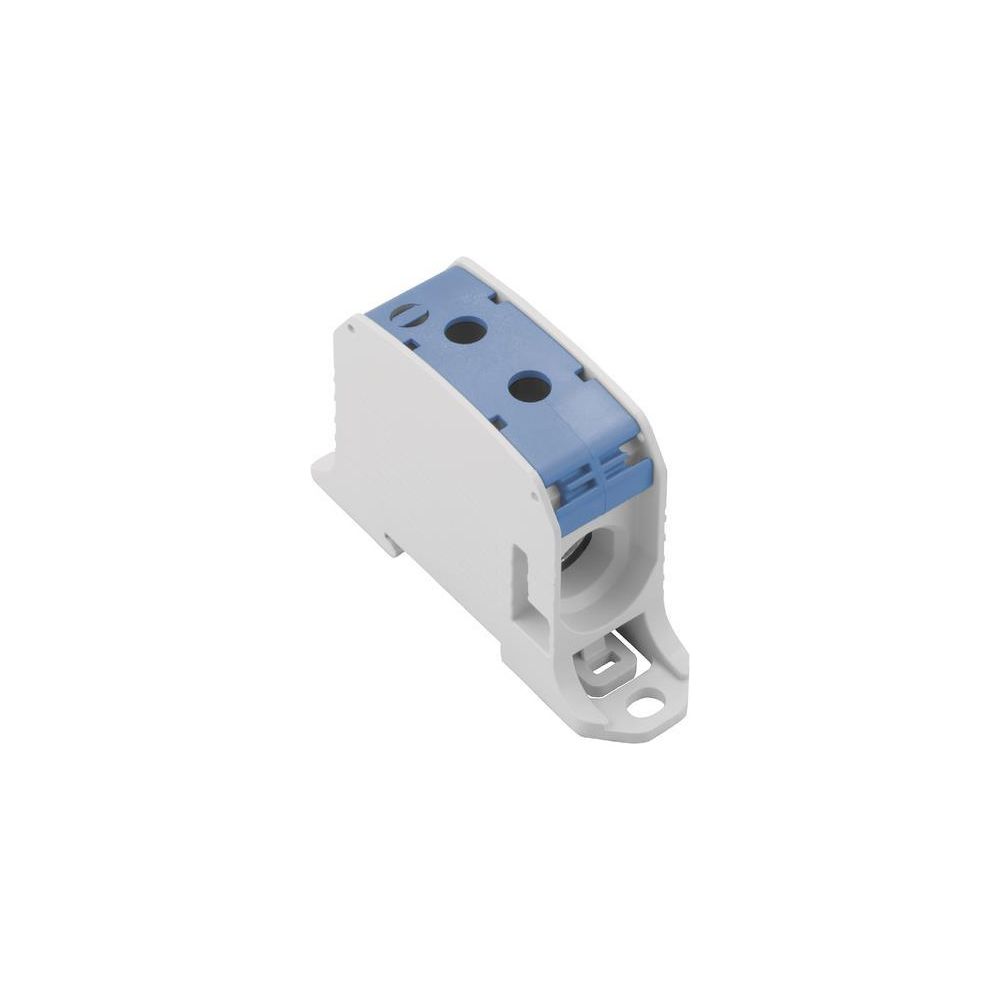

Weidmüller Potentialverteilerklemme WPD 131, 232A 1000V 10-95mm2, Thermoplast, Blau
Die blaue Potentialverteilerklemme WPD 131 von Weidmüller ermöglicht eine effiziente Stromverteilung in anspruchsvollen elektrischen Installationen. Das Bauteil ist für den Einsatz mit Aluminium- und Kupferleitern ausgelegt und zeichnet sich durch eine hohe thermische Belastbarkeit sowie eine robuste Bauweise aus Thermoplast aus.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über zwei Klemmstellen auf einer Etage, die mittels Schraubanschlüssen realisiert werden. Sie eignet sich für Leiterquerschnitte von 10 bis 95 mm² bei eindrähtigen, mehrdrähtigen und feindrähtigen Leitern ohne Aderendhülse. Bei Verwendung von Aderendhülsen ist ein Anschluss von 10 bis 70 mm² möglich. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Sicherheit und Beständigkeit
Das Bauteil ist für eine Bemessungsspannung von 1000 V und einen Bemessungsstrom von 232 A ausgelegt. Dank der Eignung für explosionsgefährdete Bereiche gemäß Ex e und der Brennbarkeitsklasse V0 nach UL 94 bietet die Klemme ein hohes Maß an Betriebssicherheit. Der weite Betriebstemperaturbereich von -50 bis 120 °C erlaubt den Einsatz in unterschiedlichsten industriellen Umgebungen.
Die kompakte Bauweise mit einer Breite von 28 mm, einer Höhe von 93 mm und einer Tiefe von 57 mm sorgt für eine platzsparende Integration im Schaltschrank. Mit ihrer hohen Stromtragfähigkeit von 232 A und der flexiblen Eignung für verschiedene Leiterwerkstoffe stellt diese Klemme eine leistungsstarke Lösung für professionelle Elektroinstallationen dar.
Technische Daten
- Bemessungsstrom: 232 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 10 - 95 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 28 mm
- Höhe: 93 mm
- Tiefe: 57 mm
- Farbe: blau
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 95 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 70 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 95 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 95 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502660000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 232 |
| Betriebstemperatur | -50 - 120 |
| Breite | 28 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516487 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,242 kg |
| Höhe | 93 |
| Montageart | Hutschiene TH35 |
| Tiefe | 57 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
