Beschreibung

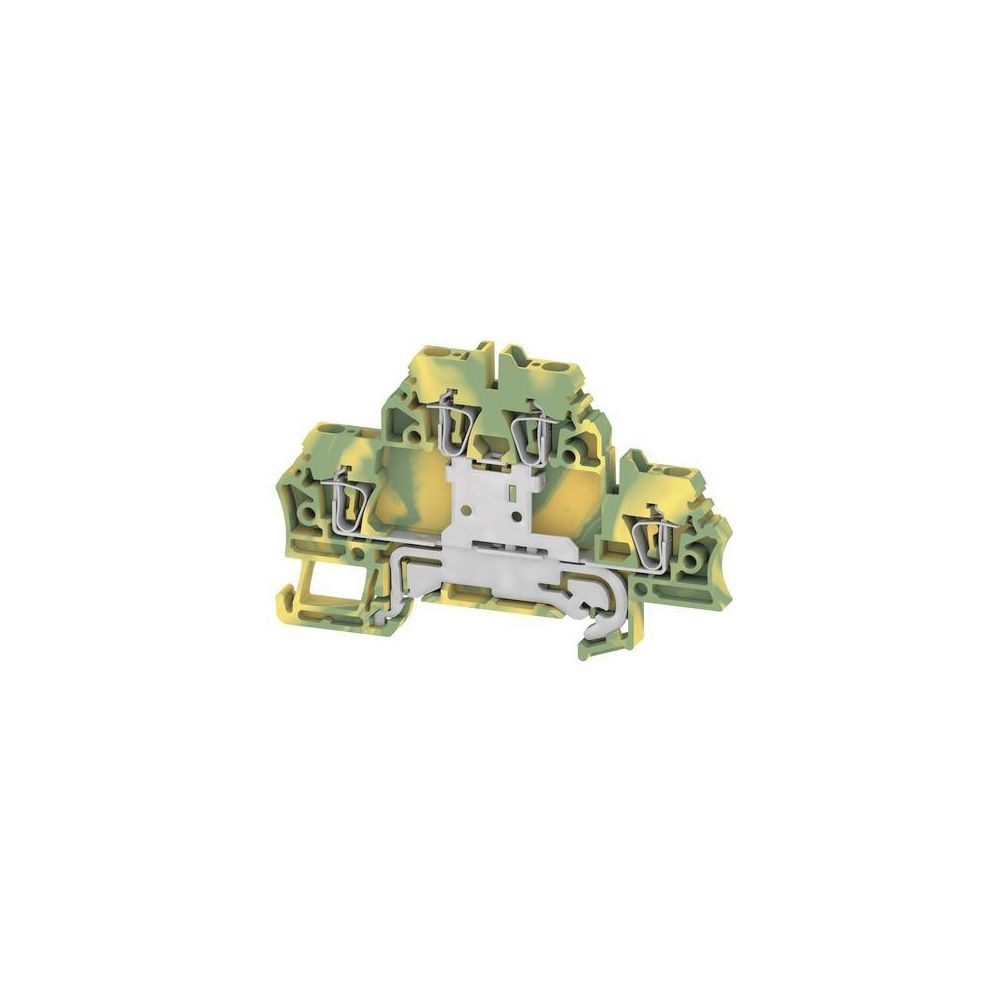

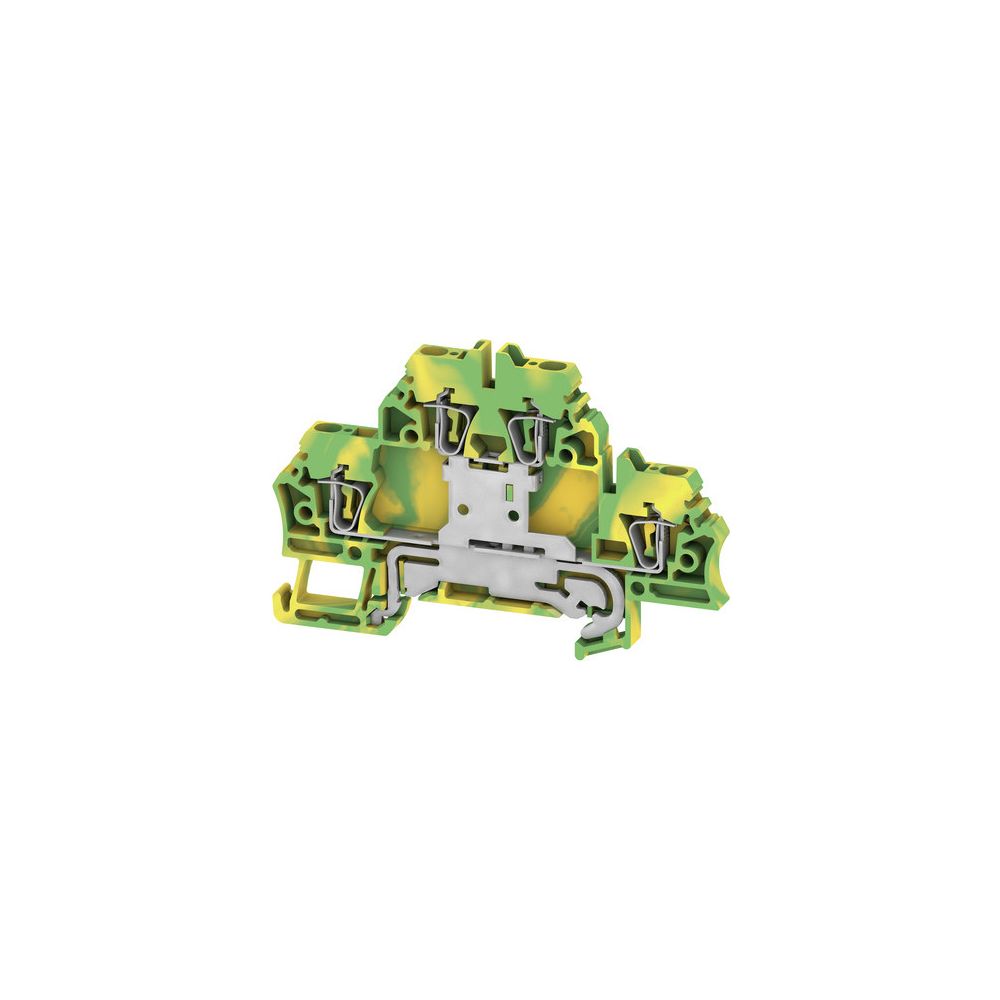

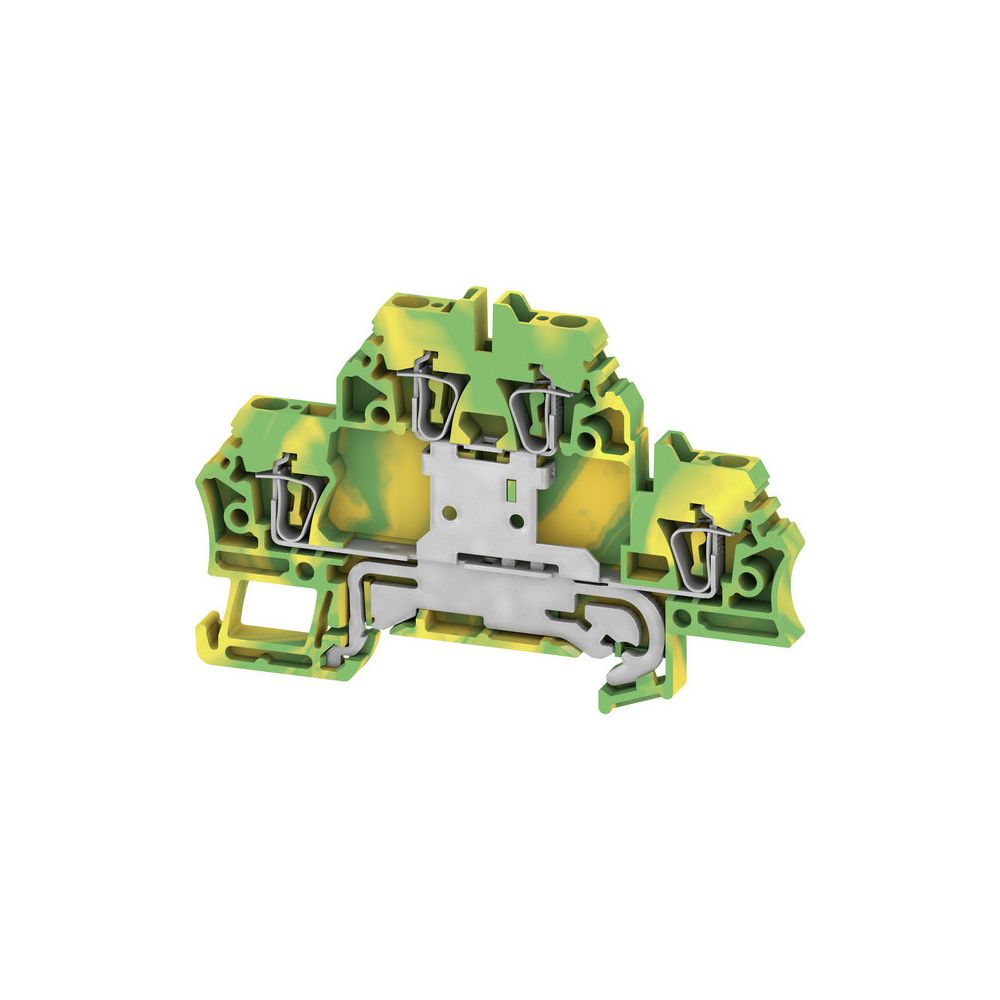

Weidmüller Schutzleiter-Reihenklemme ZDK 2.5PE, 5,1x79,5x53mm, Thermoplast, Grün/Gelb, 1690000000
Die Weidmüller Schutzleiter-Reihenklemme ZDK 2.5PE ermöglicht eine zuverlässige Erdung in anspruchsvollen elektrischen Installationen. Als Doppelstock-Reihenklemme konzipiert, bietet sie auf zwei Etagen mit jeweils zwei Klemmstellen eine hohe Packungsdichte bei einer Baubreite von nur 5,1 mm. Die robuste Ausführung aus Thermoplast ist für einen weiten Temperaturbereich ausgelegt und erfüllt hohe Anforderungen an die Materialbeständigkeit.
Effiziente Anschlusstechnik
Die Klemme nutzt einen Federzuganschluss, der eine dauerhaft sichere Kontaktierung der Leiter sicherstellt. Durch den zweietagigen Aufbau wird der Platzbedarf auf der Tragschiene optimiert, was die Verdrahtung in Schaltschränken und Verteilungen effizient gestaltet. Für den ordnungsgemäßen Abschluss der Reihenklemme ist eine Abschlussplatte erforderlich.
Material und Einsatzbereich
Der Isolierkörper besteht aus Thermoplast mit der Brennbarkeitsklasse V0 nach UL 94, was die Eignung für sicherheitsrelevante Anwendungen unterstreicht. Die Klemme ist für Leiterquerschnitte von 0,05 bis 2,5 mm² ausgelegt und deckt damit ein breites Spektrum an Verdrahtungsaufgaben ab. Der Betrieb ist in einem Temperaturbereich von -50 bis 120 °C möglich, was eine hohe Einsatzflexibilität in industriellen Umgebungen sicherstellt.
Die Schutzleiter-Reihenklemme überzeugt durch ihre kompakte Bauweise und die zuverlässige Federzugtechnik. Mit zwei Etagen und einer Breite von 5,1 mm optimiert sie den Platzbedarf bei der Verdrahtung. Die Klemme ist für Leiterquerschnitte bis 2,5 mm² geeignet und bietet durch den robusten Thermoplast-Isolierkörper eine hohe thermische Belastbarkeit bis 120 °C. Sie stellt eine professionelle Lösung für eine sichere Erdung in komplexen elektrischen Anlagen dar.
Technische Daten
- Anschlussart: Federzuganschluss
- Anzahl der Etagen: 2
- Klemmstellen je Etage: 2
- Leiterquerschnitt: 0,05 - 2,5 mm²
- Breite: 5,1 mm
- Höhe: 79,5 mm
- Tiefe: 53 mm
- Betriebstemperatur: -50 - 120 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1690000000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190875466 |
| Etagen | 2 |
| Farbe | grün/gelb |
| Gewicht | 0,782 kg |
| Höhe | 79,5 |
| Klemmstellen je Etage | 2 |
| PEN-Funktion | Nein |
| PEN-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 53 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
