Beschreibung

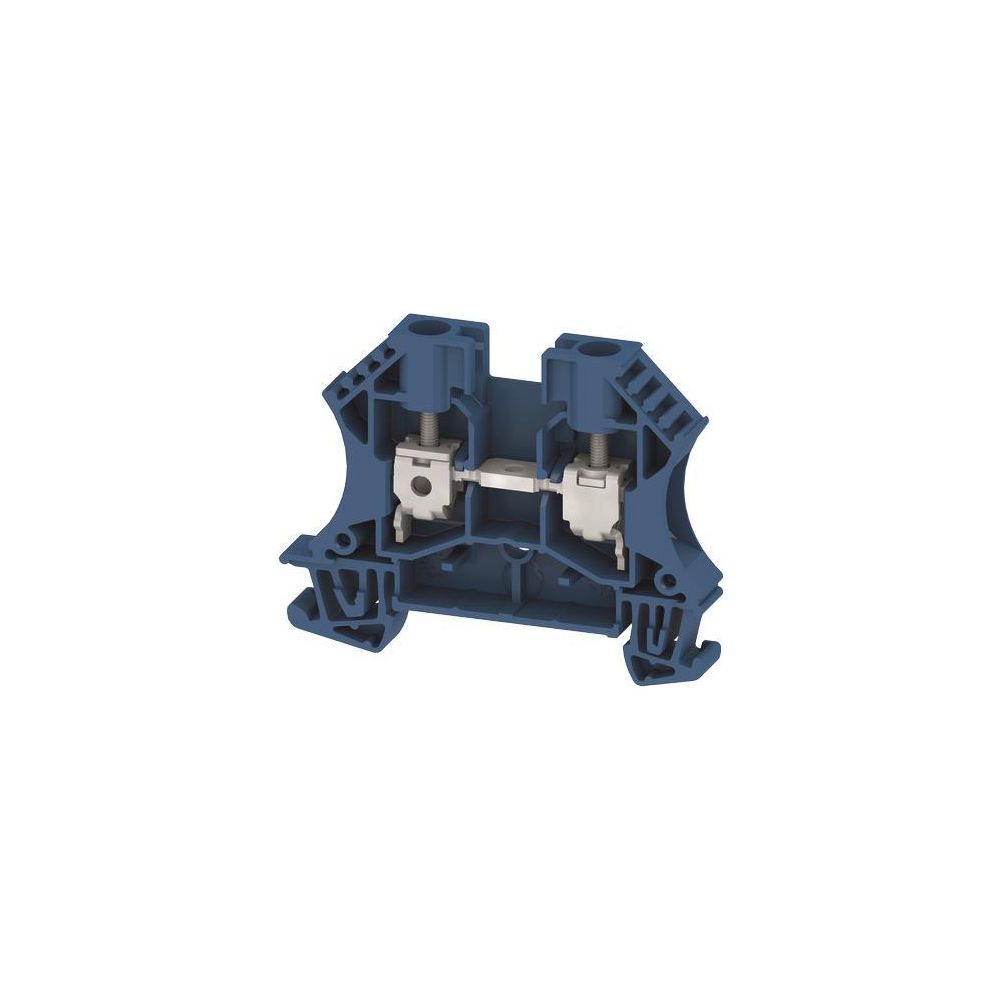

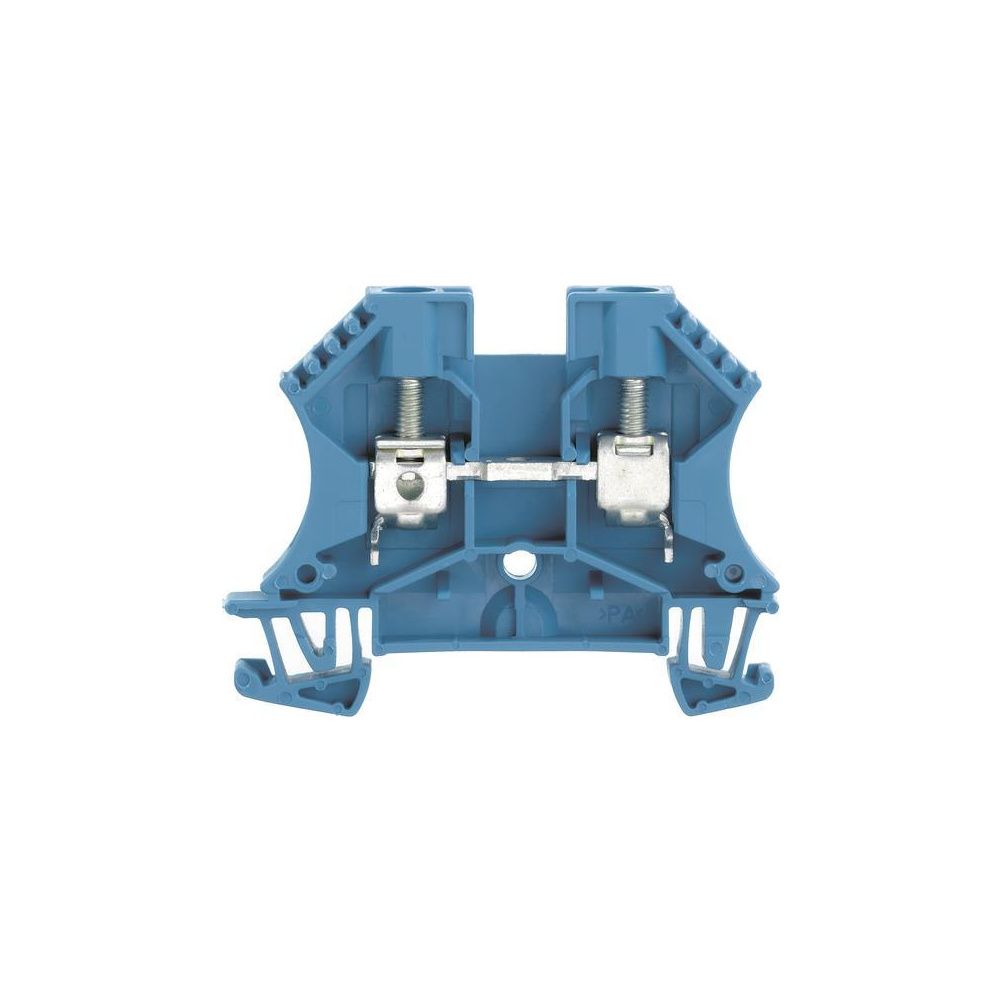

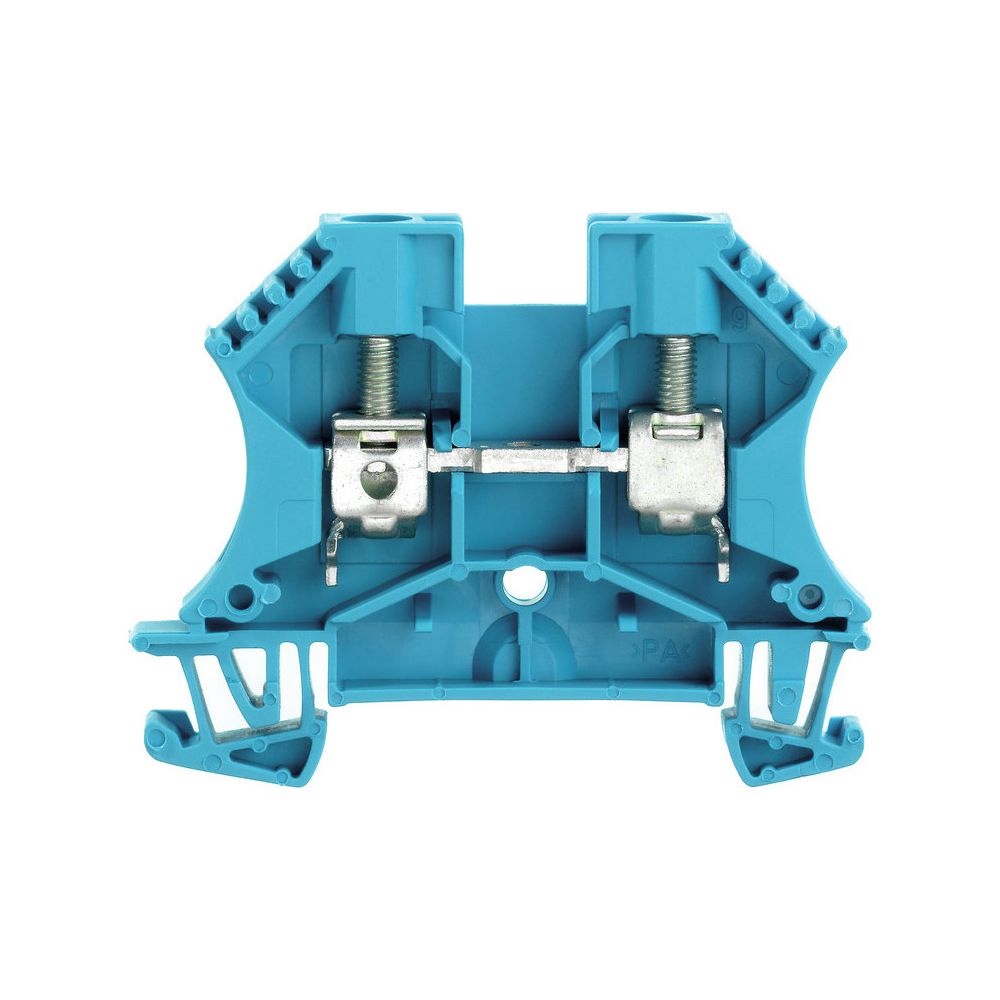

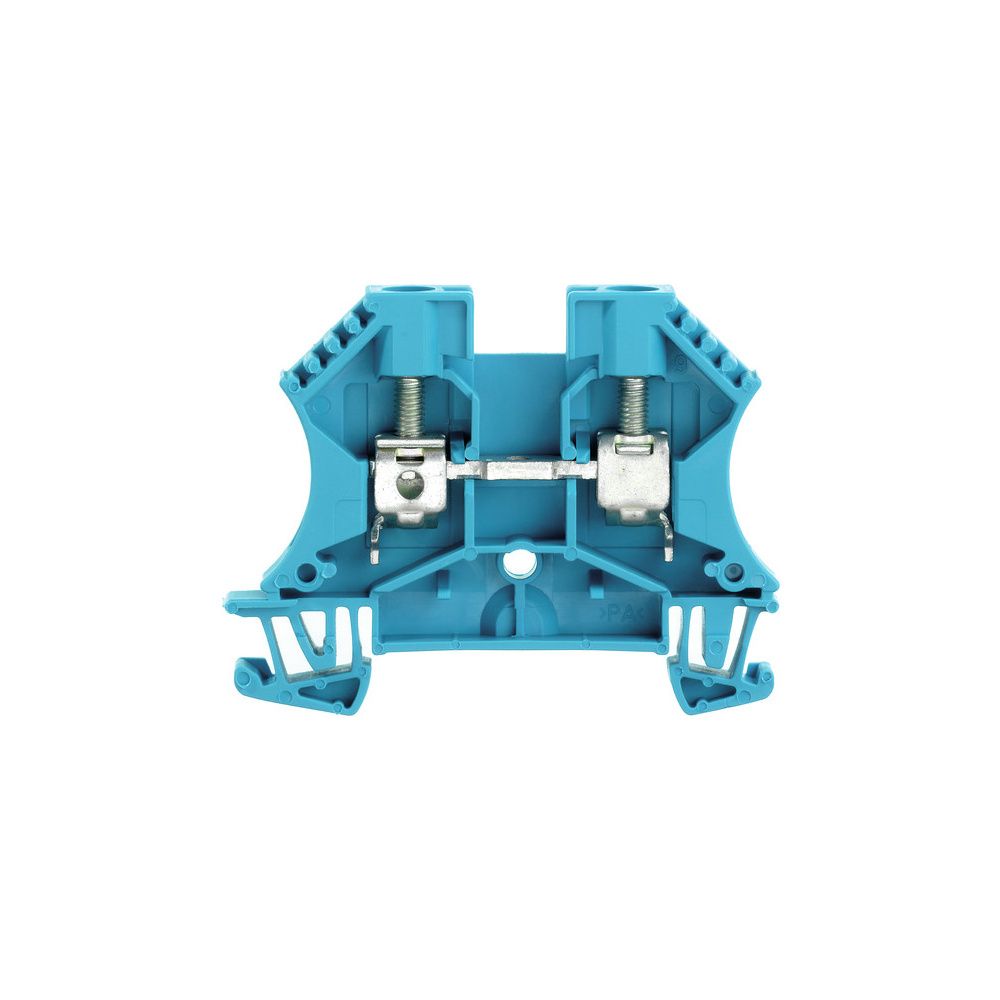

Weidmüller Durchgangsklemme WDU 6 BL, 6mm2, 800V, 41A, 7,9x60x46,5mm, Thermoplast, Blau
Die blaue Durchgangsklemme von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung für Leiterquerschnitte bis 10 mm². Mit ihrem robusten Schraubanschluss und der Montage auf der Hutschiene TH35 eignet sie sich für industrielle Anwendungen. Das Bauteil ist für den Einsatz in explosionsgefährdeten Bereichen nach Ex e ausgelegt.
Robuste Konstruktion für hohe Anforderungen
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Kombination aus gehärtetem Stahl für mechanische Stabilität und verzinntem Kupfer sorgt für eine hohe Leitfähigkeit. Die Klemme ist für einen Betriebstemperaturbereich von -60 °C bis 130 °C ausgelegt und bietet zwei Klemmstellen auf einer Etage.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 41 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,22 - 10 mm²
- Breite: 7,9 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Montageart: Hutschiene TH35
- Explosionsschutz: Ex e
- Farbe: blau
Diese Durchgangsklemme bietet hohe Flexibilität bei der Leiterwahl und ist für Kupferleiter geeignet. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A stellt sie eine leistungsstarke Lösung für die professionelle Schaltschrankverdrahtung dar. Die kompakte Bauweise mit einer Breite von 7,9 mm spart Platz auf der Tragschiene, während die Materialwahl eine dauerhafte Funktion unter variablen Umgebungsbedingungen unterstützt.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,22 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,22 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,22 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,22 - 10 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020280000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -60 - 130 |
| Breite | 7,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190100032 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,375 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
