Beschreibung

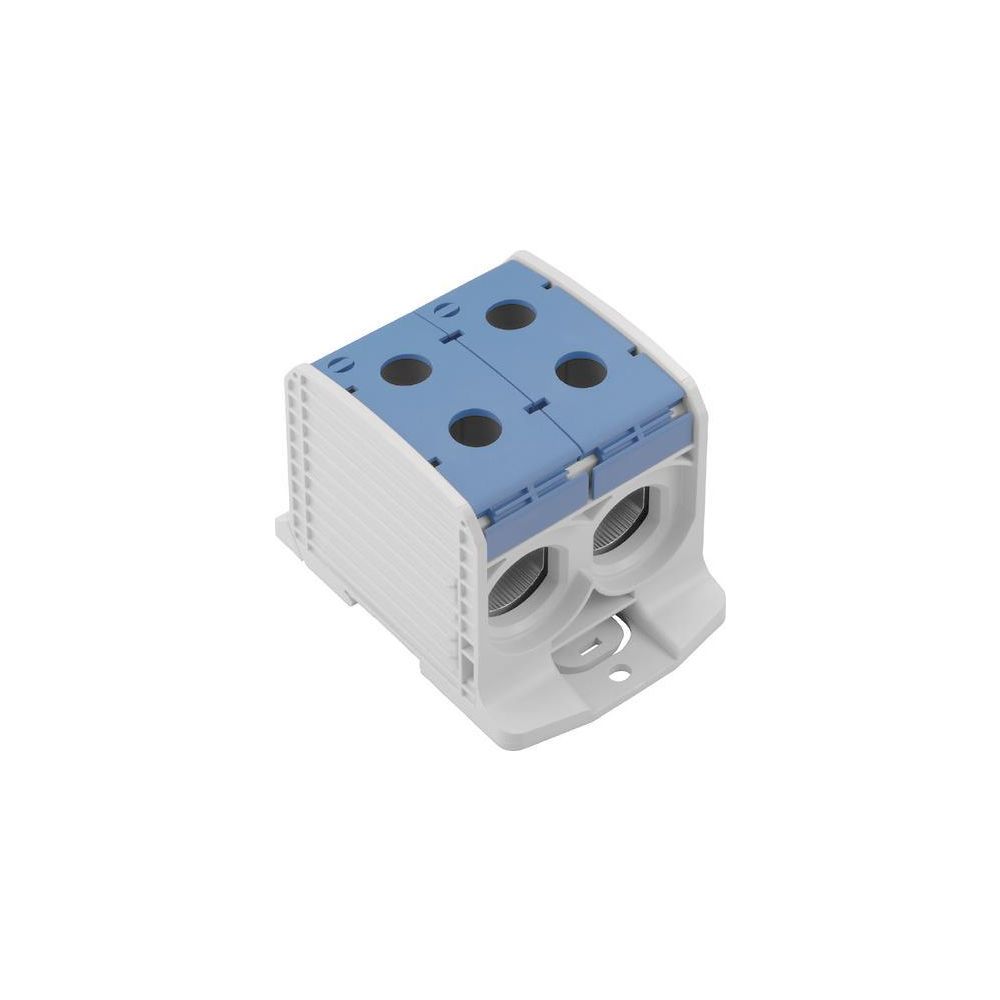

Weidmüller Potentialverteilerklemme WPD 233 2X300/2X300, 520A 1000V, Thermoplast, Blau
Die Weidmüller Potentialverteilerklemme WPD 233 ermöglicht eine sichere Stromverteilung in anspruchsvollen industriellen Anwendungen. Mit einem Bemessungsstrom von 520 A und einer Bemessungsspannung von 1000 V ist sie für hohe elektrische Lasten ausgelegt und für den Einsatz mit Aluminium- sowie Kupferleitern geeignet.
Robuste Anschlusstechnik
Die Klemme verfügt über vier Klemmstellen auf einer Etage und nutzt zuverlässige Schraubanschlüsse für eine dauerhafte Kontaktierung. Sie ist für Leiterquerschnitte von 35 bis 300 mm² ausgelegt, wobei die Kompatibilität mit verschiedenen Leiterarten wie eindrähtigen, mehrdrähtigen und feindrähtigen Leitern eine hohe Flexibilität bei der Installation bietet. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Montage und Einsatzbedingungen
Die Komponente ist für die Montage auf einer Hutschiene TH35 konzipiert und für explosionsgefährdete Bereiche gemäß Ex e zugelassen. Dank des weiten Betriebstemperaturbereichs von -50 bis 120 °C lässt sich die Klemme in unterschiedlichsten Umgebungen einsetzen. Die kompakte Bauweise mit einer Breite von 82,6 mm, einer Höhe von 118 mm und einer Tiefe von 83,5 mm erlaubt eine platzsparende Integration in Schaltschränke.
Technische Daten
- Bemessungsstrom: 520 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt: 35 - 300 mm²
- Anzahl Klemmstellen: 4
- Leiterwerkstoff: Aluminium/Kupfer
- Betriebstemperatur: -50 - 120 °C
- Breite: 82,6 mm
- Höhe: 118 mm
Durch die Kombination aus hoher Stromtragfähigkeit von 520 A, der Eignung für Aluminium- und Kupferleiter sowie der robusten Ausführung für extreme Temperaturen stellt diese Potentialverteilerklemme eine leistungsfähige Lösung für die professionelle Elektroinstallation dar. Die Auslegung für 1000 V und die kompakte Bauform unterstützen eine effiziente und sichere Potentialverteilung in Schaltschränken.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 - 300 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35 - 240 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 - 300 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 300 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-2502910000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 520 |
| Betriebstemperatur | -50 - 120 |
| Breite | 82,6 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516739 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,659 kg |
| Höhe | 118 |
| Montageart | Hutschiene TH35 |
| Tiefe | 83,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
