Beschreibung

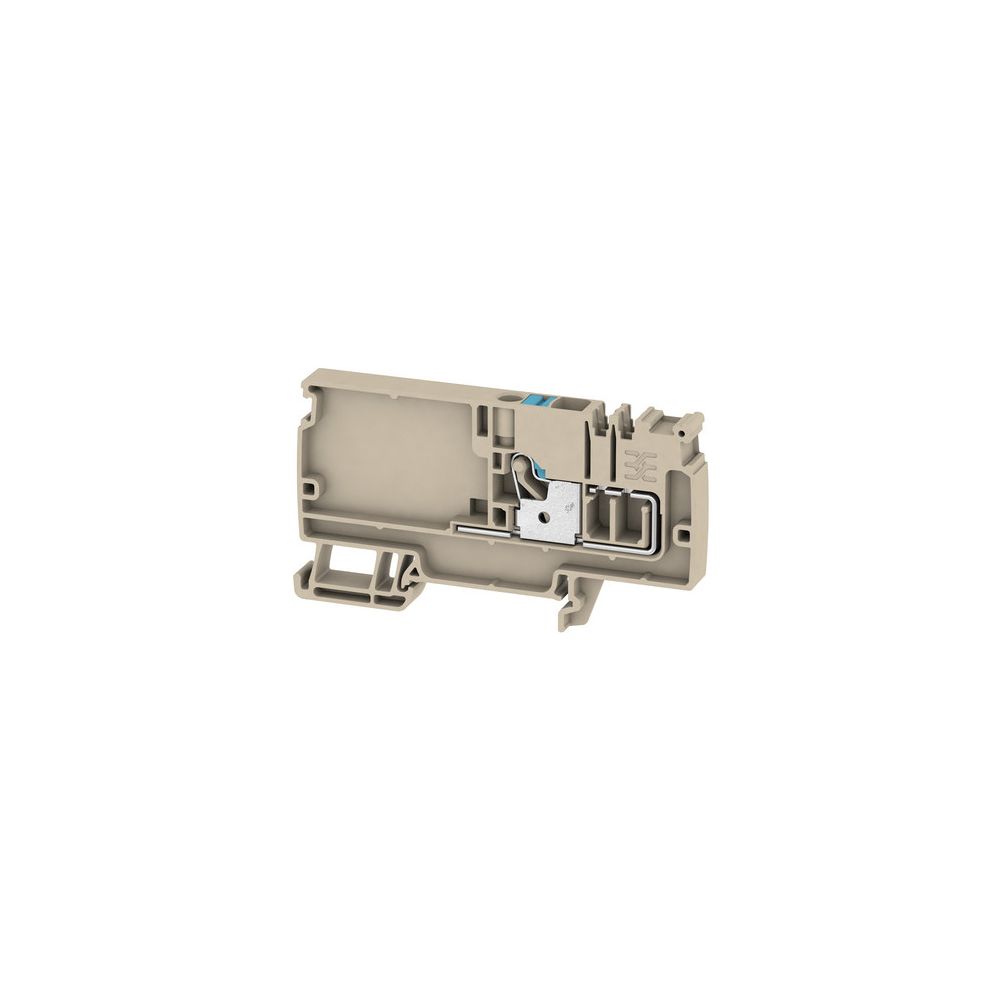

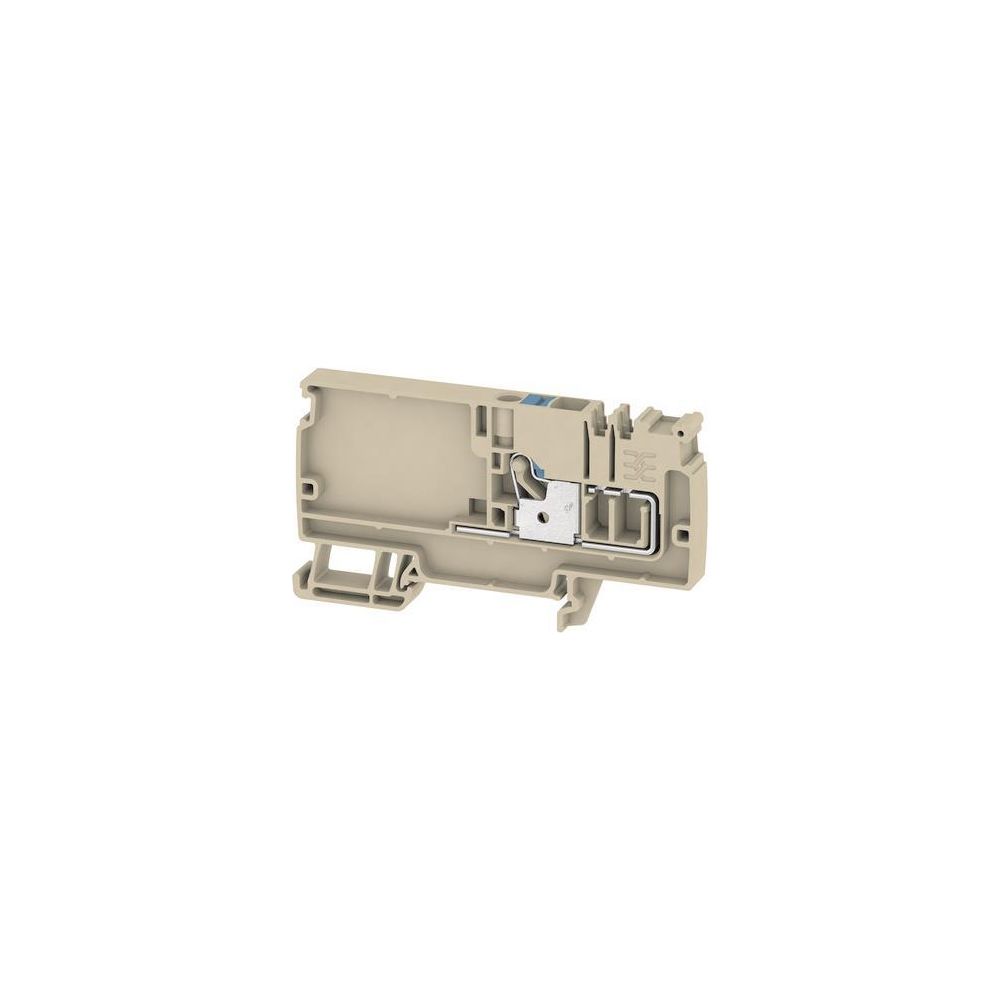

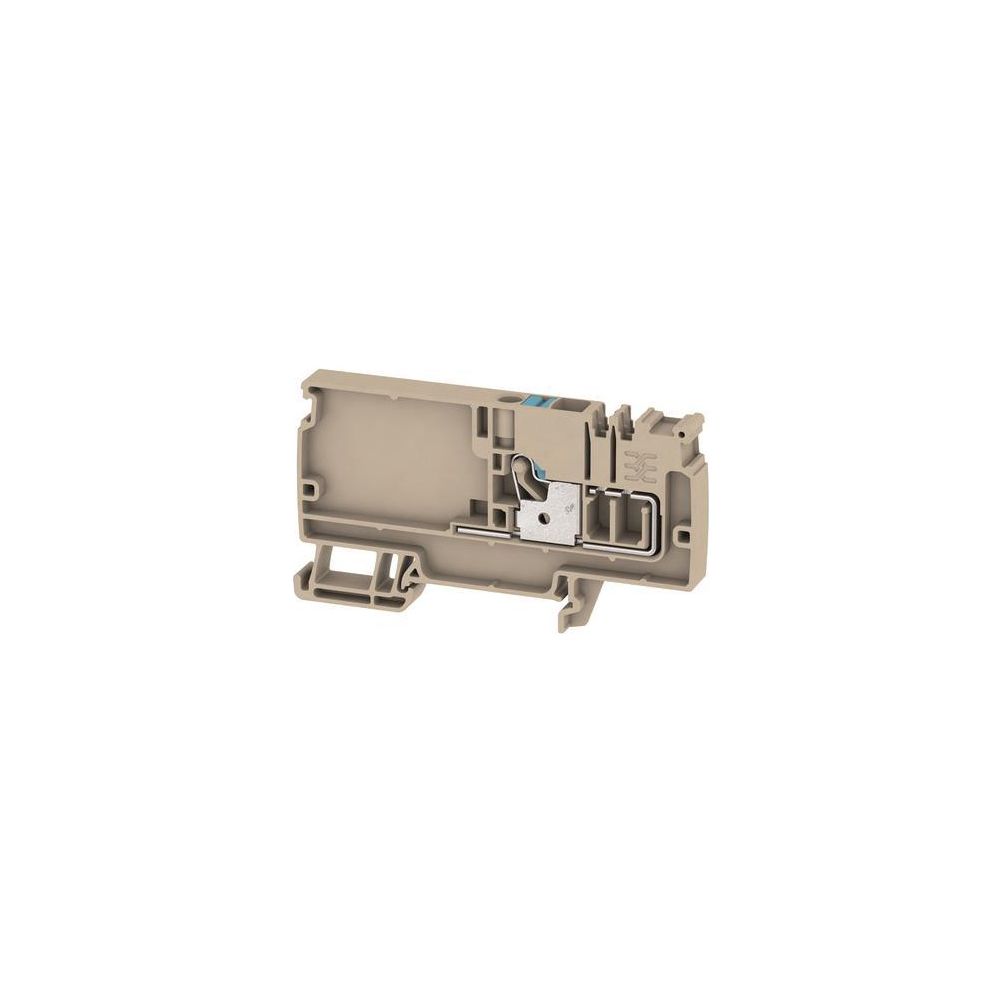

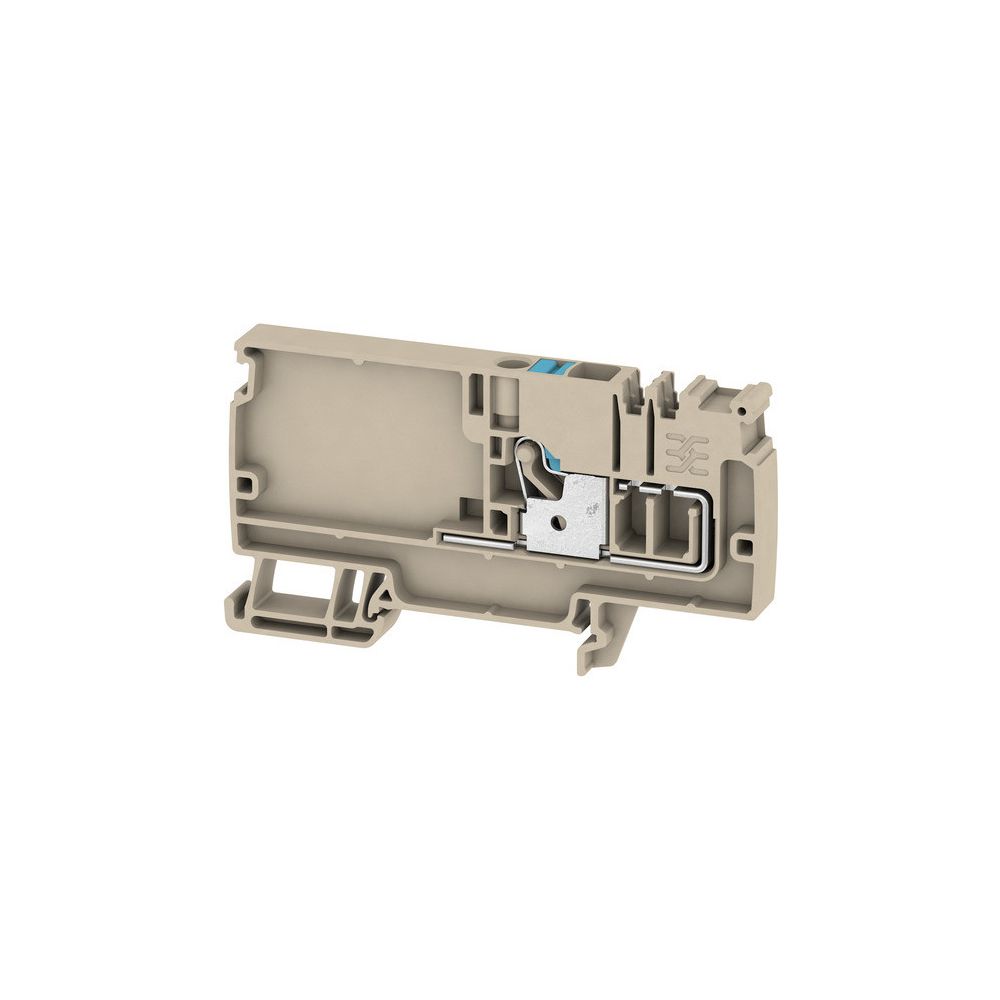

Weidmüller Reihenklemme A-Serie AAP11 6 LO BL, 500 V 41 A, Thermoplast, Beige
Diese einstöckige Reihenklemme aus der A-Serie ermöglicht eine effiziente Leitungsführung in anspruchsvollen Applikationen. Dank der PUSH IN-Direktsteckanschlusstechnik lassen sich Kupferleiter mit Querschnitten von 0,34 bis 6 mm² zeitsparend kontaktieren. Die robuste Ausführung ist für den Einsatz auf Hutschienen des Typs TH35 ausgelegt und bietet eine hohe thermische Beständigkeit.
Effiziente Anschlusstechnik
Die PUSH IN-Technologie erlaubt den werkzeuglosen Anschluss von massiven Leitern sowie Leitern mit aufgecrimpten Aderendhülsen. Durch einfaches Einstecken bis zum Anschlag entsteht eine gasdichte Verbindung, die eine hohe Kontaktsicherheit im laufenden Betrieb ermöglicht. Auch feindrähtige Leiter können ohne zusätzlichen Aufwand direkt in die Klemmstelle eingeführt werden.
Robuste Konstruktion für industrielle Anforderungen
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt und für explosionsgefährdete Bereiche in der Ausführung Ex e zugelassen. Mit einer Baubreite von 8,1 mm ist das Modul kompakt gestaltet, wobei für den Abschluss eine separate Abschlussplatte erforderlich ist.
Die Reihenklemme überzeugt durch ihre elektrische Belastbarkeit von 41 A bei einer Bemessungsspannung von 500 V. Durch die Kombination aus der PUSH IN-Anschlusstechnik für Leiterquerschnitte bis 6 mm² und der Eignung für extreme Temperaturbedingungen stellt sie eine zuverlässige Lösung für industrielle Schaltanlagen dar. Die Montage auf der Hutschiene TH35 sorgt für eine schnelle Integration in bestehende Verteilersysteme.
Technische Daten
- Bemessungsstrom: 41 A
- Bemessungsspannung: 500 V
- Leiterquerschnitt: 0,34 - 6 mm²
- Anschlussart: Steckanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 8,1 mm
- Höhe: 85,5 mm
- Tiefe: 47 mm
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,34 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,34 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,34 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,34 - 6 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-1988130000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -60 - 130 |
| Breite | 8,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118373004 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,343 kg |
| Höhe | 85,5 |
| Klemmstellen je Etage | 1 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 47 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
