Beschreibung

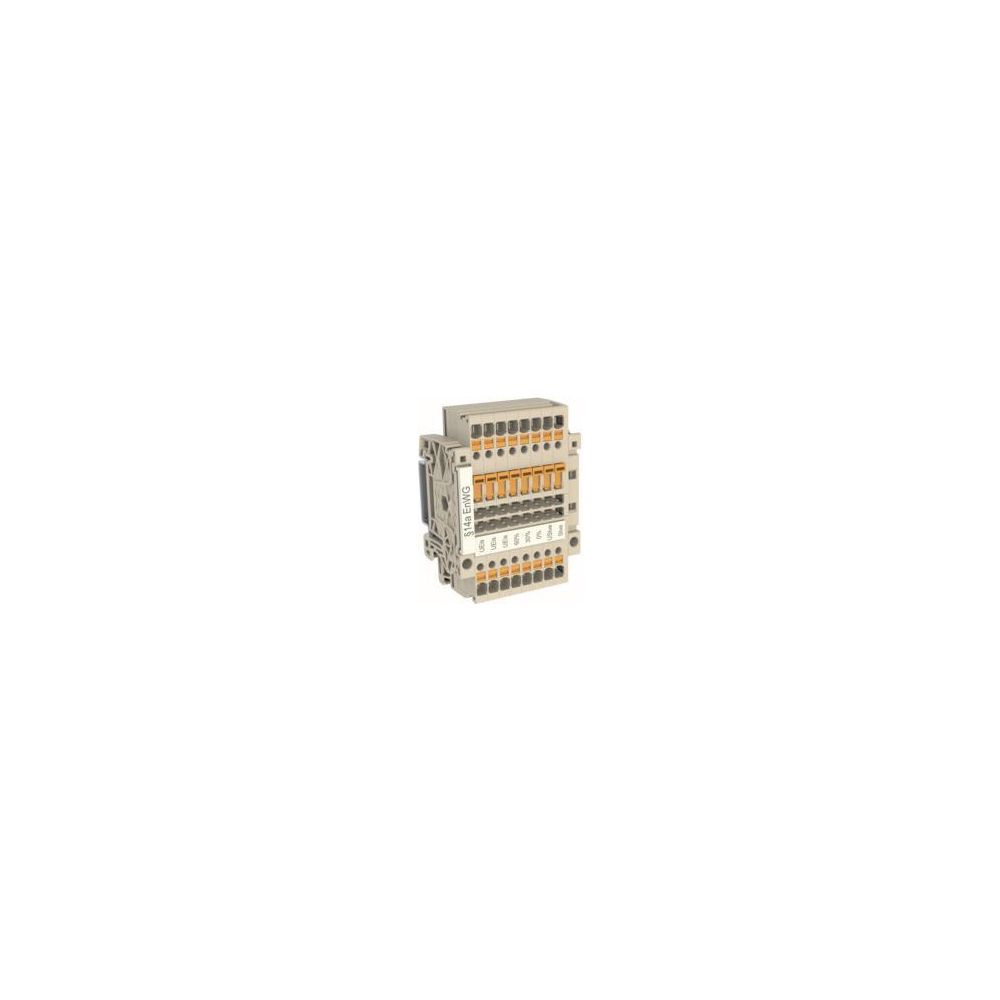

Weidmüller Klemmblock 14A-9 EEG-AAR, 20A 500V, Thermoplast, Beige
Dieser vorkonfektionierte Klemmblock von Weidmüller ermöglicht eine effiziente elektrische Verbindung in industriellen Anwendungen. Mit 16 Klemmstellen auf einer Etage und einer robusten Ausführung aus Thermoplast ist das Bauteil für die Montage auf Hutschienen des Typs TH35 ausgelegt.
Zuverlässige Anschlusstechnik
Die elektrische Kontaktierung erfolgt über Steckanschlüsse, die eine schnelle Installation unterstützen. Das Design umfasst eine schwenkbare Längstrennung sowie eine integrierte Prüfbuchse, welche die Überprüfung der Anlage vereinfacht. Dank der hohen thermischen Belastbarkeit von -60 bis 130 °C eignet sich der Klemmblock für anspruchsvolle Umgebungsbedingungen.
Technische Daten
- Bemessungsstrom: 20 A
- Bemessungsspannung: 500 V
- Anzahl der Klemmstellen: 16
- Anzahl der Etagen: 1
- Montageart: Hutschiene TH35
- Leiterquerschnitt feindrähtig: 0,14 - 4 mm²
- Leiterquerschnitt eindrähtig: 0,14 - 2,5 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 55 mm
- Höhe: 77,5 mm
Durch die Kombination aus einer Stromtragfähigkeit von 20 A und einer Bemessungsspannung von 500 V bietet dieses Bauteil eine leistungsstarke Lösung für die Schaltschrankverdrahtung. Die kompakte Bauweise und die Verwendung schwer entflammbarer Materialien nach UL 94 V0 unterstützen eine sichere und platzsparende Installation in verschiedenen industriellen Umgebungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 4 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 16 |
| Artikelnummer | WEIDMUELLER-8000164226 |
| Ausführung der Längstrennung | schwenkbar |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 20 |
| Betriebstemperatur | -60 - 130 |
| Breite | 55 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4099987631570 |
| Etagen intern gebrückt | Nein |
| Farbe | beige |
| Gewicht | 0,108 kg |
| Höhe | 77,5 |
| Mit integrierter Prüfbuchse | Ja |
| Montageart | Hutschiene TH35 |
| Tiefe | 37,65 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
