Beschreibung

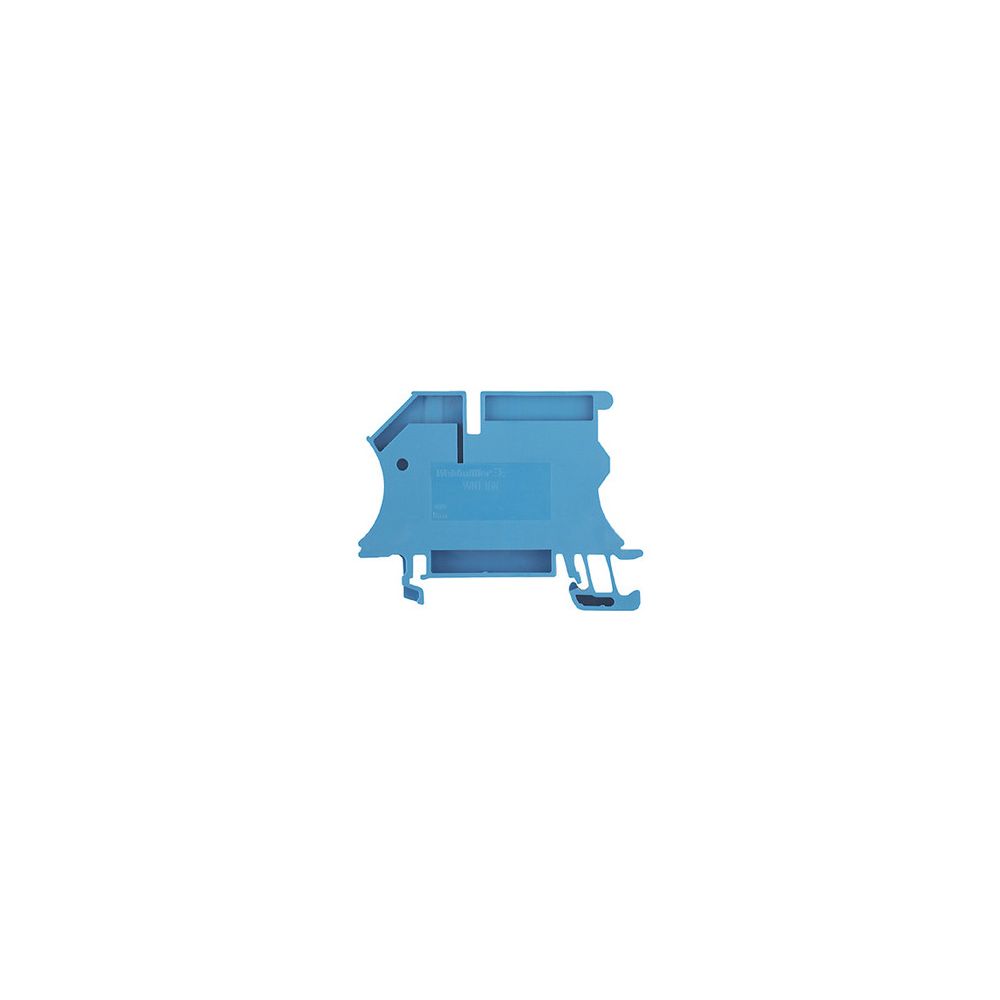

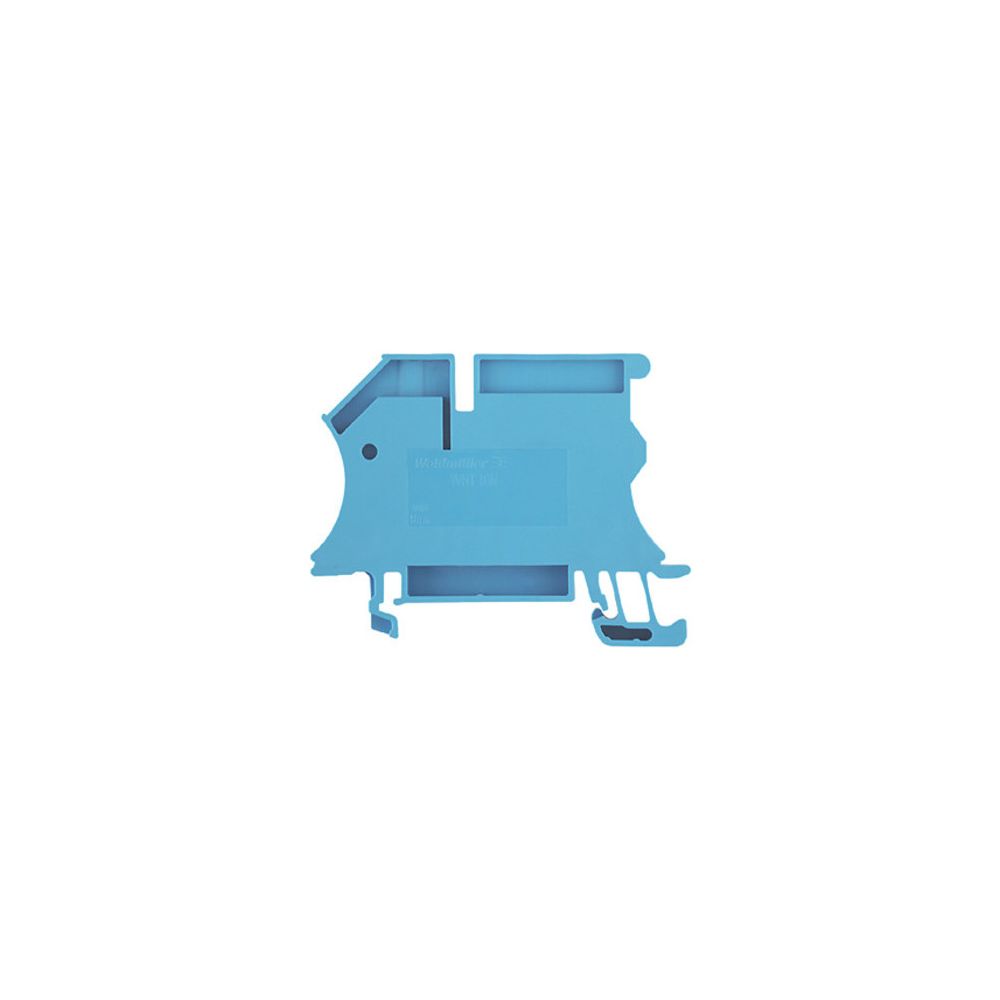

Weidmüller Neutralleiter-Reihenklemme WNT 16N, 400V 76A, Thermoplast, Blau, 1019000000
Die Neutralleiter-Reihenklemme der W-Reihe von Weidmüller ermöglicht eine zuverlässige Potentialverteilung in elektrischen Anlagen. Sie ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch ihre robuste Bauweise aus blauem Thermoplast aus. Dank des bewährten Schraubanschlusses bietet sie eine sichere Kontaktierung für Kupferleiter in einem breiten Querschnittsbereich.
Vielseitige Anschlusstechnik
Die einetagige Klemme ist für den Anschluss von Leitern mit Querschnitten von 1,5 bis 16 mm² bei feindrähtigen sowie eindrähtigen Ausführungen ausgelegt. Bei mehrdrähtigen Leitern ist ein Anschluss bis zu 25 mm² möglich. Die Konstruktion erlaubt zudem nach UL1059 den Anschluss von zwei Leitern gleichen Querschnitts in einer einzigen Klemmstelle, was die Flexibilität bei der Verdrahtung erhöht. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 76 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt feindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 bis 120 °C
- Breite: 12 mm
- Farbe: blau
Diese Neutralleiter-Trenn-Reihenklemme überzeugt durch ihre hohe Belastbarkeit von 76 A und eine Bemessungsspannung von 400 V. Mit ihrem kompakten Design von 12 mm Breite und der Eignung für einen weiten Temperaturbereich von -50 bis 120 °C ist sie eine langlebige Lösung für anspruchsvolle Installationsumgebungen. Die einfache Montage auf der Hutschiene und die flexible Anschlusstechnik unterstützen eine effiziente und sichere elektrische Verbindung.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-1019000000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -50 - 120 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190273231 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,479 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 1 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
