Beschreibung

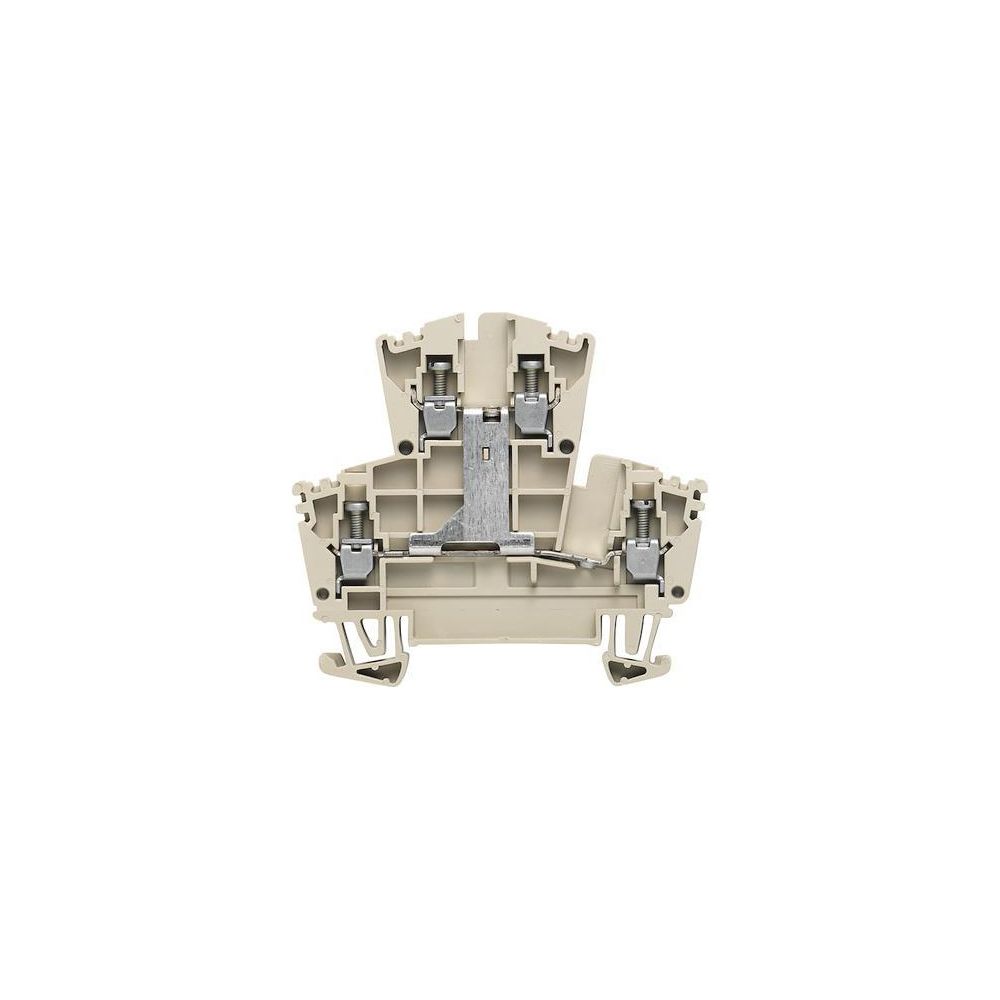

Weidmüller Durchgangsklemme W-Reihe WDK 2.5V, 24A 400V, Thermoplast, beige, 1022300000
Diese zweietagige Durchgangsklemme der W-Reihe ermöglicht eine effiziente Leiterverbindung auf engstem Raum. Dank der kompakten Bauweise und der intern gebrückten Etagen eignet sich das Bauteil für anspruchsvolle Verdrahtungsaufgaben in industriellen Schaltanlagen.
Zuverlässige Anschlusstechnik
Die Reihenklemme ist für den Einsatz mit Kupferleitern konzipiert und verfügt über zwei Etagen mit jeweils zwei Klemmstellen. Der Schraubanschluss sorgt für eine sichere Kontaktierung. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 24 A deckt die Komponente ein breites Anwendungsspektrum ab. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Robuste Materialqualität
Der Isolierkörper besteht aus Thermoplast, das sich durch eine thermische Beständigkeit in einem Bereich von -60 bis 130 °C auszeichnet. Zudem erfüllt das Material die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Die Klemme ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen und bietet durch ihre konturengleiche Bauform eine hohe Flexibilität bei der Anlagenplanung.
Die kompakte Durchgangsklemme überzeugt durch ihre hohe Leistungsfähigkeit bei minimalem Platzbedarf. Mit einer Breite von nur 5,1 mm und der internen Brückung beider Ebenen auf ein Potenzial bietet sie eine platzsparende Lösung für komplexe Verdrahtungen. Die robuste Ausführung für Leiterquerschnitte bis 4 mm² sowie die Eignung für anspruchsvolle Umgebungsbedingungen machen sie zu einer zuverlässigen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 24 A
- Anzahl der Etagen: 2
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 69,5 mm
- Tiefe: 62,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1022300000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190082031 |
| Etagen intern gebrückt | Ja |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,704 kg |
| Höhe | 69,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
