Beschreibung

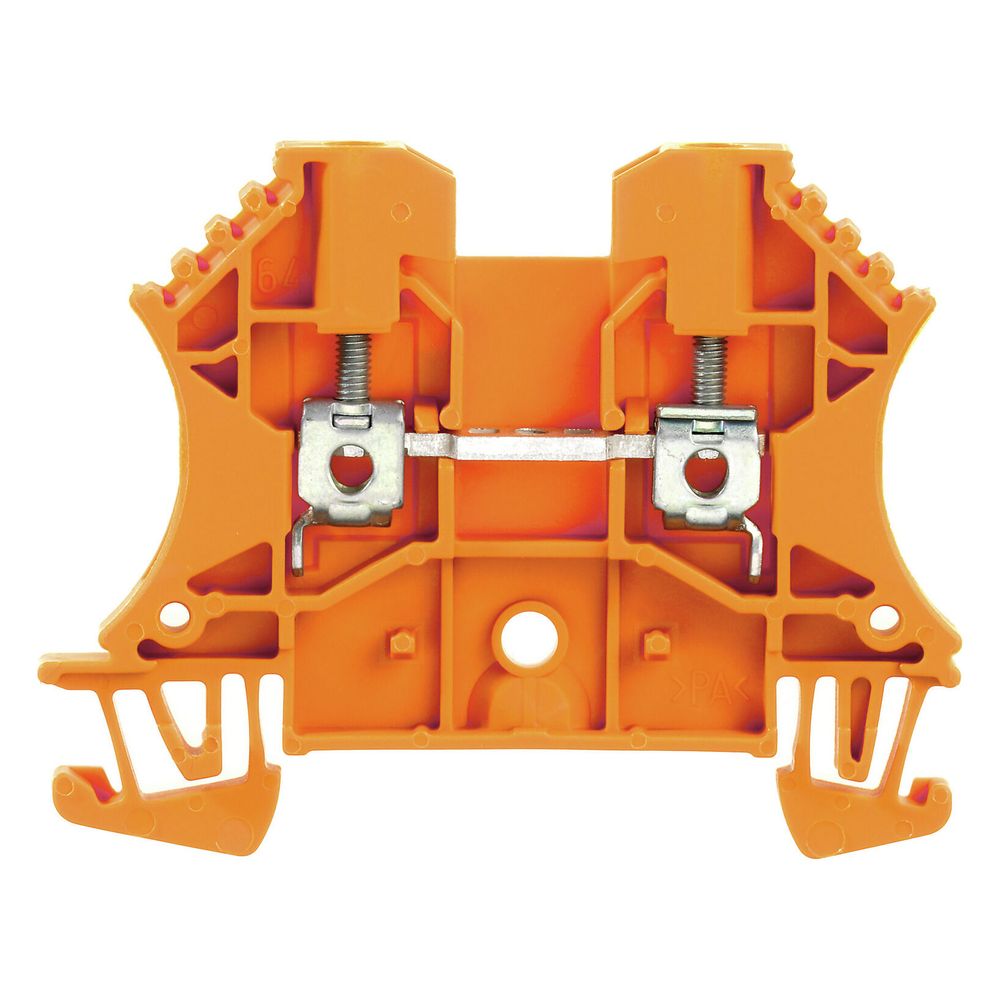

Weidmüller Durchgangsklemme WDU 2.5, 24A 800V 5,1x60x46,5mm, Thermoplast, Orange
Diese orangefarbene Durchgangsklemme von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Die einetagige Komponente ist für die Montage auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch eine hohe Flexibilität bei der Leiterwahl aus.
Vielseitige Anschlussmöglichkeiten
Die Klemme ist für den Anschluss von Kupferleitern mit Querschnitten von 0,05 bis 4 mm² ausgelegt. Dank der robusten Ausführung aus Thermoplast hält das Bauteil anspruchsvollen Umgebungsbedingungen stand und ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C zugelassen. Die Konstruktion mit zwei Klemmstellen pro Etage unterstützt eine effiziente Verdrahtung in industriellen Schaltanlagen.
Sicherheit und Normkonformität
Das Design erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für den Einsatz in explosionsgefährdeten Bereichen gemäß der Ausführung Ex e geeignet. Die kompakte Bauweise mit einer Breite von 5,1 mm spart wertvollen Platz auf der Tragschiene, wobei für den Abschluss des Klemmenblocks eine separate Abschlussplatte erforderlich ist.
Die Durchgangsklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 24 A bei einer Bemessungsspannung von 800 V. Durch die Kombination aus robuster Materialwahl und der Eignung für verschiedene Leiterarten wie eindrähtige, mehrdrähtige oder feindrähtige Leiter bietet sie eine flexible Lösung für professionelle Elektroinstallationen. Die kompakte Bauform und die Eignung für Ex-Bereiche machen sie zu einer verlässlichen Komponente für anspruchsvolle Anwendungen.
Technische Daten
- Bemessungsstrom In: 24 A
- Bemessungsspannung: 800 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020060000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190012809 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | orange |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,779 kg |
| Höhe | 60 |
| Montageart | Hutschiene TH35 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
