Beschreibung

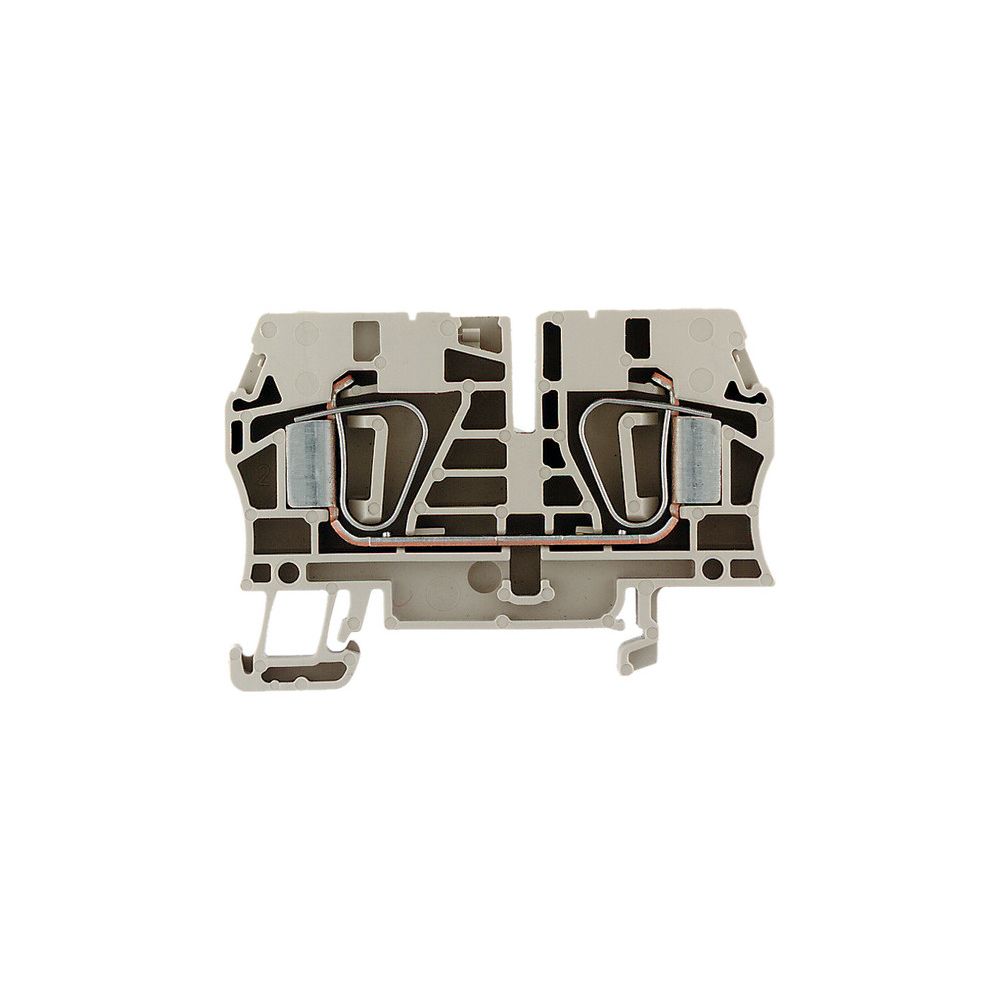

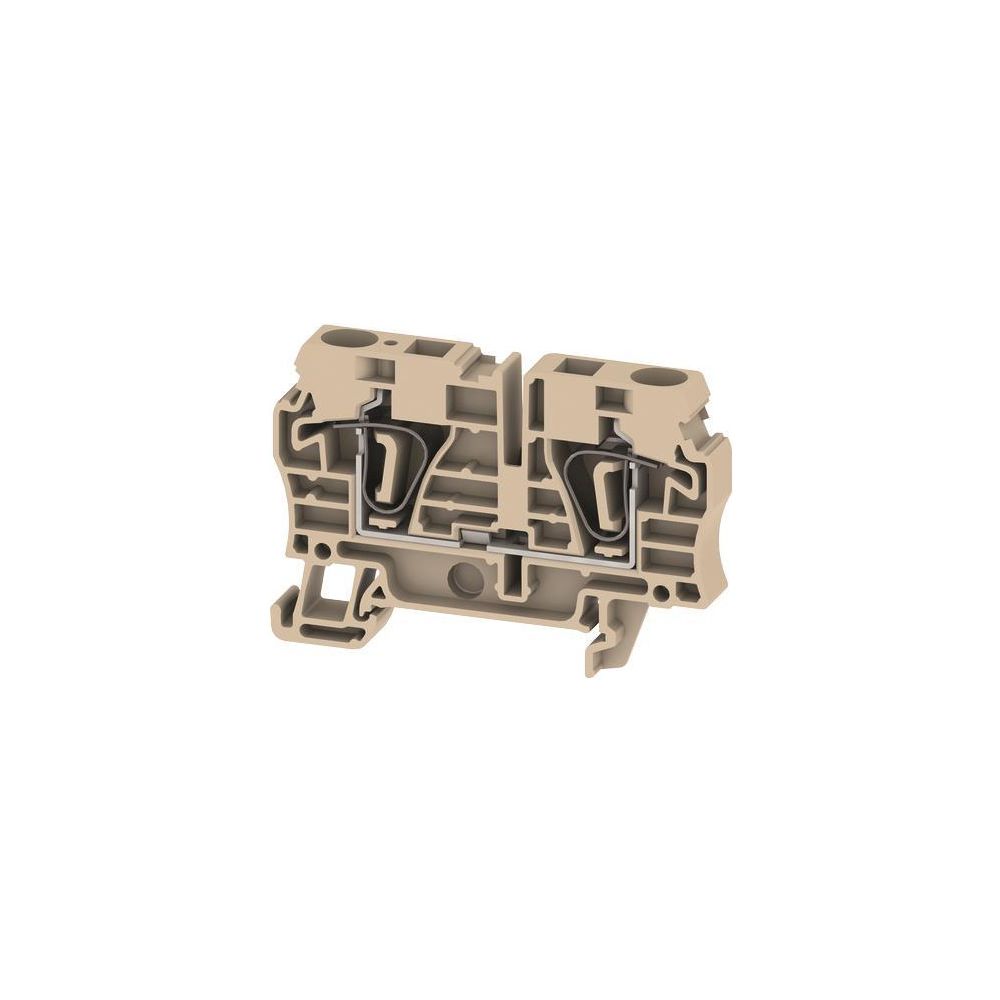

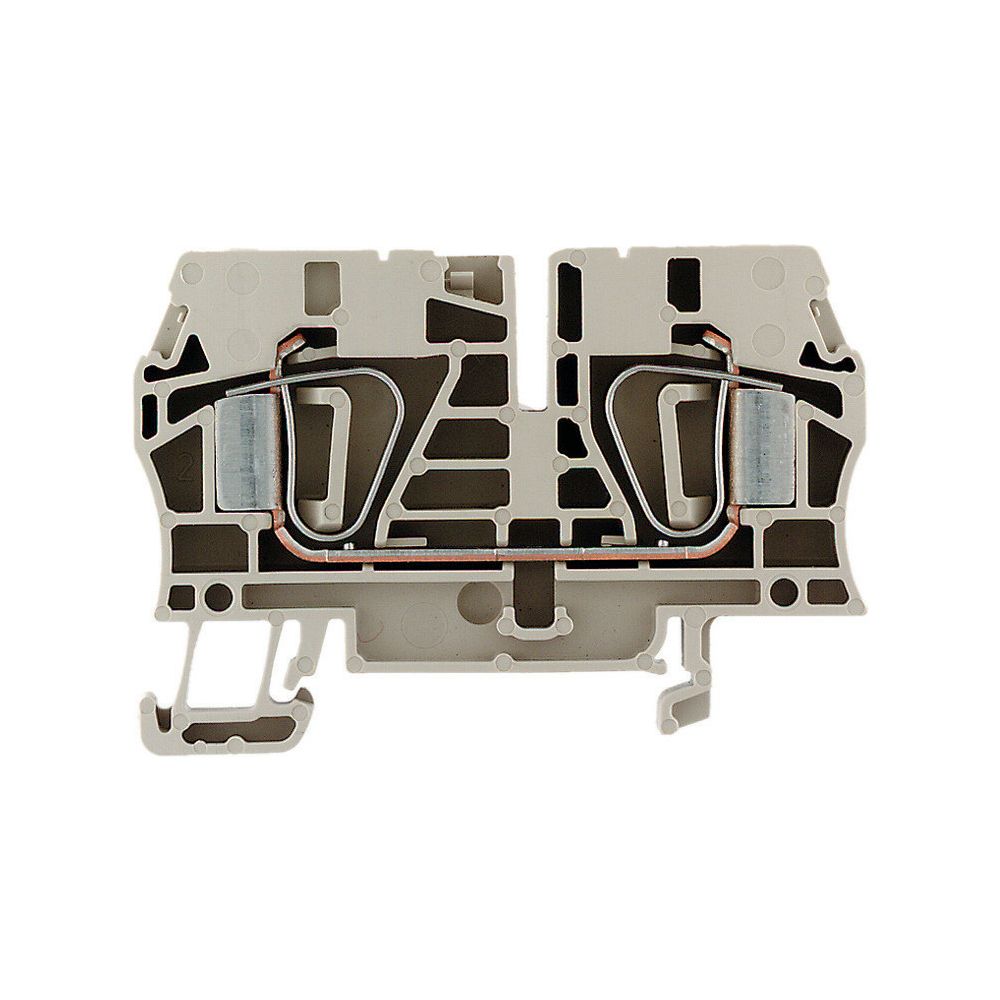

Weidmüller Durchgangsklemme ZDU 6, 800V 41A, Thermoplast, Beige
Die Weidmüller Durchgangsklemme ZDU 6 ermöglicht eine effiziente und sichere Leiterverbindung mittels zuverlässiger Zugfederanschlusstechnik. Das einetagige Bauteil ist für die Montage auf Hutschienen des Typs TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich.
Robuste Anschlusstechnik
Die Klemme besteht aus widerstandsfähigem Thermoplast mit einer hohen thermischen Beständigkeit von -50 °C bis 120 °C. Mit zwei Klemmstellen pro Etage und der Option, Potenziale über steckbare Standardquerverbindungen flexibel zu verteilen, bietet das System eine hohe Funktionalität für anspruchsvolle Elektroinstallationen. Die Ausführung ist zudem für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 41 A
- Anschlussart: Federzuganschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt eindrähtig: 0,22 - 10 mm²
- Leiterquerschnitt feindrähtig: 0,22 - 10 mm²
- Betriebstemperatur: -50 bis 120 °C
- Breite: 8,1 mm
- Höhe: 65 mm
- Tiefe: 45 mm
Durch die Kombination aus kompakter Bauweise und einer Bemessungsspannung von 800 V bei einem Strom von 41 A stellt diese Durchgangsklemme eine leistungsfähige Lösung für die professionelle Schaltschrankverdrahtung dar. Die Verwendung hochwertiger Materialien und die Eignung für den Ex-Bereich unterstützen eine sichere und langlebige Installation in industriellen Anwendungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,22 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,22 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,22 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,22 - 6 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1608620000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -50 - 120 |
| Breite | 8,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190207892 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,911 kg |
| Höhe | 65 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
