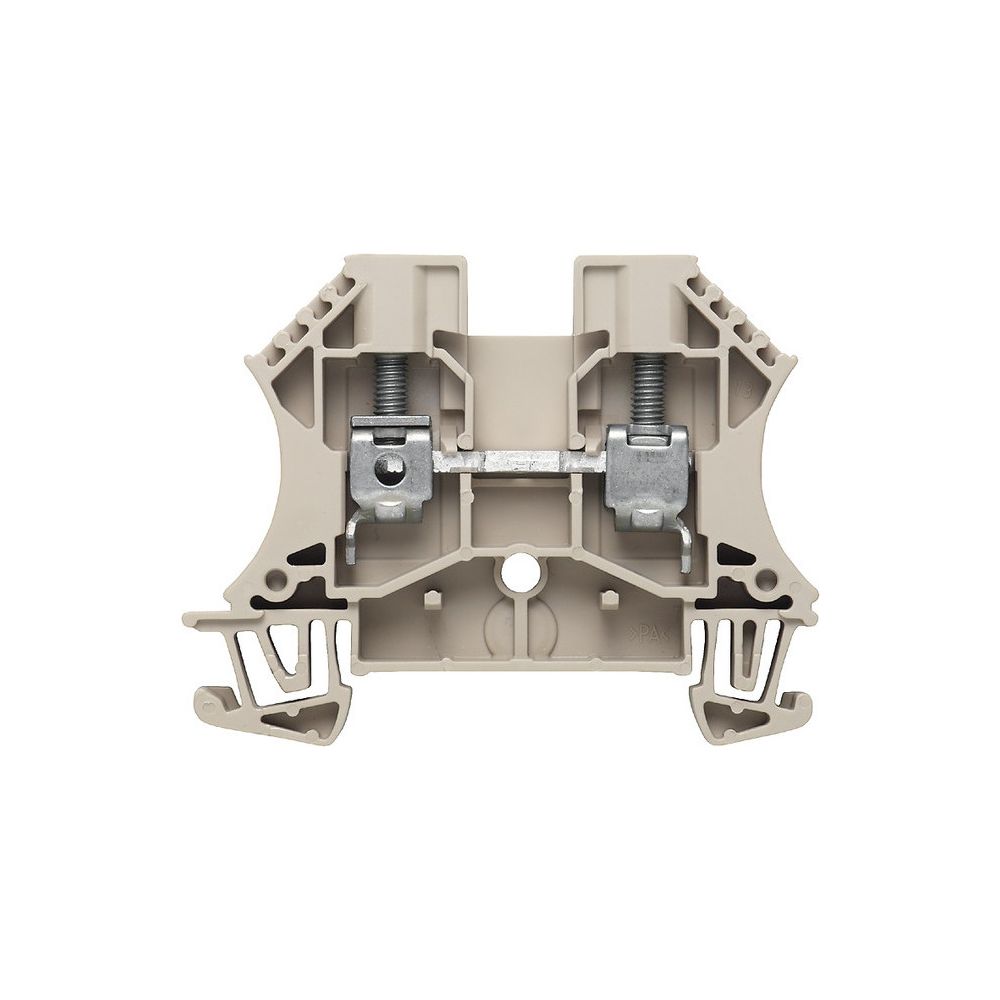

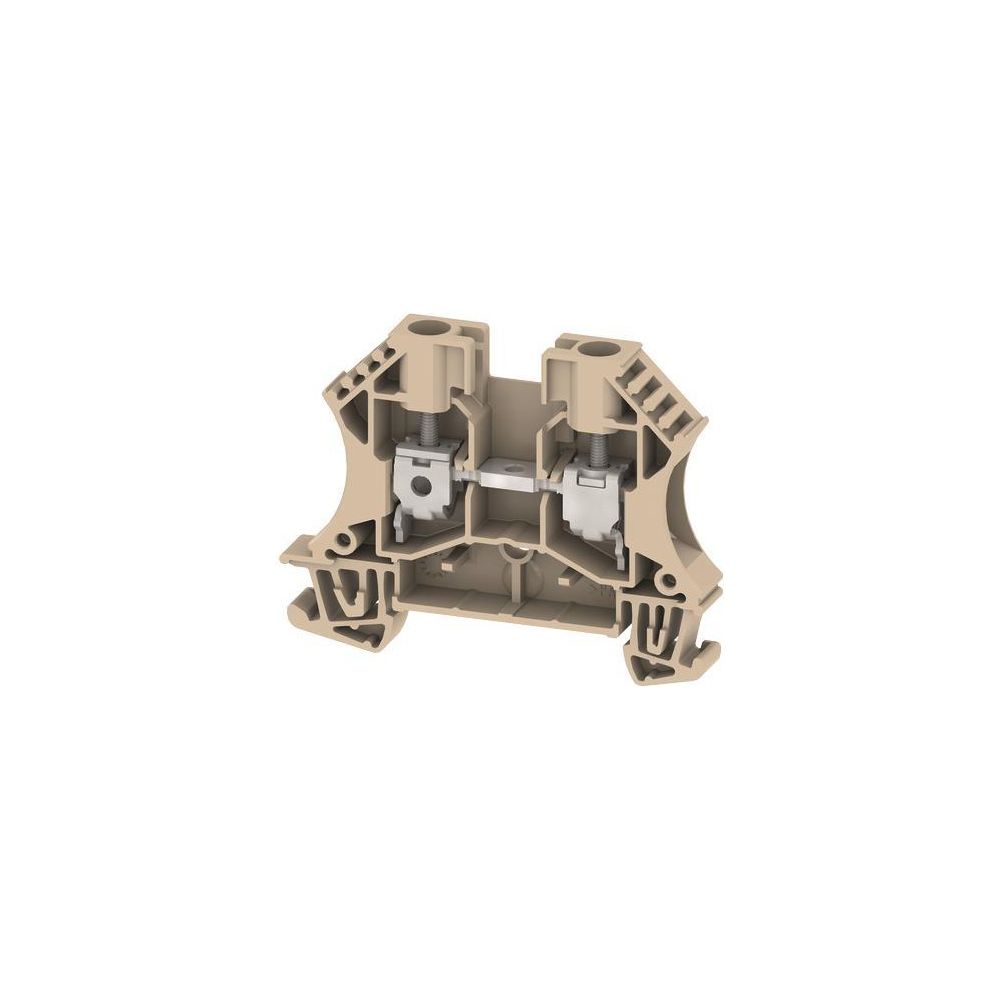

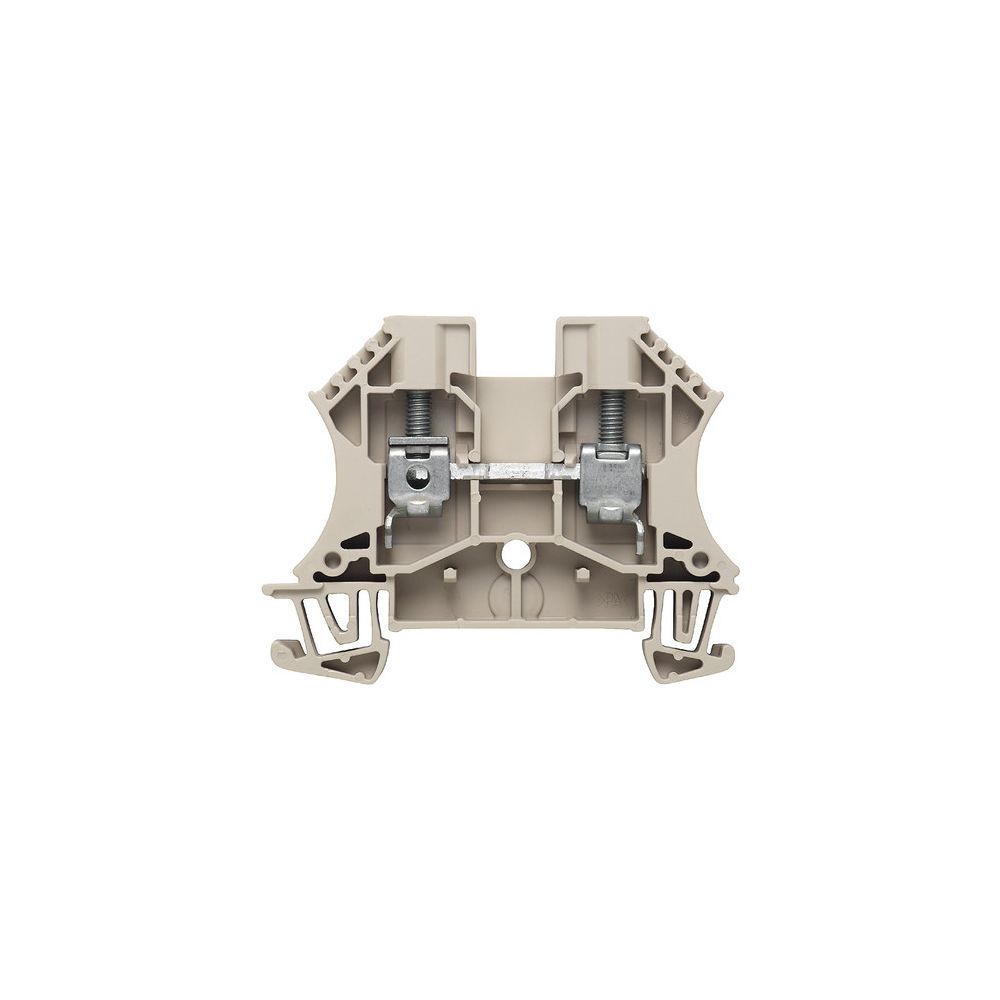

Weidmüller Durchgangsklemme WDU 6, 6mm2, 800V, 41A, Schraubanschluss, Thermoplast, Beige
Die Weidmüller WDU 6 Durchgangsklemme ermöglicht eine sichere elektrische Verbindung mittels bewährtem Schraubanschluss. Die einetagige Reihenklemme ist für Leiterquerschnitte von 0,5 bis 10 mm² ausgelegt und für die Montage auf Hutschienen des Typs TH35 konzipiert. Dank der robusten Konstruktion aus Thermoplast und einer Stromschiene aus verzinntem Kupfer eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen.
Robuste Anschlusstechnik
Die Klemme zeichnet sich durch hohe mechanische Stabilität und Leitfähigkeit aus. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A bietet sie eine leistungsfähige Lösung für die Energieverteilung. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen nach Ex e geeignet und erfüllt mit der Brennbarkeitsklasse V0 nach UL 94 hohe Sicherheitsstandards. Der Betriebstemperaturbereich von -60 bis 130 °C erlaubt den Einsatz in unterschiedlichsten Umgebungen.
Kompaktes Design
Die WDU 6 überzeugt durch eine Breite von 7,9 mm und zwei Klemmstellen pro Etage. Durch die Verwendung hochwertiger Materialien wird eine dauerhaft sichere Kontaktierung von Kupferleitern sichergestellt. Für den Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 41 A
- Leiterquerschnitt: 0,5 - 10 mm²
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Breite: 7,9 mm
- Betriebstemperatur: -60 bis 130 °C
- Explosionsschutz: Ex e
Die Weidmüller WDU 6 Durchgangsklemme kombiniert eine hohe elektrische Belastbarkeit von 41 A bei 800 V mit einer kompakten Bauweise. Durch die Eignung für Kupferleiter und die Zertifizierung für explosionsgefährdete Bereiche nach Ex e stellt sie eine vielseitige Komponente für die professionelle Schaltschrankverdrahtung dar. Die robuste Ausführung aus Thermoplast und die einfache Montage auf der Hutschiene TH35 unterstützen eine effiziente Installation.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 10 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020200000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -60 - 130 |
| Breite | 7,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190163440 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,355 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
