Beschreibung

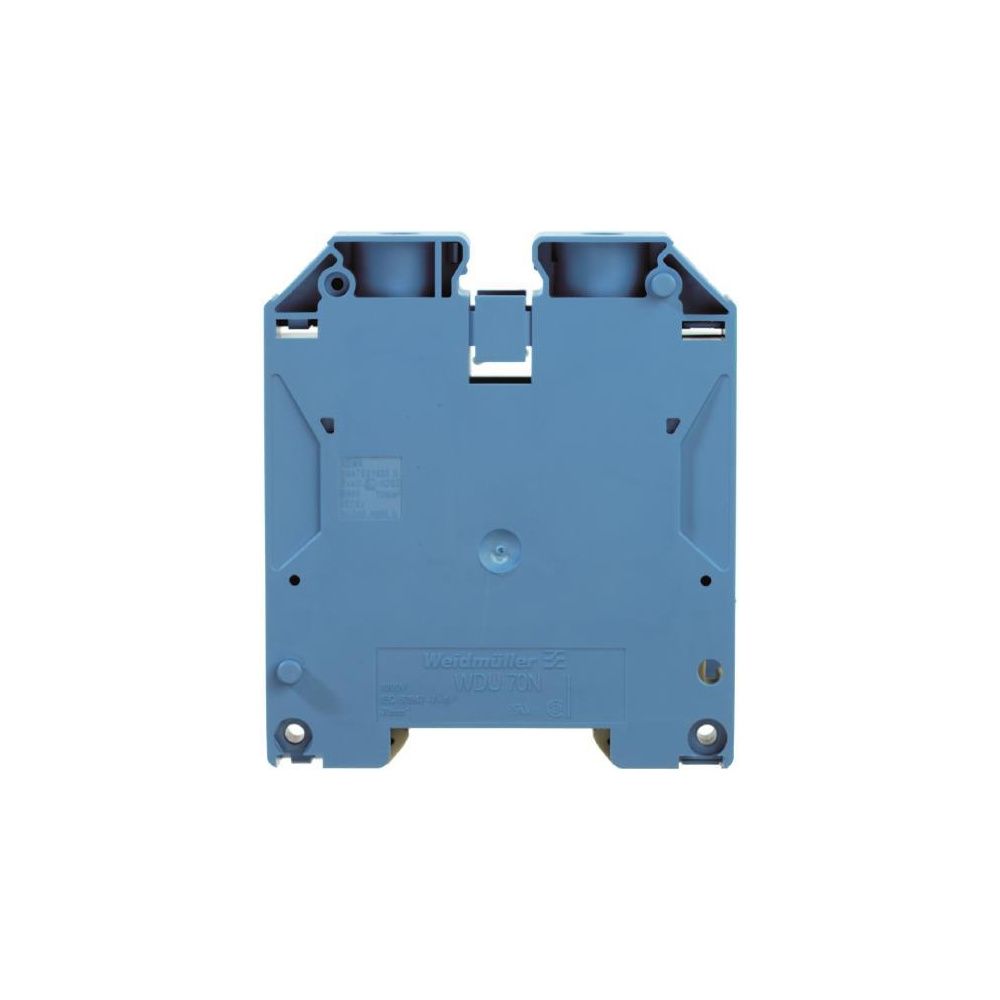

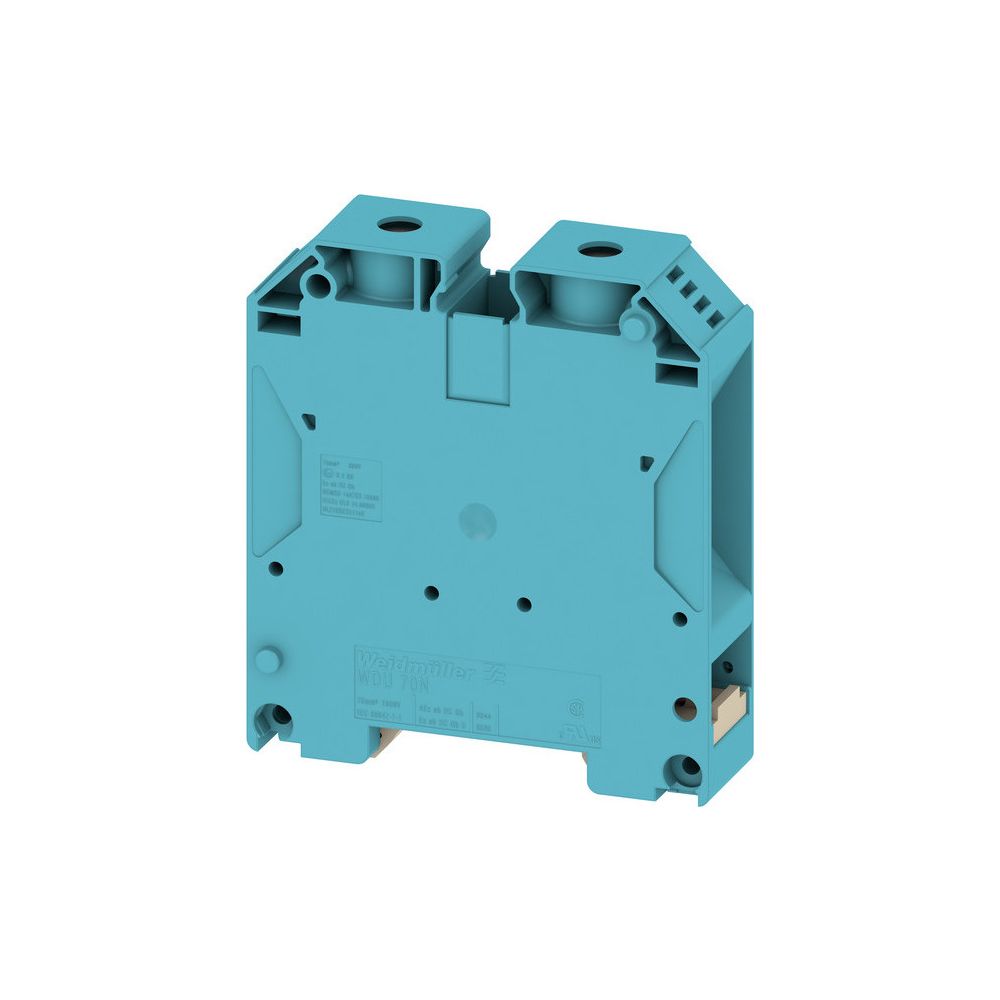

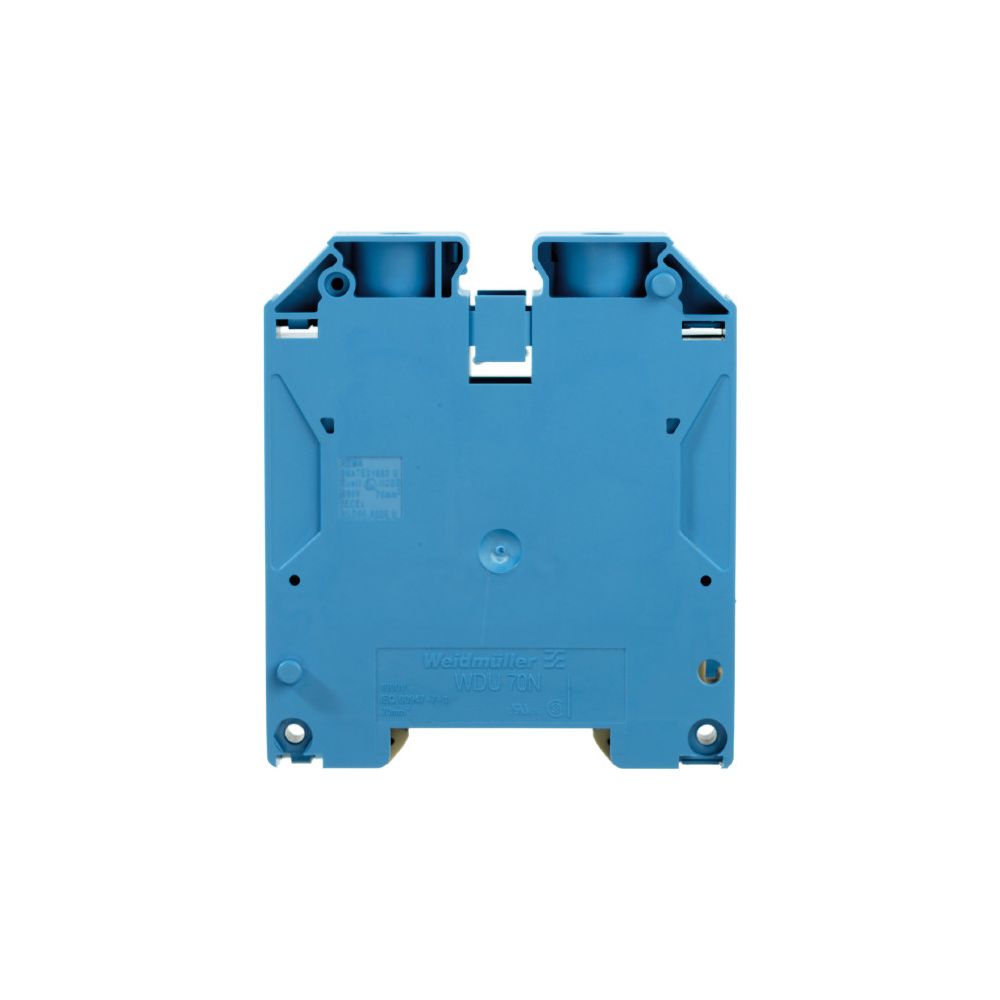

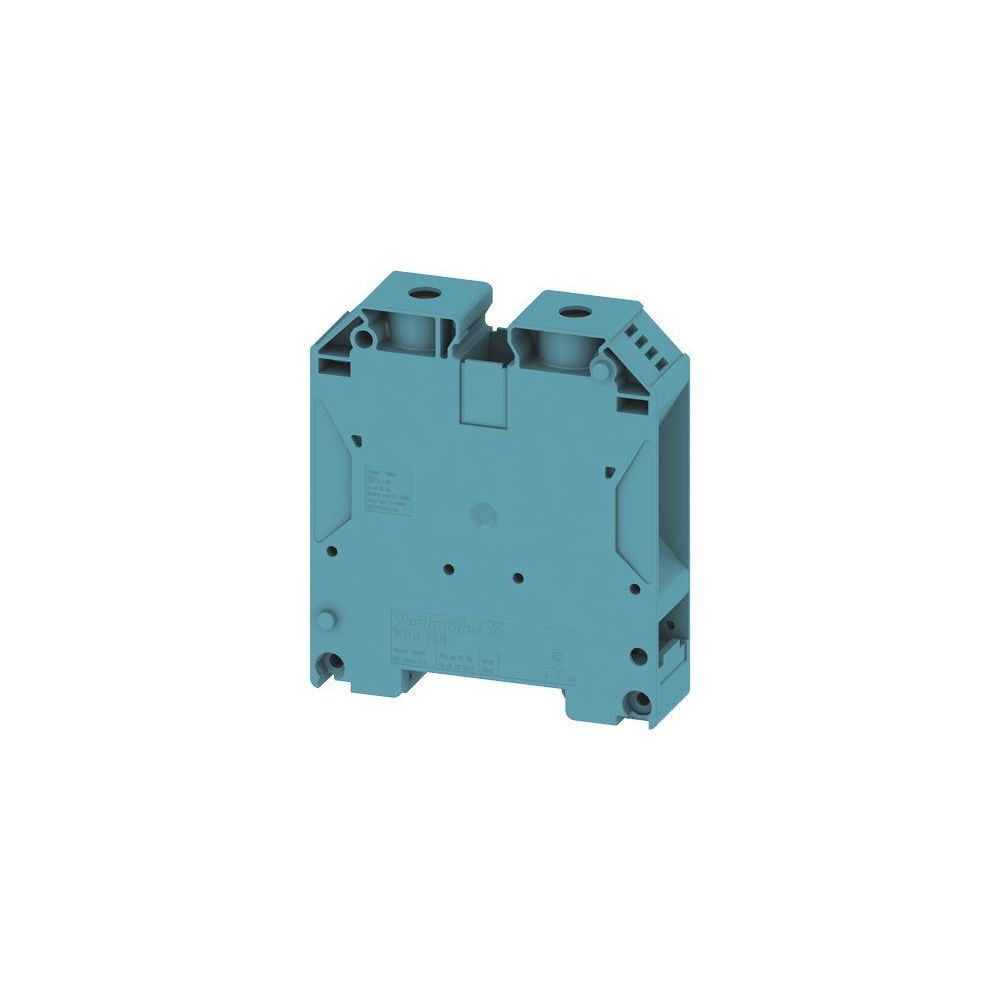

Weidmüller Durchgangs-Reihenklemme WDU 70N/35, 192A, 1000V, 20,5x75x85mm, Thermoplast, Blau
Die blaue Durchgangs-Reihenklemme WDU 70N von Weidmüller ermöglicht eine sichere elektrische Verbindung für Leiterquerschnitte bis 95 mm². Die Komponente ist für die Montage auf einer Hutschiene TH35 konzipiert und zeichnet sich durch eine hohe Belastbarkeit sowie die Eignung für explosionsgefährdete Bereiche aus. Dank des bewährten Schraubanschlusses eignet sich das Bauteil für anspruchsvolle industrielle Applikationen.
Robuste Konstruktion
Der Isolierkörper besteht aus Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Für die mechanische Stabilität und eine hohe Leitfähigkeit sorgt die Verwendung von gehärtetem Stahl in Kombination mit verzinntem Kupfer. Die Klemme ist für einen Bemessungsstrom von 192 A sowie eine Bemessungsspannung von 1000 V ausgelegt und bietet mit zwei Klemmstellen pro Etage eine zuverlässige Kontaktierung für Kupferleiter.
Flexibler Einsatzbereich
Die Reihenklemme ist für einen Betriebstemperaturbereich von -60 °C bis 130 °C spezifiziert und erfüllt die Anforderungen für eine explosionsgeprüfte Ausführung nach Ex e. Mit einer Baubreite von 20,5 mm lässt sie sich effizient auf der Tragschiene montieren. Die Ausführung ist für den Anschluss von feindrähtigen, mehrdrähtigen sowie eindrähtigen Leitern optimiert und erfordert keine zusätzliche Abschlussplatte.
Die Durchgangs-Reihenklemme überzeugt durch ihre hohe Stromtragfähigkeit von 192 A und ihre robuste Bauweise. Sie bietet eine zuverlässige Lösung für komplexe Verkabelungen, bei denen eine sichere Verbindung von Leitern bis 95 mm² erforderlich ist. Durch die Eignung für den Ex-Bereich und den weiten Temperaturbereich von -60 °C bis 130 °C stellt sie eine langlebige Komponente für elektrische Installationen dar.
Technische Daten
- Bemessungsstrom: 192 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt mehrdrähtig: 16 - 95 mm²
- Leiterquerschnitt feindrähtig: 16 - 70 mm²
- Montageart: Hutschiene TH35
- Breite: 20,5 mm
- Höhe: 75 mm
- Tiefe: 85 mm
- Betriebstemperatur: -60 - 130 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 - 70 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 16 - 70 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 16 - 95 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-9512420000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 192 |
| Betriebstemperatur | -60 - 130 |
| Breite | 20,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190403973 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,272 kg |
| Höhe | 75 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 16 |
| QS feindrähtig | 16 |
| QS mehrdrähtig | 16 |
| Tiefe | 85 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
