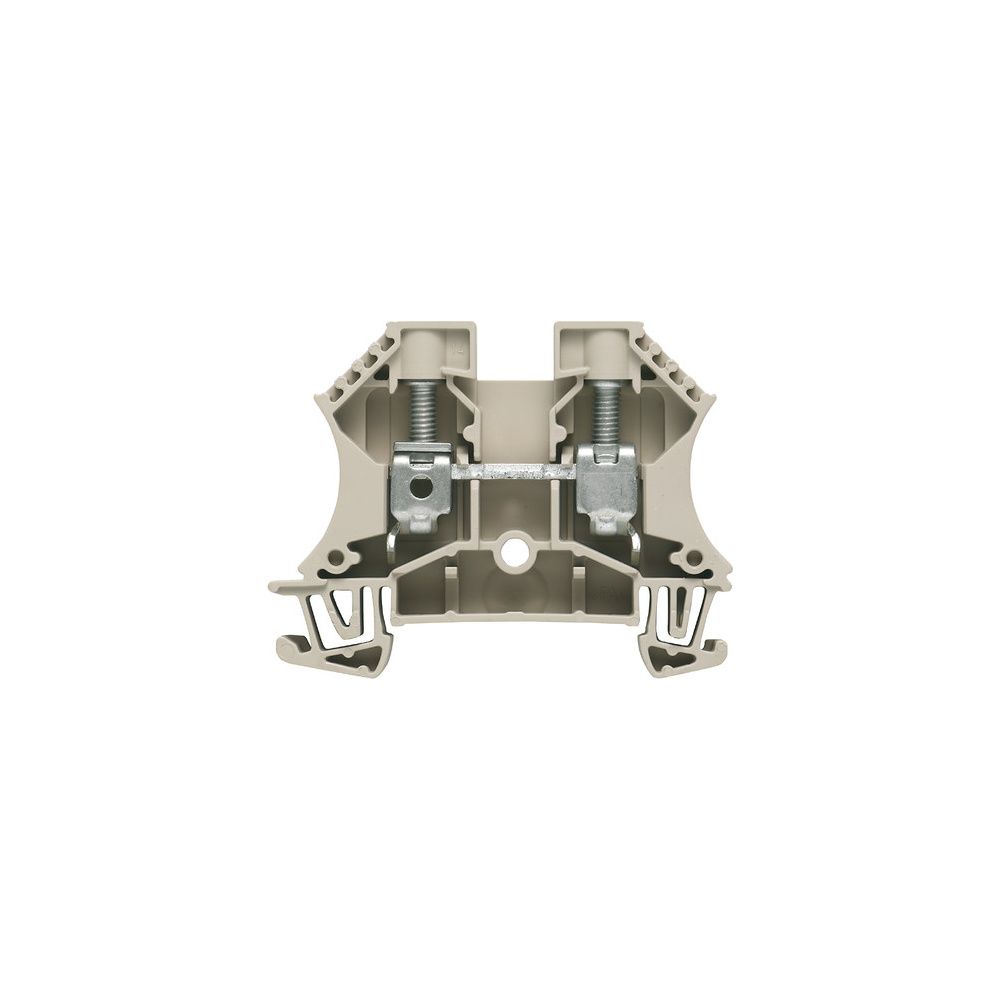

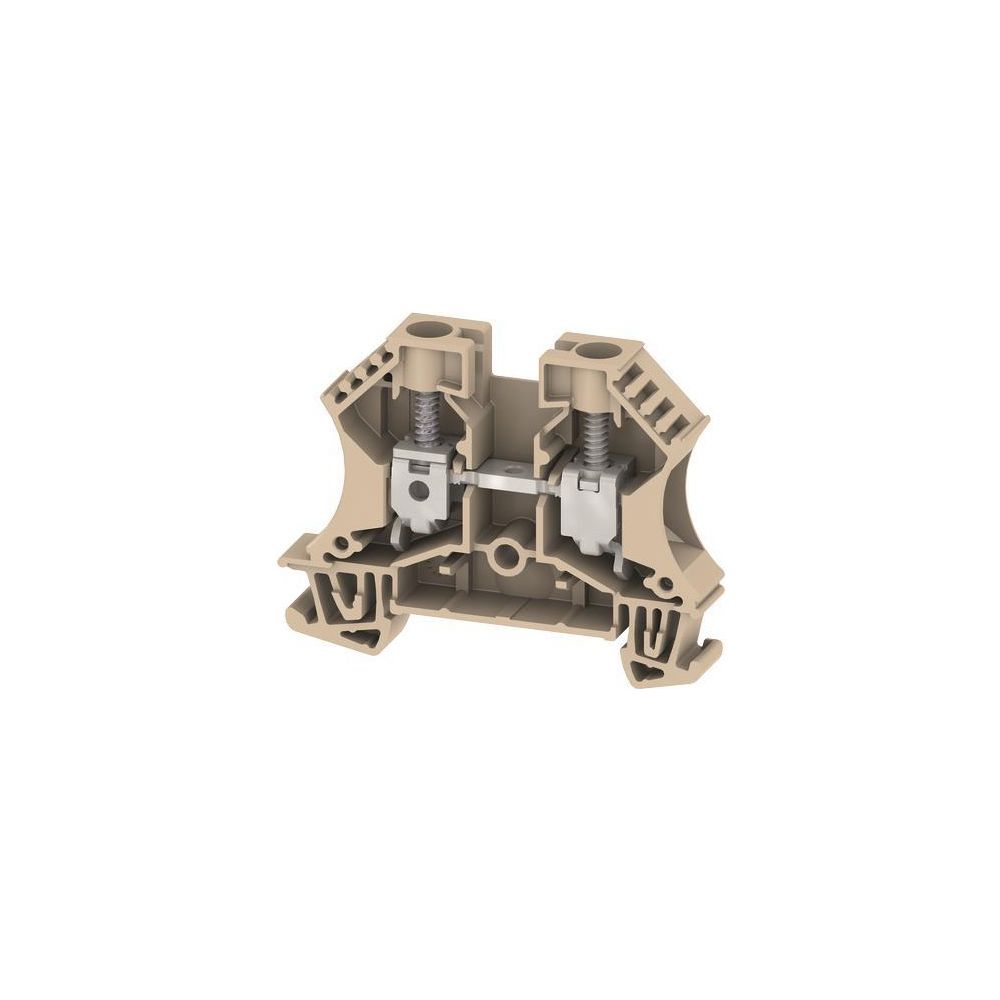

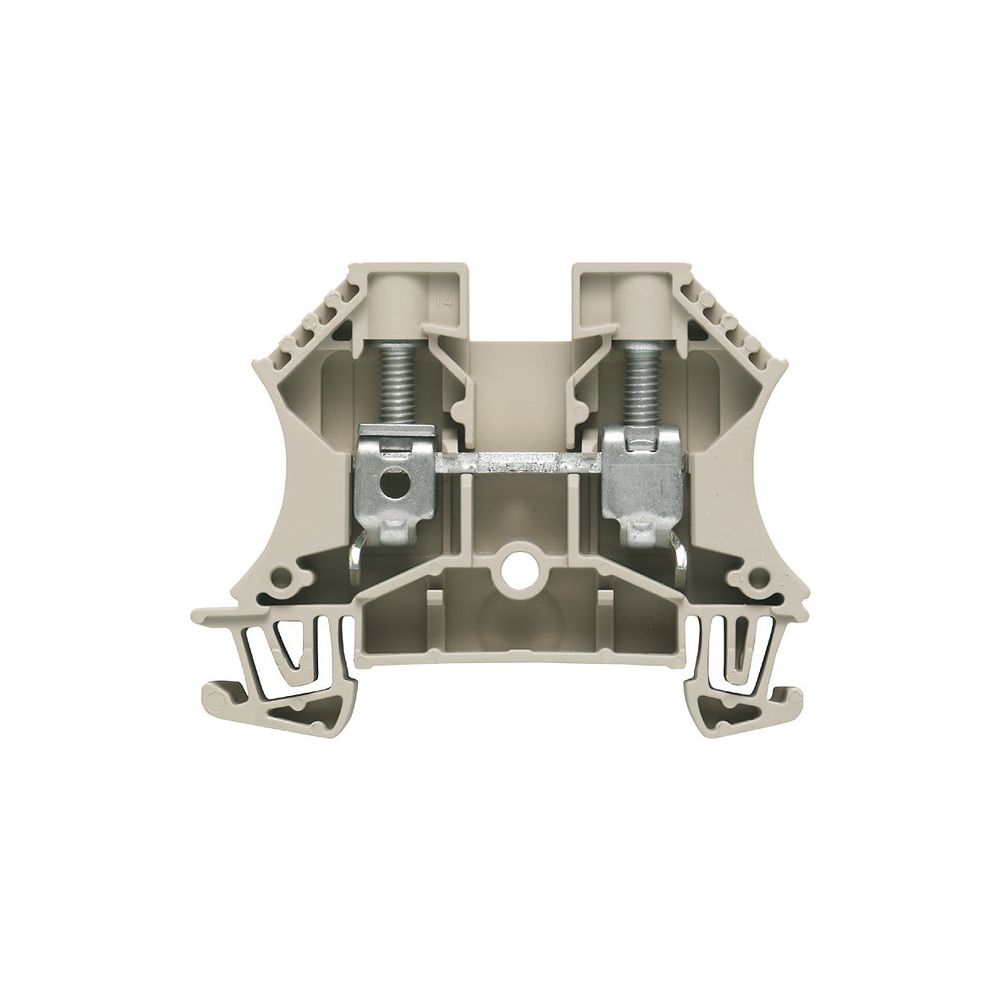

Weidmüller Durchgangsklemme WDU 10, 1000V 57A, Thermoplast, Beige
Die Weidmüller WDU 10 Durchgangsklemme ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Mit einem Bemessungsstrom von 57 A und einer Bemessungsspannung von 1000 V ist sie für anspruchsvolle industrielle Anwendungen ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen nach Ex e zugelassen.
Robuste Konstruktion für hohe Anforderungen
Der Isolierkörper besteht aus hochwertigem Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Stromschiene ist aus verzinntem Kupfer gefertigt, was eine dauerhaft hohe Leitfähigkeit sicherstellt. Die Klemme ist für die Montage auf Hutschienen des Typs TH35 konzipiert und bietet mit zwei Klemmstellen auf einer Etage eine effiziente Verdrahtungsmöglichkeit für Leiterquerschnitte von 1,31 bis 16 mm².
Technische Daten
- Bemessungsstrom: 57 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 1,31 - 16 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Breite: 9,9 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -60 bis 130 °C
- Explosionsschutz: Ex e
Diese Durchgangsklemme überzeugt durch ihre mechanische Stabilität und elektrische Leistungsfähigkeit. Dank des weiten Betriebstemperaturbereichs von -60 bis 130 °C und der Eignung für Kupferleiter ist sie vielseitig einsetzbar. Die kompakte Baubreite von 9,9 mm unterstützt eine platzsparende Anordnung im Schaltschrank, während die robuste Ausführung für eine sichere Kontaktierung bei 57 A und 1000 V sorgt.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,31 - 16 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020300000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 9,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190068868 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,901 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
