Beschreibung

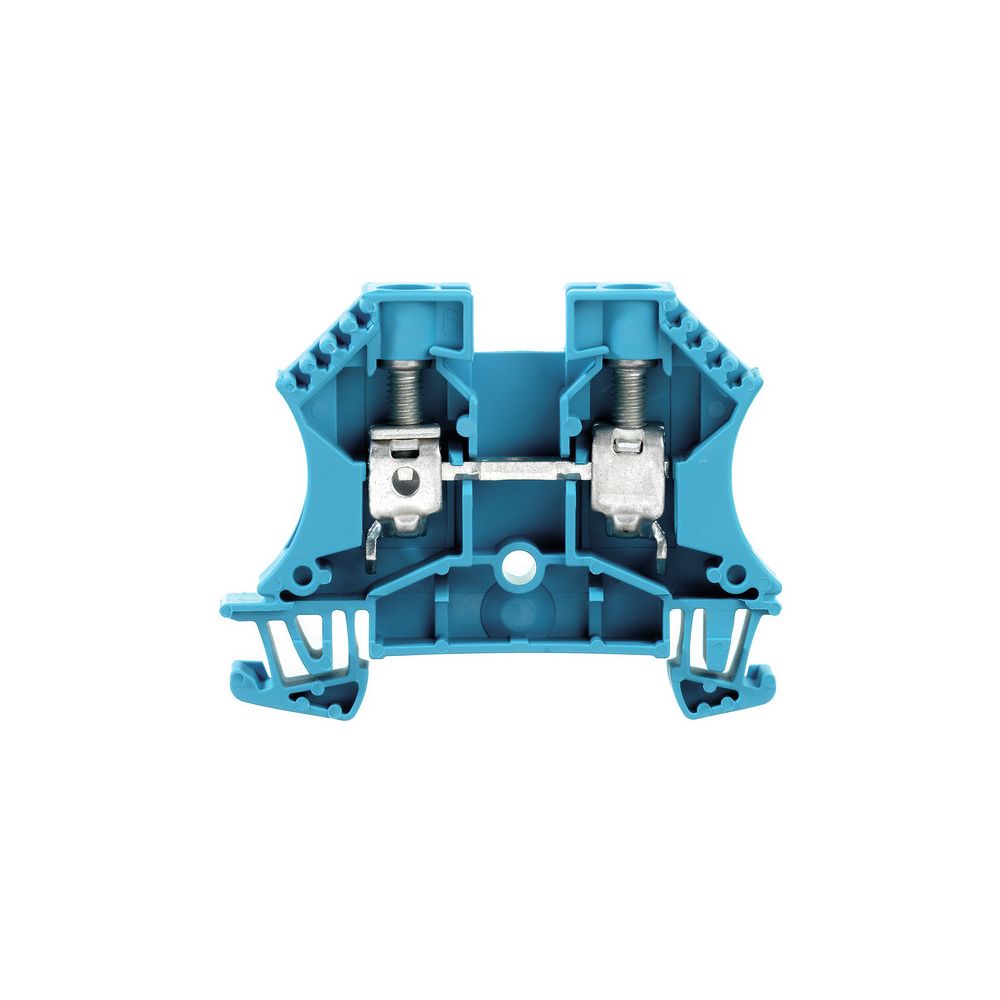

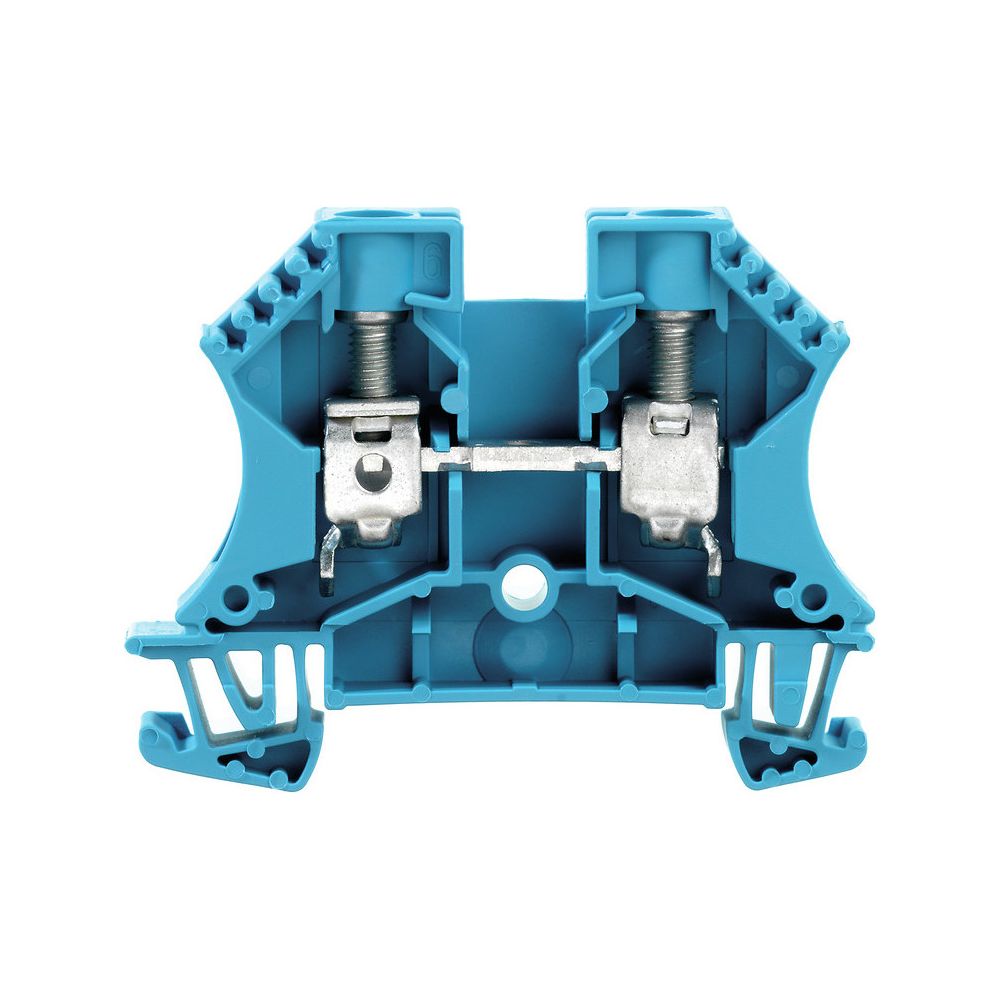

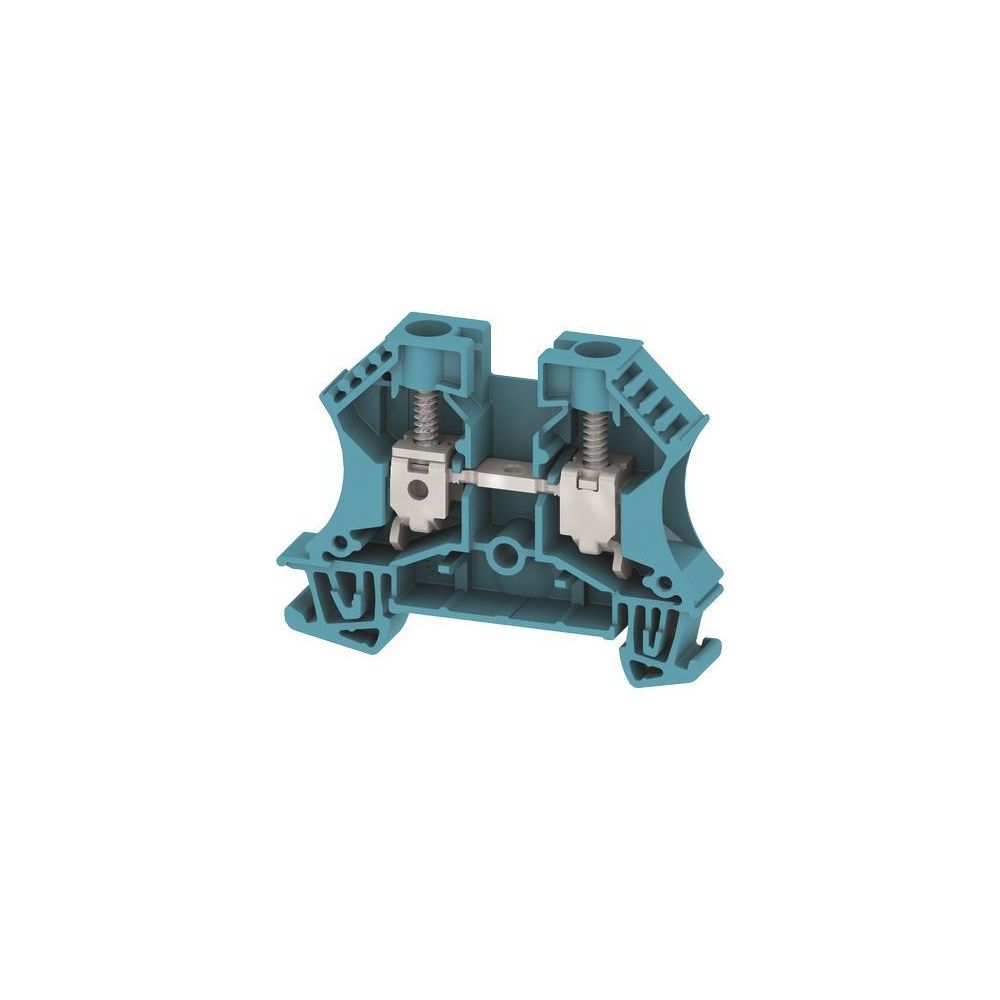

Weidmüller Durchgangsklemme WDU 10 BL, 1000V 57A 9,9x60x46,5mm, Thermoplast, Blau
Die blaue Durchgangsklemme der Serie WDU von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 57 A ist sie für anspruchsvolle industrielle Anwendungen ausgelegt. Die Komponente ist für die Montage auf Hutschienen des Typs TH35 konzipiert.
Robuste Konstruktion
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen und für Betriebstemperaturen von -60 °C bis 130 °C ausgelegt. Eine Abschlussplatte ist für den ordnungsgemäßen Betrieb erforderlich.
Flexibler Anschlussbereich
Die einetagige Reihenklemme verfügt über zwei Klemmstellen und eignet sich für Kupferleiter mit einem Querschnitt von 1,31 mm² bis 16 mm². Durch die kompakte Bauweise mit einer Breite von 9,9 mm lässt sie sich effizient in Schaltschränken und Verteilersystemen verbauen.
Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und Flexibilität bei der Leiteraufnahme. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 57 A bietet sie eine sichere Lösung für vielfältige Applikationen. Die robuste Ausführung aus Thermoplast und die Eignung für Ex-Bereiche gewährleisten eine dauerhafte Funktionalität unter anspruchsvollen Bedingungen.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 57 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 1,31 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 9,9 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -60 - 130 °C
- Explosionsschutz: Ex e
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,31 - 16 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020380000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 9,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190166359 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,91 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
