Beschreibung

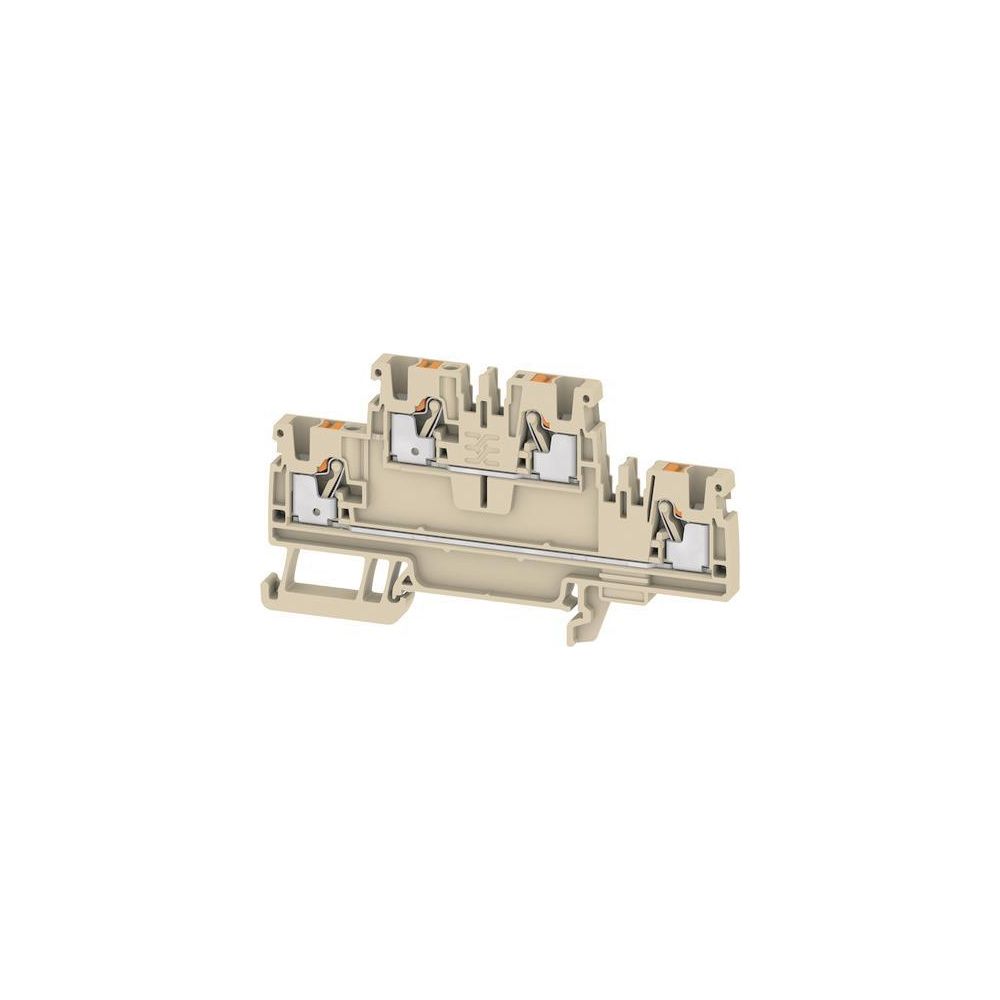

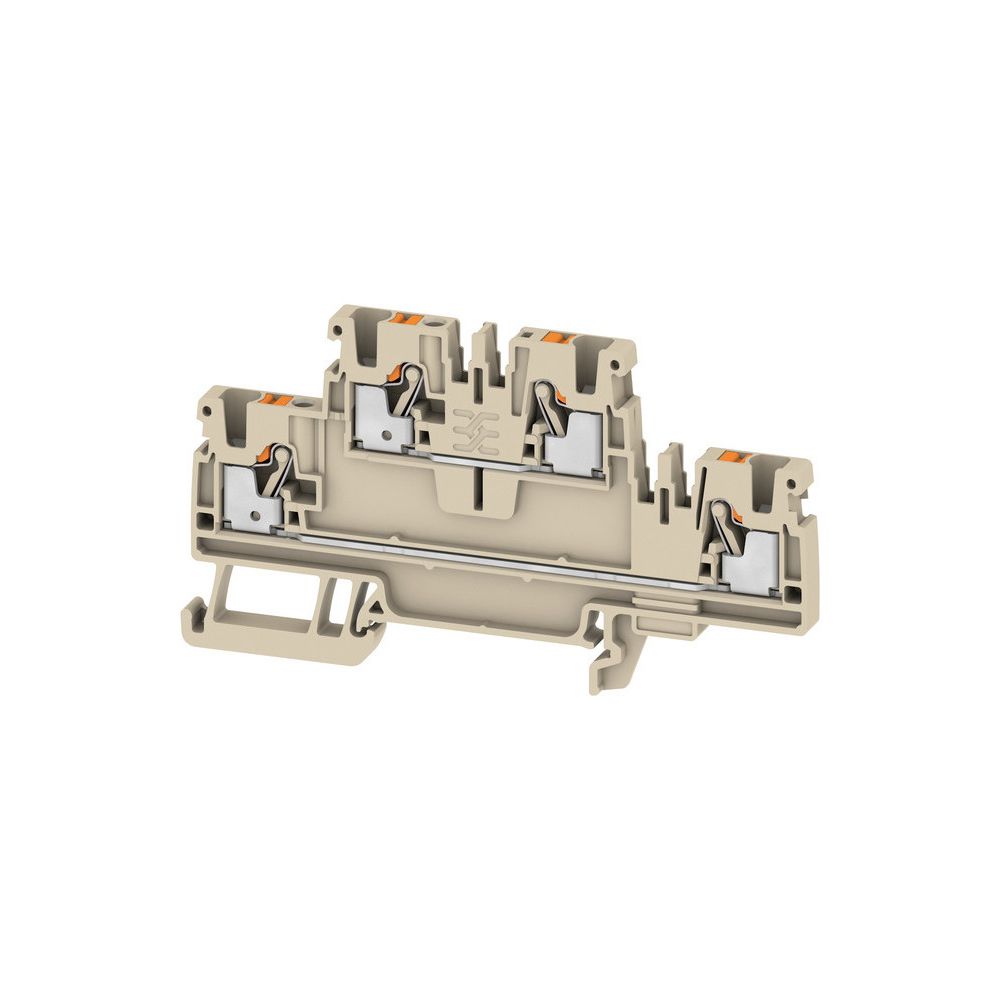

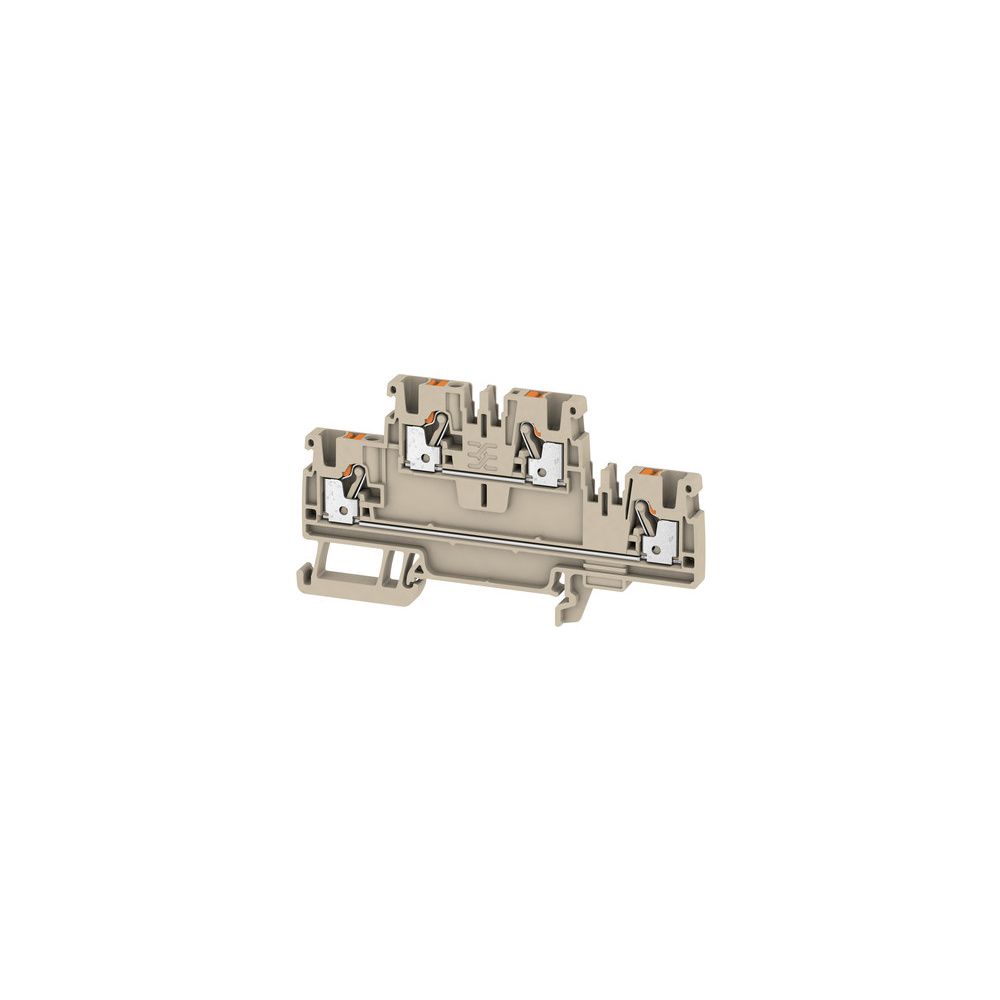

Weidmüller Durchgangs-Reihenklemme A-Reihe A2T 2.5, 24A 800V, Thermoplast, Beige
Die zweistöckige Durchgangs-Reihenklemme aus der A-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH IN-Technologie. Mit vier Anschlüssen auf zwei Etagen bietet das Bauteil eine kompakte Lösung für die elektrische Installation auf Hutschienen. Die Klemme ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt und weist eine hohe thermische Beständigkeit auf.
Effiziente Anschlusstechnik
Die PUSH IN-Technologie sorgt für eine schnelle und sichere Kontaktierung von Kupferleitern. Durch die zwei Etagen mit jeweils zwei Klemmstellen wird eine hohe Packungsdichte im Schaltschrank erreicht, wobei die Etagen intern nicht gebrückt sind. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Vielseitige Einsatzmöglichkeiten
Das Bauteil ist für einen Bemessungsstrom von 24 A sowie eine Bemessungsspannung von 800 V ausgelegt. Dank der Eignung für eine explosionsgeschützte Ausführung nach Ex e ist die Reihenklemme für ein breites Spektrum industrieller Anwendungen geeignet. Der Betriebstemperaturbereich erstreckt sich von -60 °C bis 130 °C, was einen zuverlässigen Einsatz unter variierenden klimatischen Bedingungen sicherstellt.
Die Reihenklemme überzeugt durch ihre kompakte Bauweise mit einer Breite von 5,1 mm und eine flexible Leiteraufnahme für Querschnitte von 0,14 mm² bis 4 mm². Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet sie eine leistungsfähige Basis für die professionelle Verdrahtung. Die Montage auf der Hutschiene TH35 sowie die Eignung für Ex e-Anwendungen machen sie zu einer vielseitigen Komponente für moderne Schaltschrankkonzepte.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anzahl Etagen: 2
- Anschlussart: PUSH IN Steckanschluss
- Leiterquerschnitt: 0,14 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 90 mm
- Tiefe: 50,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 4 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1547610000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118462838 |
| Etagen | 2 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,727 kg |
| Höhe | 90 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
