Beschreibung

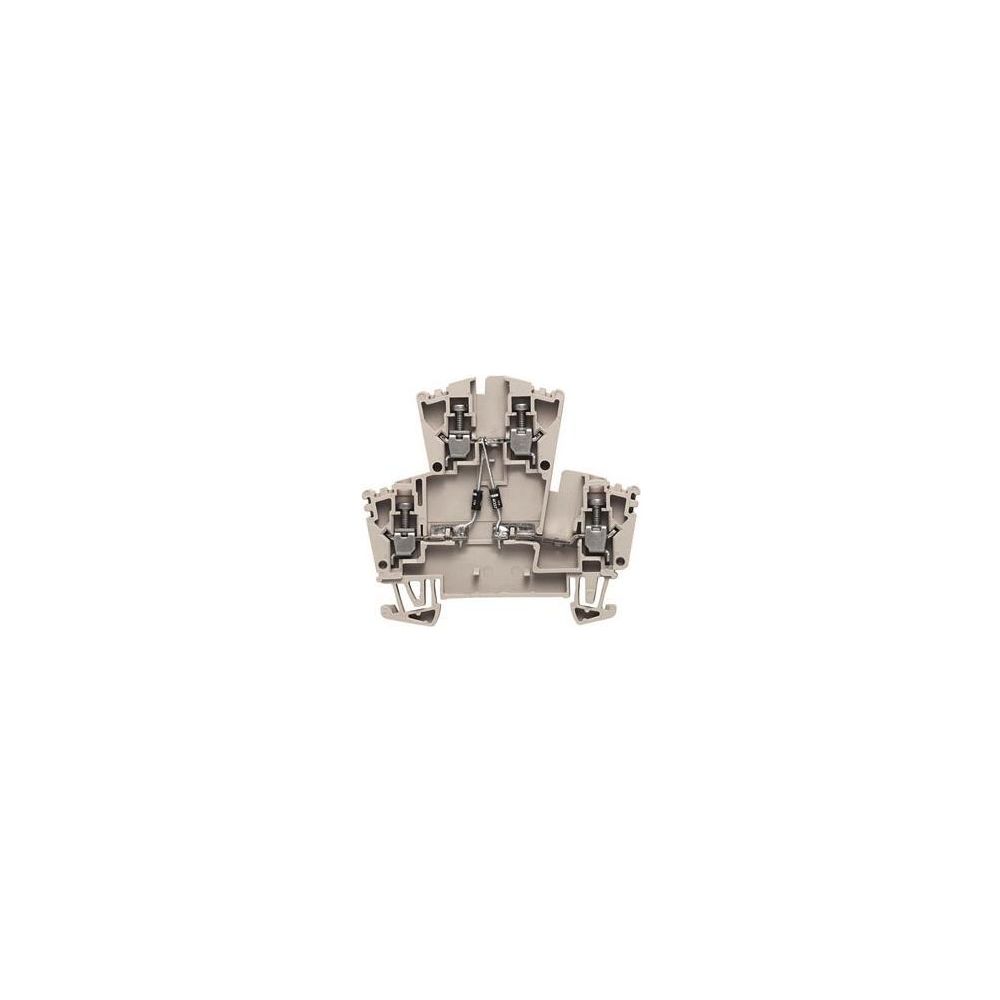

Weidmüller Bauelement-Reihenklemme WDK 2.5 2D 2.A, 2,5mm2, 400V, 0,5A, 69x5,1x62,5mm, Thermoplast, Beige, 1022600000
Diese zweietagige Bauelement-Reihenklemme mit integrierter Diode ermöglicht eine effiziente Signalverteilung und Schaltungsoptimierung in der Elektrotechnik. Das robuste Bauteil aus Thermoplast ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und bietet durch die intern gebrückten Etagen eine hohe Flexibilität bei der Verdrahtung.
Zuverlässige Anschlusstechnik
Die Reihenklemme verfügt über zwei Klemmstellen pro Etage, die mittels Schraubanschluss eine sichere Kontaktierung ermöglichen. Mit einem anschließbaren Leiterquerschnitt von bis zu 4 mm² deckt das Modul ein breites Spektrum an Installationsanforderungen ab. Der Isolierkörper entspricht der Brennbarkeitsklasse V0 nach UL 94 und ist für einen Betriebstemperaturbereich von -50 bis 120 °C ausgelegt.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 0,5 A
- Anzahl der Etagen: 2
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Bauelementetyp: Diode
- Breite: 5,1 mm
- Höhe: 69 mm
- Tiefe: 62,5 mm
Durch die kompakte Baubreite von 5,1 mm eignet sich diese Reihenklemme ideal für platzsparende Schaltschrankaufbauten. Die Kombination aus der integrierten Diode, einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 0,5 A macht sie zu einer verlässlichen Komponente für anspruchsvolle Steuerungsaufgaben. Die einfache Montage auf der Hutschiene sowie die hohe Materialbeständigkeit unterstützen eine sichere elektrische Verbindung in industriellen Anwendungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1022600000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bauelementetyp | Diode |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 0,5 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190098469 |
| Etagen intern gebrückt | Ja |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Farbe | beige |
| Gewicht | 0,341 kg |
| Höhe | 69 |
| Montageart | Hutschiene TH35 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
