Beschreibung

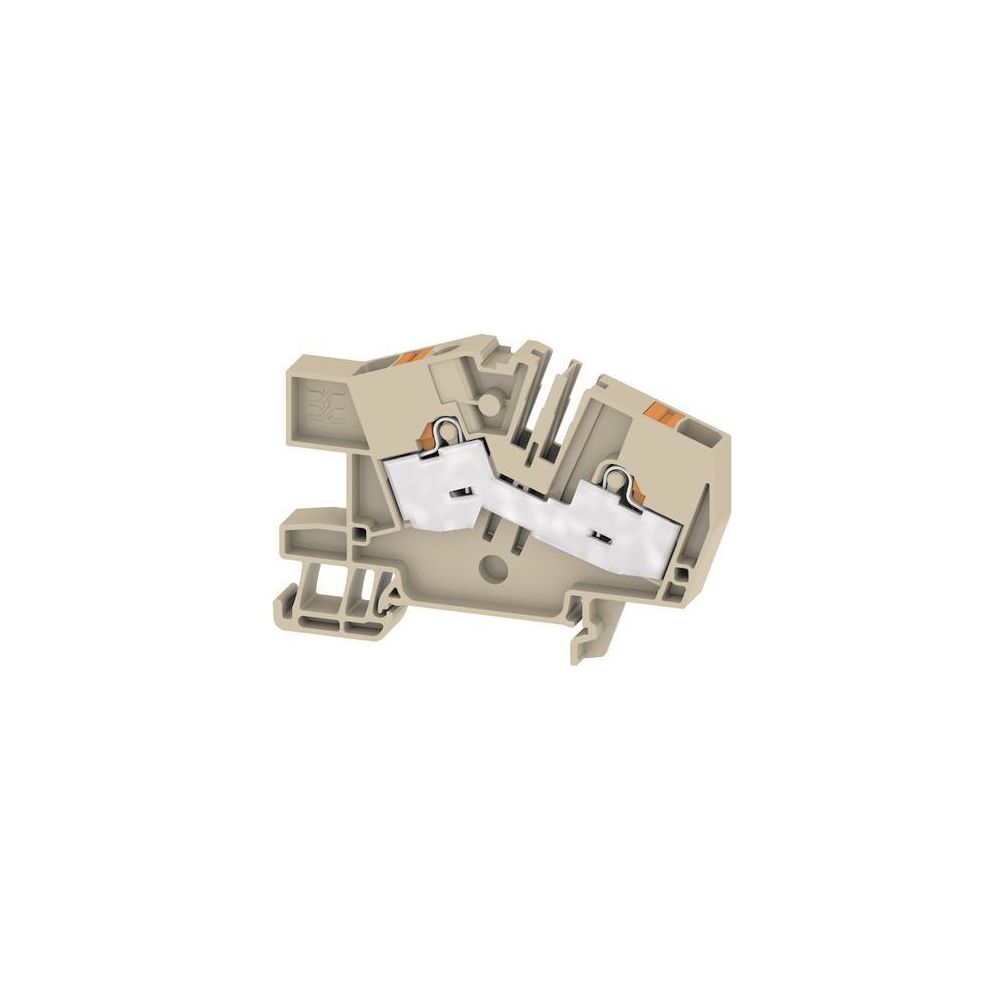

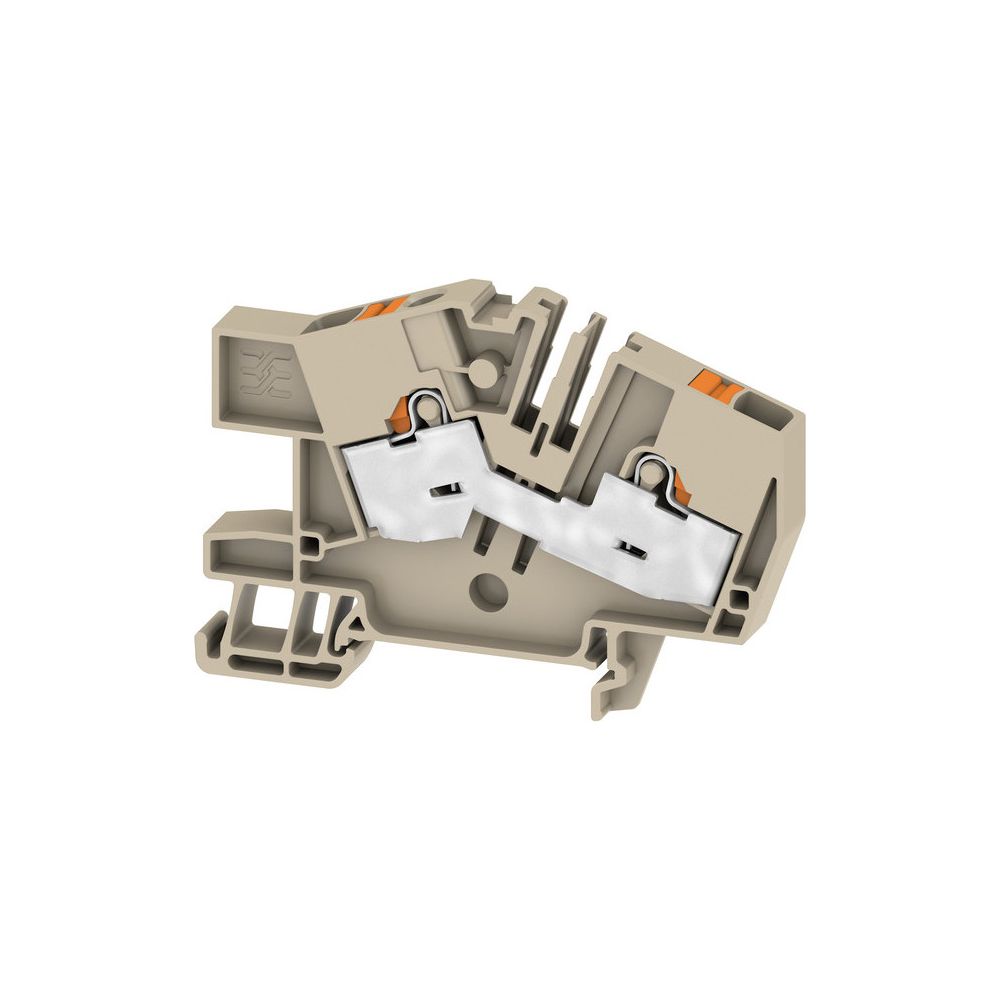

Weidmüller Durchgangs-Reihenklemme AITB 6 BB 2C, 800V 41A 8,1x76,6x52,9mm, Thermoplast, Beige
Diese Durchgangs-Reihenklemme von Weidmüller ist für die effiziente Energieverteilung in der Gebäudeinstallation konzipiert. Das einstöckige Bauteil ermöglicht eine zuverlässige elektrische Verbindung mittels Steckanschluss und ist für die Montage auf Hutschienen des Typs TH35 ausgelegt.
Robuste Konstruktion
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A bietet die Klemme eine hohe Leistungsfähigkeit. Der weite Betriebstemperaturbereich von -60 bis 130 °C unterstreicht die Eignung für diverse Einsatzumgebungen.
Flexibilität bei der Leiteranbindung
Die Klemme unterstützt eine Vielzahl von Leiterquerschnitten von 0,34 bis 10 mm² bei eindrähtigen, mehrdrähtigen und feindrähtigen Leitern ohne Aderendhülse. Bei Verwendung von Aderendhülsen ist ein Anschlussbereich von 0,34 bis 6 mm² vorgesehen. Die kompakte Bauweise mit einer Breite von 8,1 mm ermöglicht eine platzsparende Anordnung auf der Tragschiene, wobei für den Abschluss eine separate Platte erforderlich ist.
Die Durchgangs-Reihenklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 41 A und ihre vielseitigen Anschlussmöglichkeiten für Leiterquerschnitte bis zu 10 mm². Durch die robuste Materialwahl und den weiten Temperaturbereich eignet sie sich ideal für eine dauerhafte Energieverteilung in der Gebäudeinstallation. Die einfache Montage auf der TH35 Hutschiene sowie die kompakte Breite von 8,1 mm erleichtern die Installation in Verteilungen.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom In: 41 A
- Anschlussart: Steckanschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt eindrähtig: 0,34 - 10 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 0,34 - 6 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 8,1 mm
- Höhe: 76,6 mm
- Tiefe: 52,9 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,34 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,34 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,34 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,34 - 10 |
| Anschluss | Steckanschluss |
| Anzahl der Potentiale | 1 |
| Artikelnummer | WEIDMUELLER-2668700000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -60 - 130 |
| Breite | 8,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4064675030362 |
| Gewicht | 0,878 kg |
| Grundfarbe | beige |
| Höhe | 76,6 |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 52,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
