Beschreibung

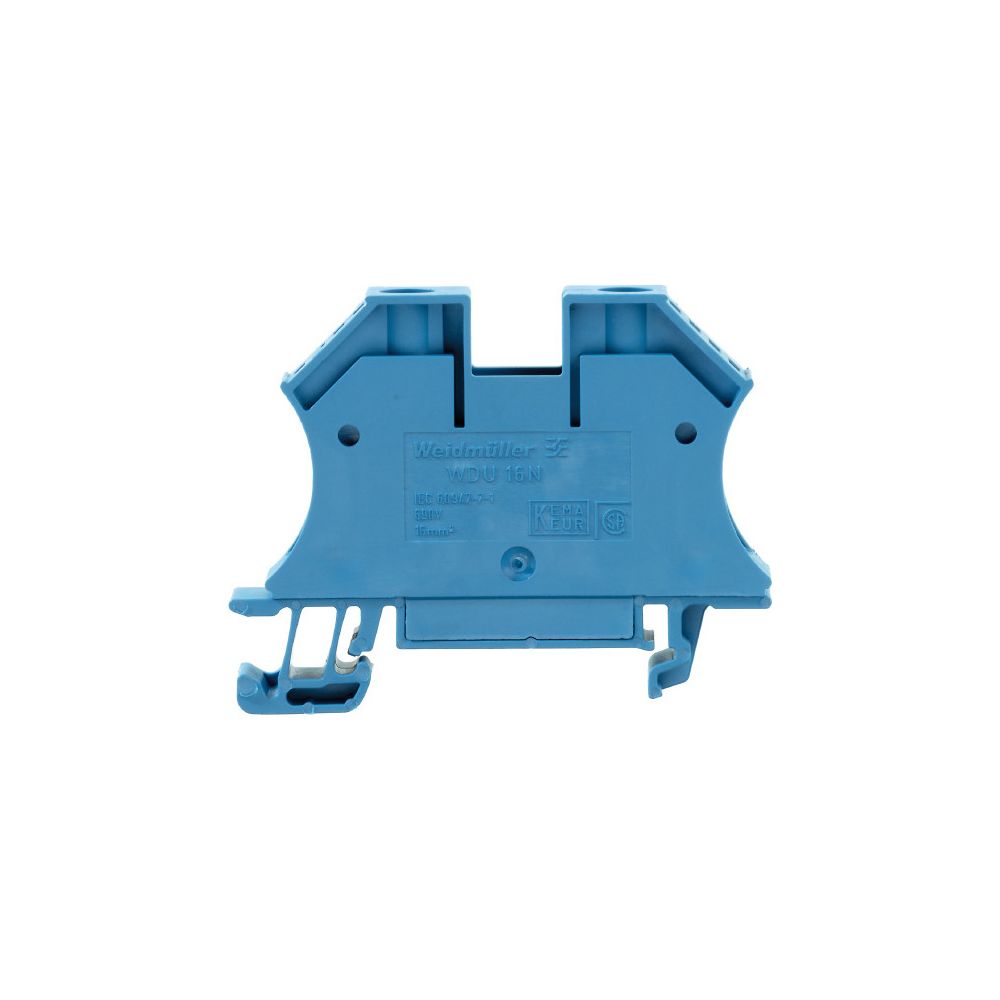

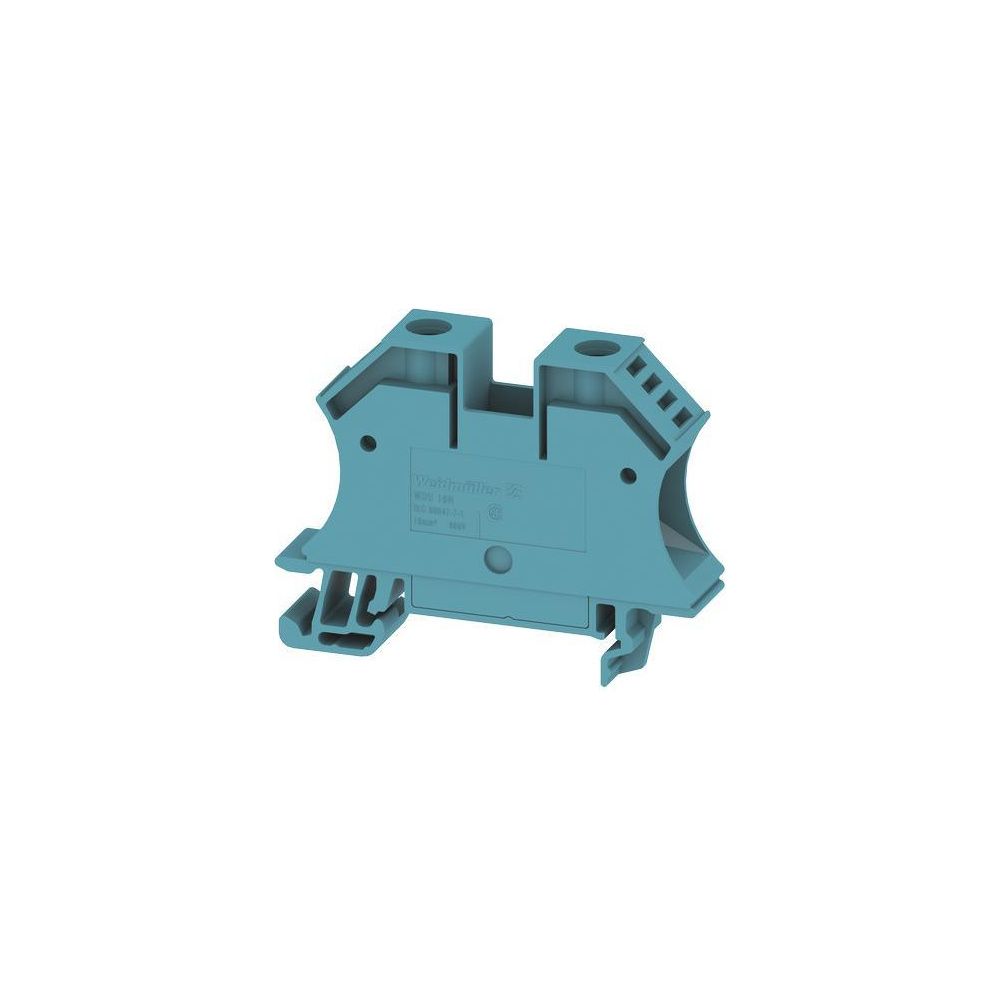

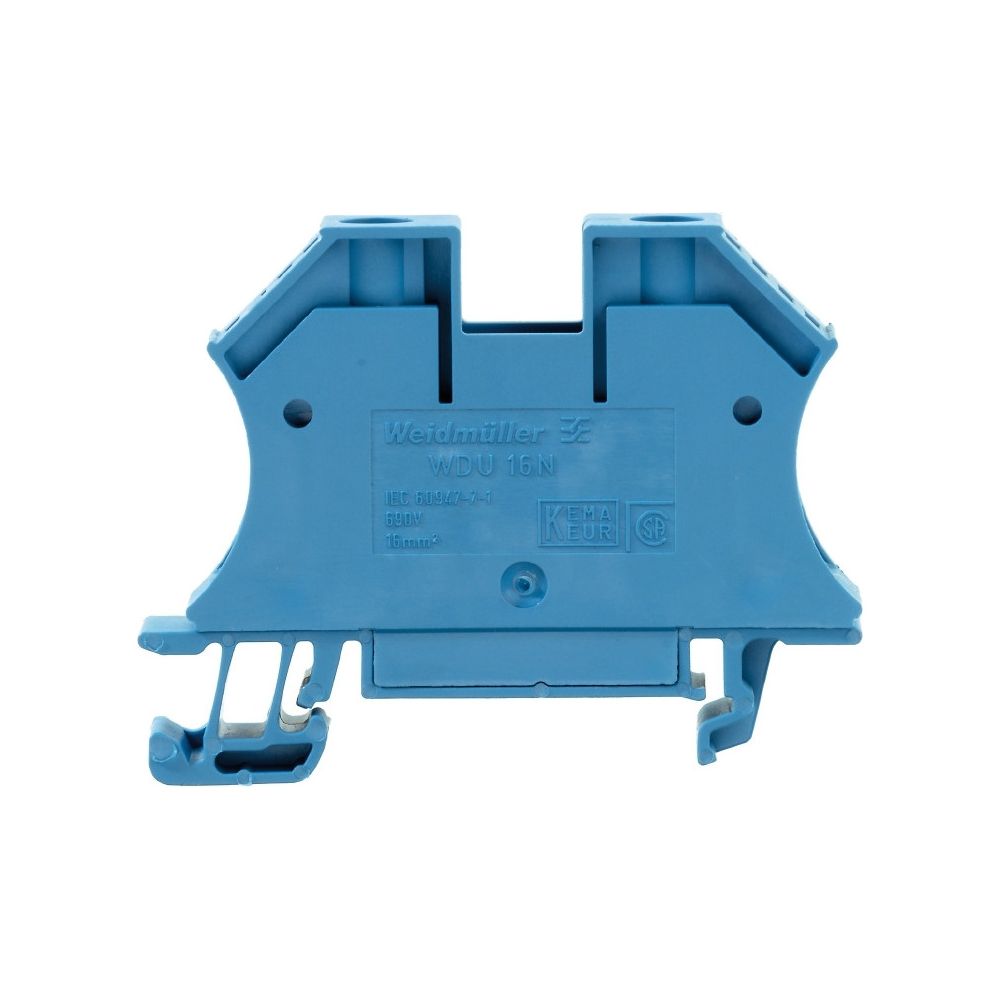

Weidmüller Durchgangsklemme WDU 16N, 16mm2, 690V, 76A, Schraubanschluss, Thermoplast, Blau
Die blaue Durchgangsklemme der Serie WDU von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels Schraubanschluss. Mit einem Bemessungsstrom von 76 A und einer Bemessungsspannung von 690 V ist sie für anspruchsvolle Anwendungen ausgelegt. Die Montage erfolgt effizient auf einer Hutschiene der Bauform TH35.
Robuste Konstruktion für hohe Leitfähigkeit
Der Isolierkörper besteht aus Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Für die mechanische Stabilität und eine hohe Leitfähigkeit sorgt die Verwendung von hochwertigem Kupfer. Die Klemme ist für den Einsatz in einem weiten Temperaturbereich von -50 °C bis 120 °C konzipiert und eignet sich optimal für Kupferleiter.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsstrom: 76 A
- Bemessungsspannung: 690 V
- Leiterquerschnitt feindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Montageart: Hutschiene TH35
- Breite: 12 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
Diese Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und Flexibilität bei der Leiteraufnahme von bis zu 25 mm² bei mehrdrähtigen Leitern. Dank der kompakten Baubreite von 12 mm und der robusten Materialwahl stellt sie eine langlebige Lösung für die professionelle Schaltschrankverdrahtung dar. Die Auslegung für 76 A und 690 V ermöglicht eine sichere Stromführung in verschiedensten Applikationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1036180000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 690 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -50 - 120 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190273224 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,254 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
