Beschreibung

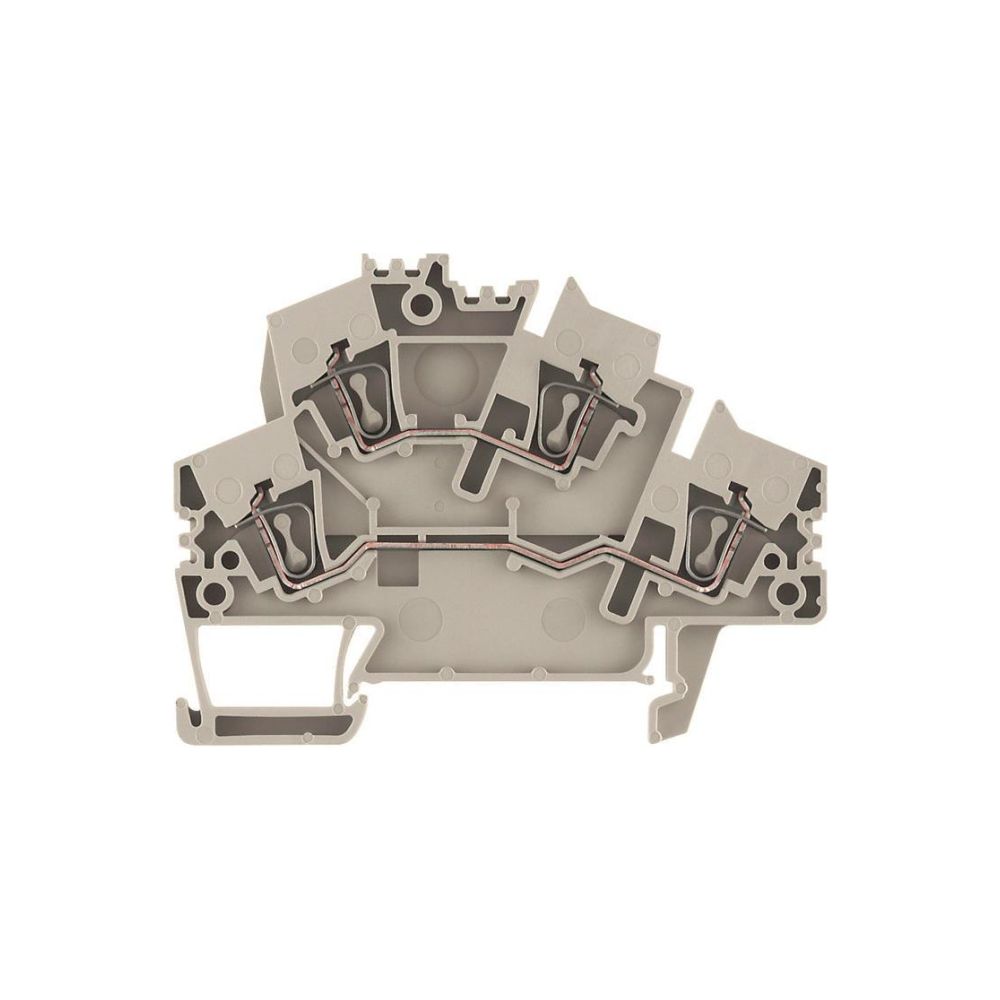

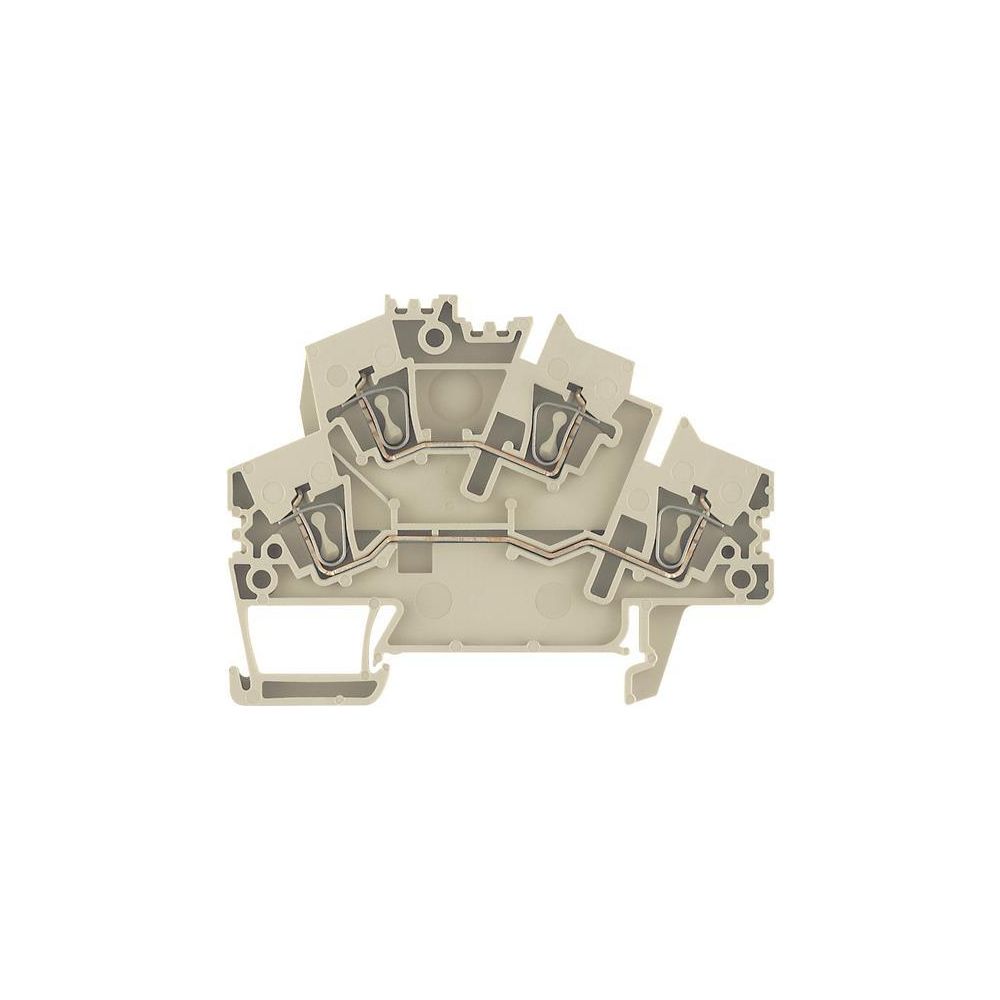

Weidmüller Durchgangsklemme ZDK 2.5-2, 800V 24A 5,1x72,5x54,5mm, Thermoplast, Beige, 1790990000
Diese zweietagige Durchgangsklemme von Weidmüller ermöglicht eine effiziente Leiterverdrahtung mittels zuverlässiger Federzuganschlusstechnik. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A eignet sich das Bauteil für anspruchsvolle Anwendungen in der industriellen Elektrotechnik. Die kompakte Bauweise ist für die Montage auf Hutschienen des Typs TH35 optimiert.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, die eine flexible Leitungsführung unterstützen. Sie ist für den Anschluss von Kupferleitern mit Querschnitten von 0,05 bis 4 mm² ausgelegt. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und einen weiten Betriebstemperaturbereich von -60 bis 130 °C abdeckt.
Einsatz in sicherheitskritischen Bereichen
Durch die Eignung für explosionsgeschützte Bereiche gemäß Ex e ist die Komponente vielseitig in industriellen Umgebungen einsetzbar. Die Konstruktion erfordert den Einsatz einer Abschlussplatte. Die internen Etagen sind nicht gebrückt, was eine individuelle Verschaltung der Ebenen erlaubt.
Die Durchgangsklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 24 A bei 800 V und ihre kompakte Breite von 5,1 mm. Dank der robusten Federzuganschlüsse und der Eignung für den Ex-Bereich stellt sie eine zuverlässige Lösung für komplexe Schaltanlagen dar, die eine präzise und sichere Leiteranbindung erfordern.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anzahl der Etagen: 2
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 0,05 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,05 - 2,5 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 2,5 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1790990000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4032248222940 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,521 kg |
| Höhe | 72,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 54,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
