Beschreibung

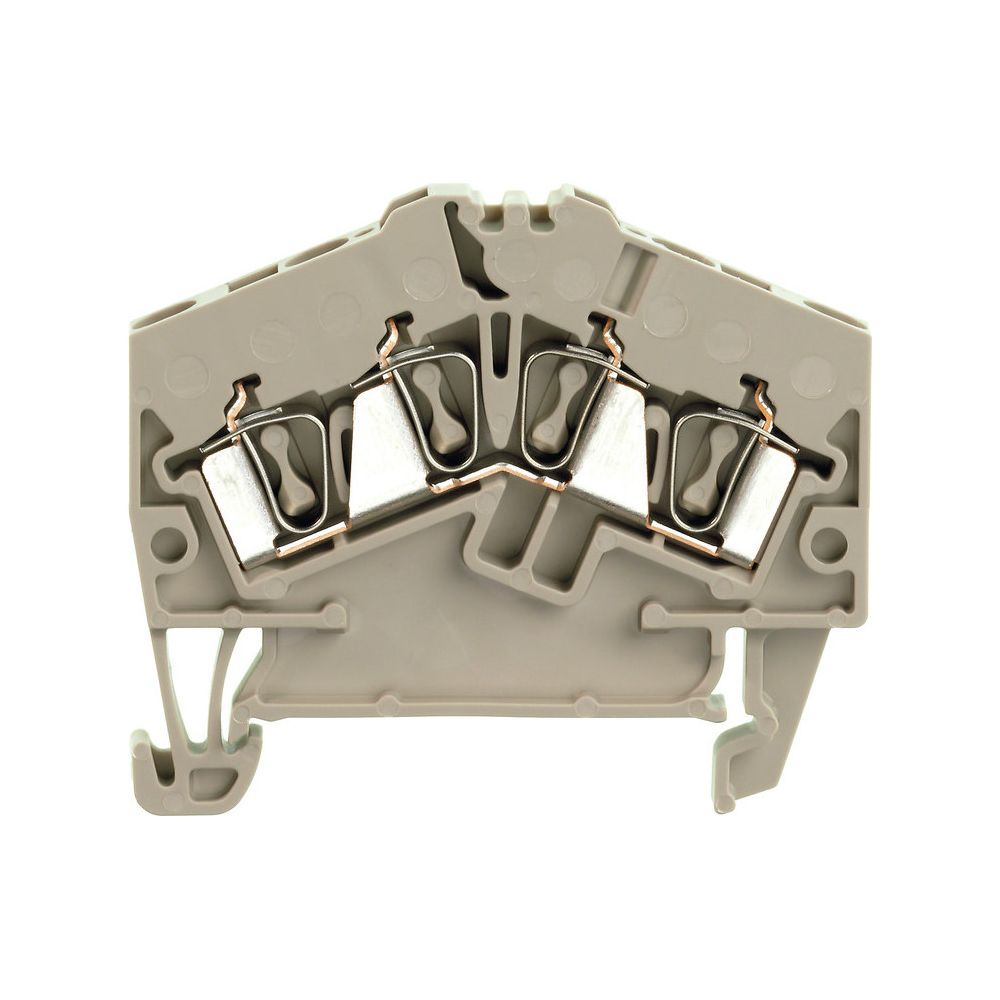

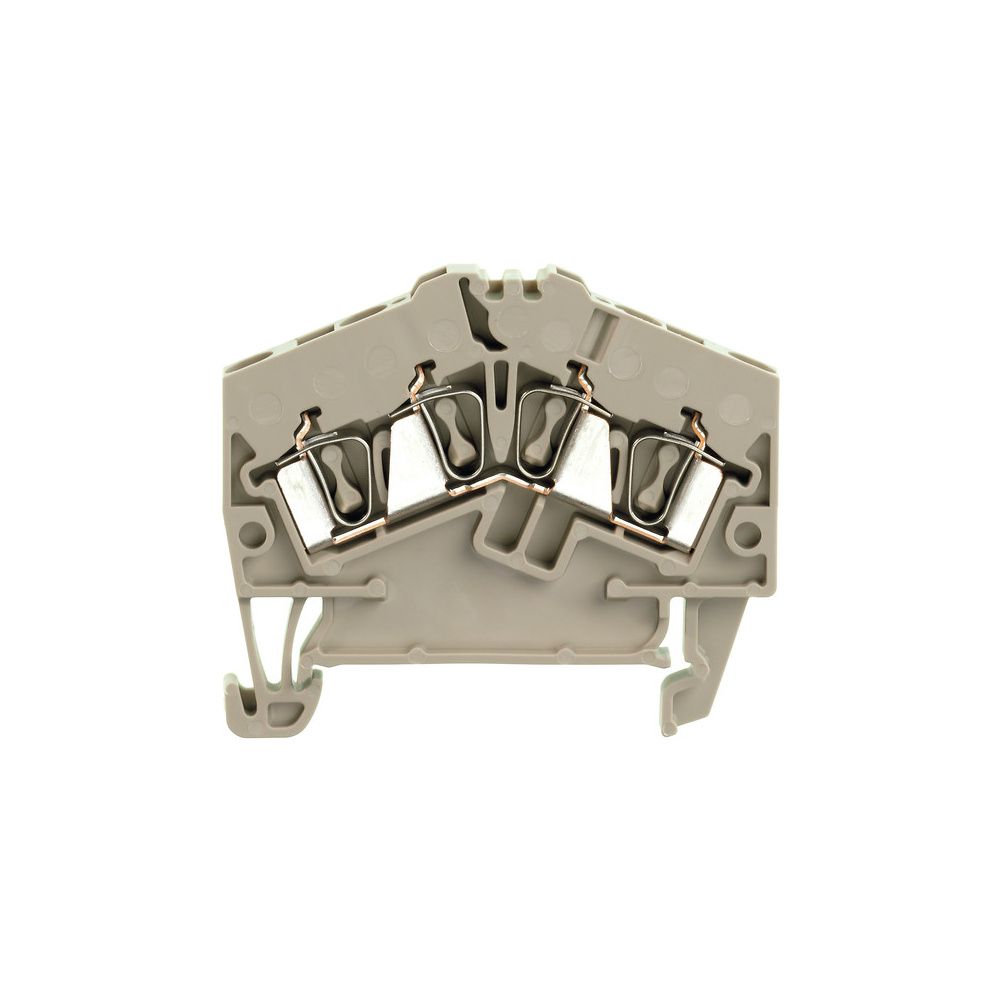

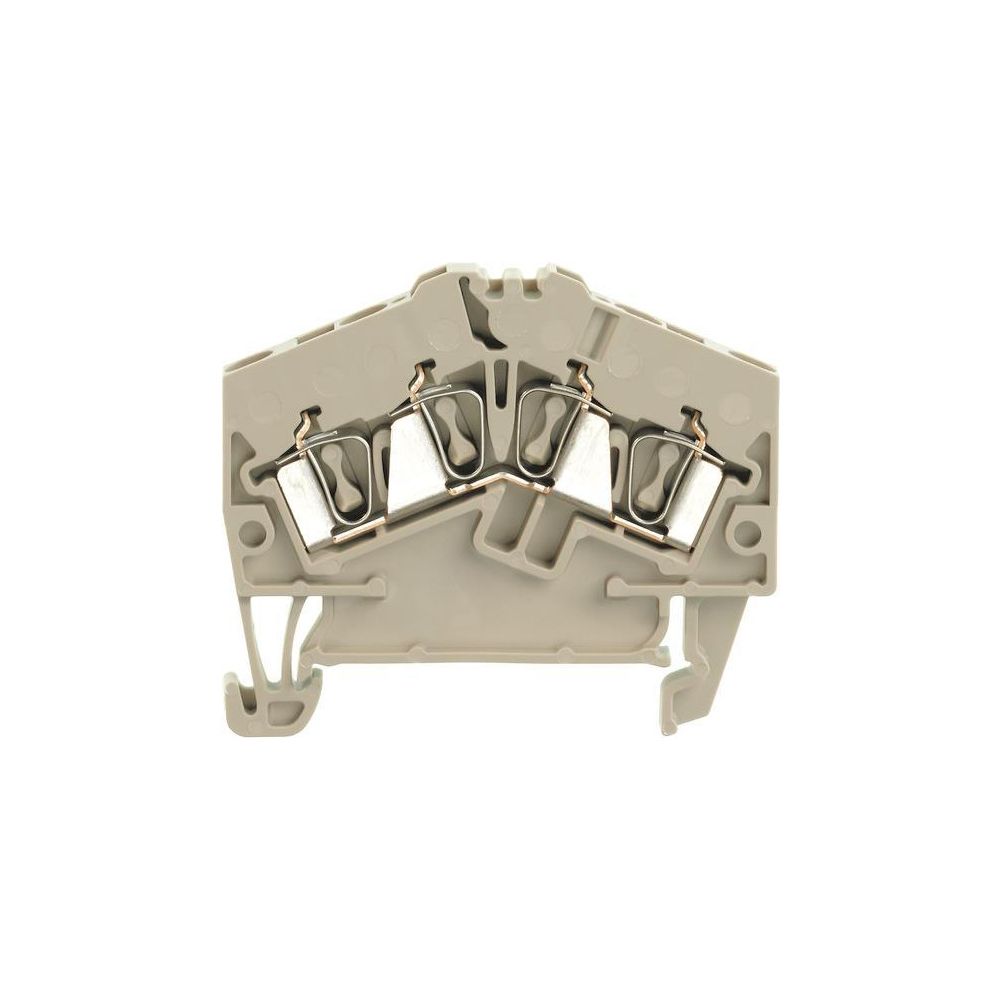

Weidmüller Durchgangsklemme ZDU 2.5-2/4AN, 800V 24A, Thermoplast, Beige
Die Durchgangsklemme der Z-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels zuverlässigem Federzuganschluss. Mit vier Klemmstellen auf einer Etage bietet sie Flexibilität bei der Potenzialverteilung in industriellen Schaltanlagen. Das robuste Design aus Thermoplast ist für die Montage auf Hutschienen der Bauform TH35 ausgelegt.
Vielseitige Anschlusstechnik
Die Komponente zeichnet sich durch einen breiten Klemmbereich für Kupferleiter mit Querschnitten von 0,13 bis 2,5 mm² aus. Durch die integrierten Querverbindungskanäle lassen sich Potenziale einfach über mehrere Klemmen hinweg verteilen. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet und erfüllt mit der Brennbarkeitsklasse V0 hohe Sicherheitsstandards.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Klemmstellen je Etage: 4
- Leiterquerschnitt: 0,13 - 2,5 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 bis 120 °C
- Breite: 5,1 mm
- Höhe: 50,5 mm
- Tiefe: 43 mm
Diese Durchgangsklemme überzeugt durch ihre kompakte Bauweise von 5,1 mm Breite und ihre hohe elektrische Belastbarkeit von 24 A bei 800 V. Dank der robusten Thermoplast-Konstruktion und der Eignung für anspruchsvolle Umgebungsbedingungen von -50 bis 120 °C stellt sie eine zuverlässige Lösung für die professionelle Elektroinstallation dar. Die vier Anschlusspunkte pro Etage unterstützen eine strukturierte Verdrahtung und eine effiziente Potenzialverteilung.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 0,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-1706060000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190915407 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,779 kg |
| Höhe | 50,5 |
| Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 43 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
