Beschreibung

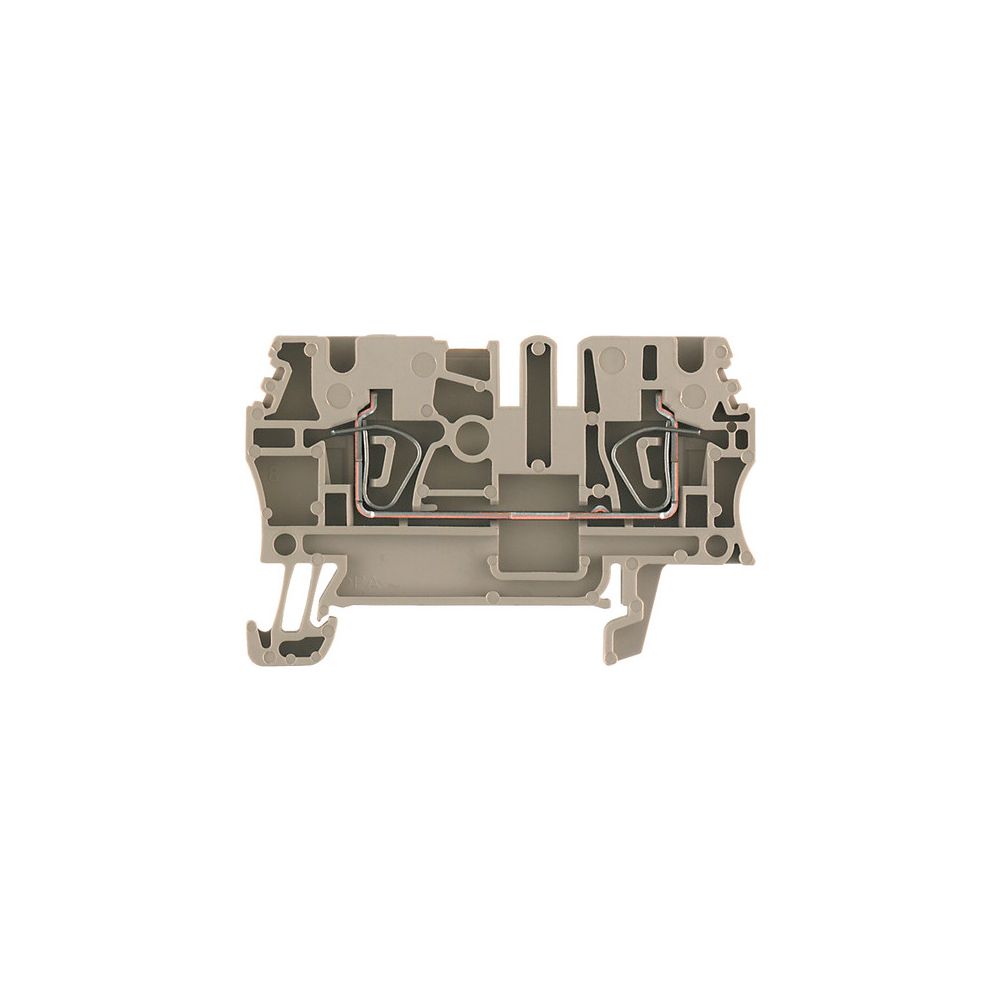

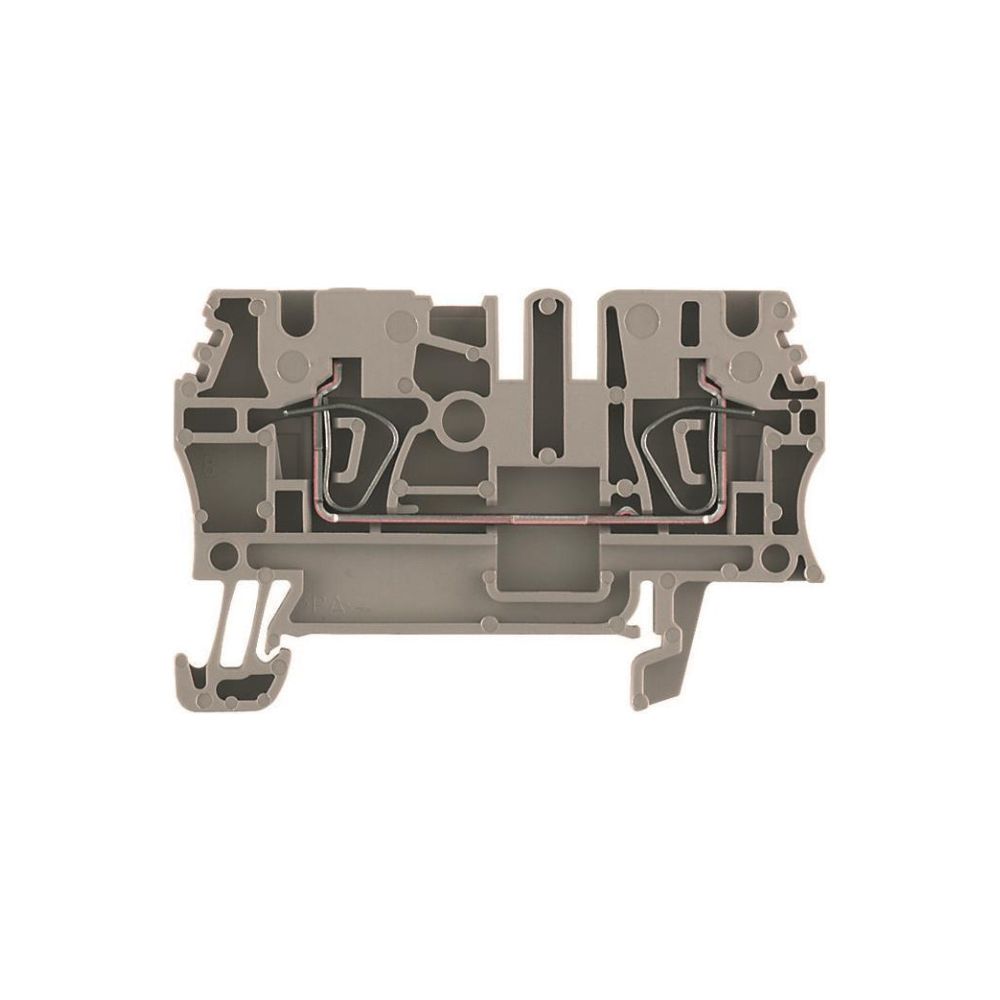

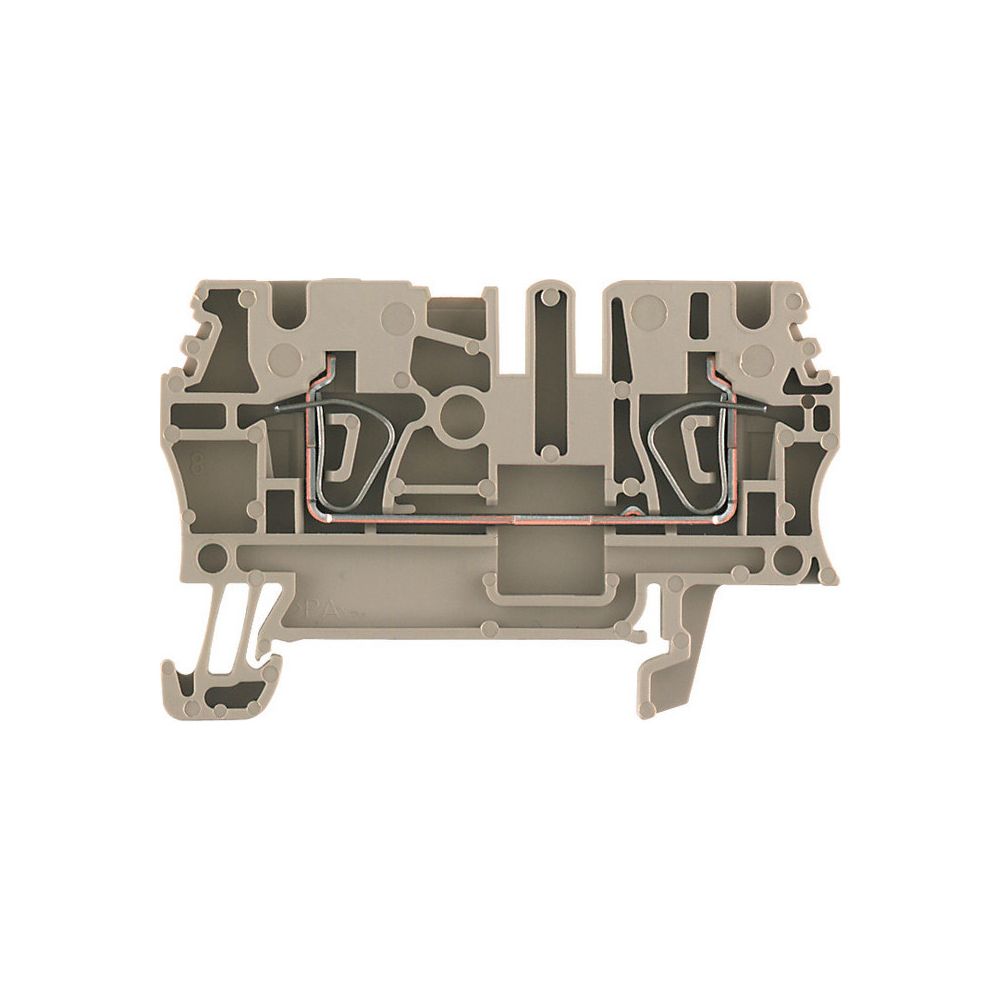

Weidmüller Durchgangsklemme ZDU 2.5, 800V 24A 5,1x59,3x38,5mm, Thermoplast, Beige
Die Durchgangsklemme der Z-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels zuverlässigem Federzuganschluss. Das einetagige Bauteil ist für die Montage auf Hutschienen des Typs TH35 konzipiert und für Kupferleiter in einem breiten Querschnittsbereich ausgelegt.
Robuste Anschlusstechnik
Die Klemme bietet zwei Klemmstellen pro Etage und erlaubt die Verteilung von Potenzialen über steckbare Standardquerverbindungen. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ermöglicht einen Betrieb in einem Temperaturbereich von -50 bis 120 °C. Zudem ist die Komponente für explosionsgeschützte Bereiche in der Ausführung Ex e zugelassen.
Leiterquerschnitte und Montage
Die Klemme unterstützt eindrähtige, mehrdrähtige sowie feindrähtige Leiter mit einem Querschnitt von 0,05 bis 4 mm². Bei Verwendung von Aderendhülsen liegt der Bereich für feindrähtige Leiter bei 0,05 bis 2,5 mm². Die kompakte Bauweise mit einer Breite von 5,1 mm optimiert den Platzbedarf im Schaltschrank.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 59,3 mm
- Tiefe: 38,5 mm
- Farbe: beige
- Explosionsschutz: Ex e
Durch die robuste Konstruktion und die hohe Materialqualität eignet sich diese Durchgangsklemme ideal für anspruchsvolle industrielle Anwendungen. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bildet sie eine leistungsfähige Basis für sichere elektrische Verbindungen. Die einfache Montage auf der Hutschiene sowie die kompakte Baubreite von 5,1 mm unterstützen eine effiziente Installation.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1608510000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190077969 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,749 kg |
| Höhe | 59,3 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 38,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
