Beschreibung

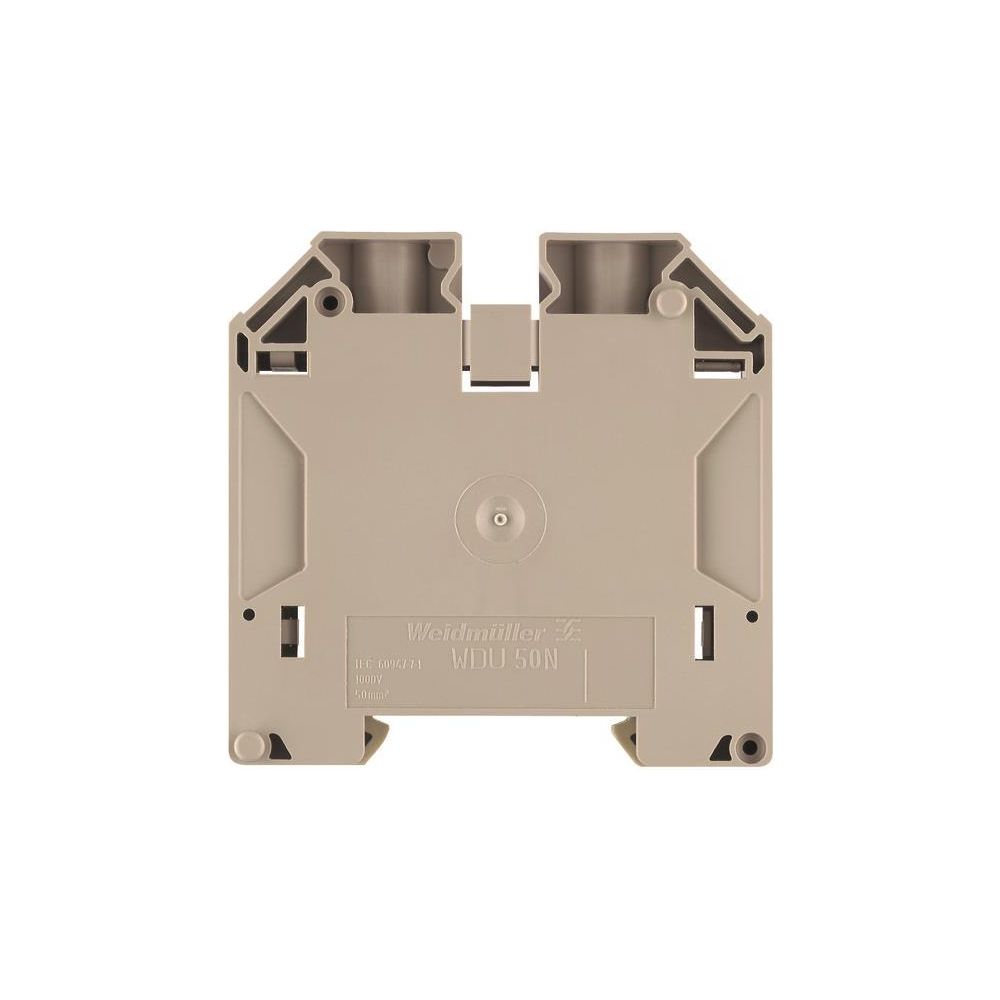

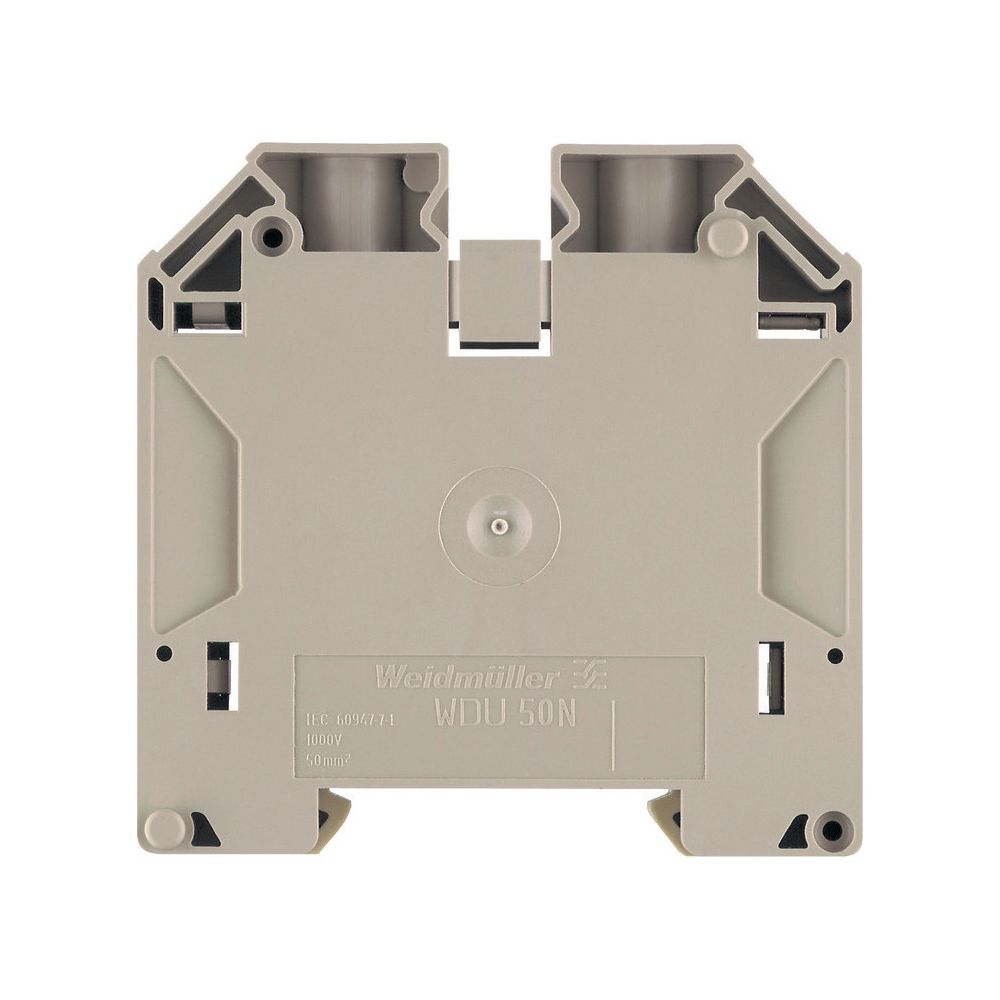

Weidmüller Durchgangsklemme WDU 50N, 1.000 V, 150 A, 18,5x70x69,6mm, Thermoplast, Beige
Die Durchgangsklemme WDU 50N von Weidmüller ist eine robuste Reihenklemme für den sicheren Anschluss von Kupferleitern. Mit ihrem kompakten Design und dem bewährten Schraubanschluss eignet sie sich für anspruchsvolle Anwendungen in der Elektrotechnik. Die Klemme ist für eine Bemessungsspannung von 1000 V ausgelegt und bietet eine hohe Stromtragfähigkeit von 150 A.
Robuste Konstruktion und Materialqualität
Der Isolierkörper besteht aus hochwertigem Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Klemme ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und hält extremen Umgebungsbedingungen bei Betriebstemperaturen von -60 bis 130 °C stand.
Vielseitige Anschlussmöglichkeiten
Die einetagige Klemme verfügt über zwei Klemmstellen und ermöglicht den Anschluss von Leitern mit unterschiedlichen Querschnitten. Mehrdrähtige Leiter können bis zu 70 mm² aufgenommen werden, während feindrähtige Leiter im Bereich von 10 bis 50 mm² sicher kontaktiert werden. Durch die kompakte Bauform lässt sich die Klemme effizient in Schaltschränken und Verteilungen montieren.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 150 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt mehrdrähtig: 10 - 70 mm²
- Leiterquerschnitt feindrähtig: 10 - 50 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Werkstoff Isolierkörper: Thermoplast
Die WDU 50N überzeugt durch ihre hohe Belastbarkeit und Zuverlässigkeit bei der elektrischen Verbindungstechnik. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A bietet sie die notwendige Leistung für industrielle Applikationen. Die Kombination aus langlebigen Materialien und der flexiblen Anschlussmöglichkeit für Leiterquerschnitte bis 70 mm² macht diese Reihenklemme zu einer effizienten Lösung für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1820840000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -60 - 130 |
| Breite | 18,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4032248318117 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,909 kg |
| Höhe | 70 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 10 |
| QS eindrähtig | 10 |
| QS feindrähtig | 10 |
| QS mehrdrähtig | 10 |
| Tiefe | 69,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
