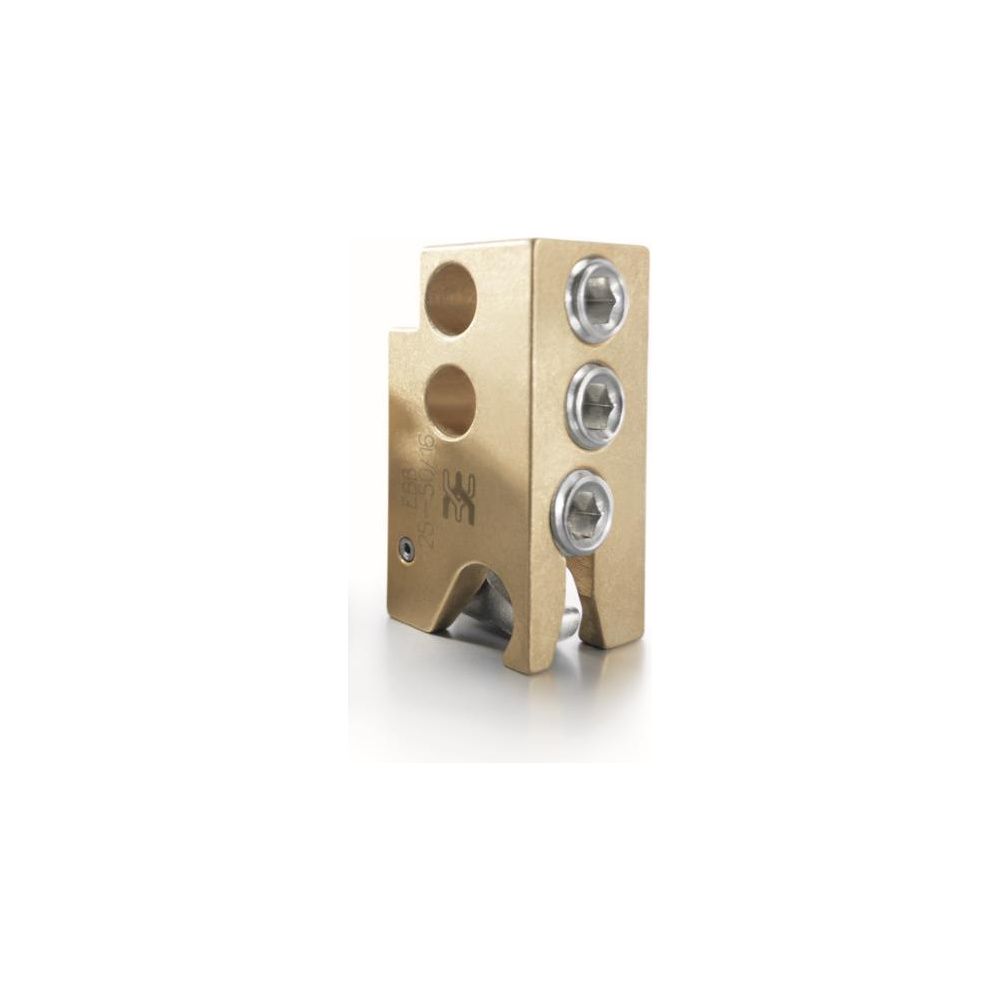

Weidmüller Potentialsammelblock EBB 25-50/16, 10-50mm2, 20x45,5x24mm, 1547490000
Der Weidmüller Potentialsammelblock EBB 25-50/16 dient der sicheren elektrischen Verbindung und Potentialausgleichsführung. Die Komponente ist für die Direktmontage konzipiert und für den Einsatz mit Kupferleitern in verschiedenen Anlagenumgebungen, einschließlich Photovoltaik-Anlagen auf Wohngebäuden, geeignet.
Anschlusstechnik und Flexibilität
Der Sammelblock verfügt über zwei Klemmstellen auf einer Etage, die jeweils mit einem Schraubanschluss ausgestattet sind. Die Konstruktion ist für einen weiten Temperaturbereich von -60 bis 130 °C ausgelegt. Die Montage erfolgt direkt, was eine einfache Integration in bestehende Anlagenstrukturen ermöglicht.
Leiteranbindung
Die Klemme unterstützt verschiedene Leiterarten und Querschnitte. Eindrähtige, mehrdrähtige sowie feindrähtige Leiter ohne Aderendhülse können in einem Bereich von 10 bis 50 mm² angeschlossen werden. Bei Verwendung von feindrähtigen Leitern mit Aderendhülse ist ein Anschlussquerschnitt von 10 bis 16 mm² vorgesehen.
Durch die kompakte Bauweise und die Flexibilität bei den anschließbaren Leiterquerschnitten bietet dieser Sammelblock eine effiziente Lösung für die Potentialausgleichsführung. Die robuste Ausführung für Kupferleiter und der weite Betriebstemperaturbereich von -60 bis 130 °C machen das Bauteil zu einer langlebigen Wahl. Mit zwei Schraubanschlüssen pro Etage und einer Breite von 20 mm lässt sich die Komponente platzsparend direkt montieren.
Technische Daten
- Anschlussart: Schraubanschluss
- Anzahl Klemmstellen: 2
- Leiterquerschnitt eindrähtig: 10 - 50 mm²
- Leiterquerschnitt feindrähtig (ohne Aderendhülse): 10 - 50 mm²
- Leiterquerschnitt feindrähtig (mit Aderendhülse): 10 - 16 mm²
- Leiterwerkstoff: Kupfer
- Betriebstemperatur: -60 - 130 °C
- Montageart: Direktmontage
- Breite: 20 mm
- Höhe: 45,5 mm
- Tiefe: 24 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1547490000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsstrom In | 0 |
| Betriebstemperatur | -60 - 130 |
| Breite | 20 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
| EAN-13 | 4050118387438 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Farbe | sonstige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,242 kg |
| Höhe | 45,5 |
| Montageart | Direktmontage |
| Tiefe | 24 |
| Werkstoff des Isolierkörpers | sonstige |
| WEEE-Nr. | 73937473 |
