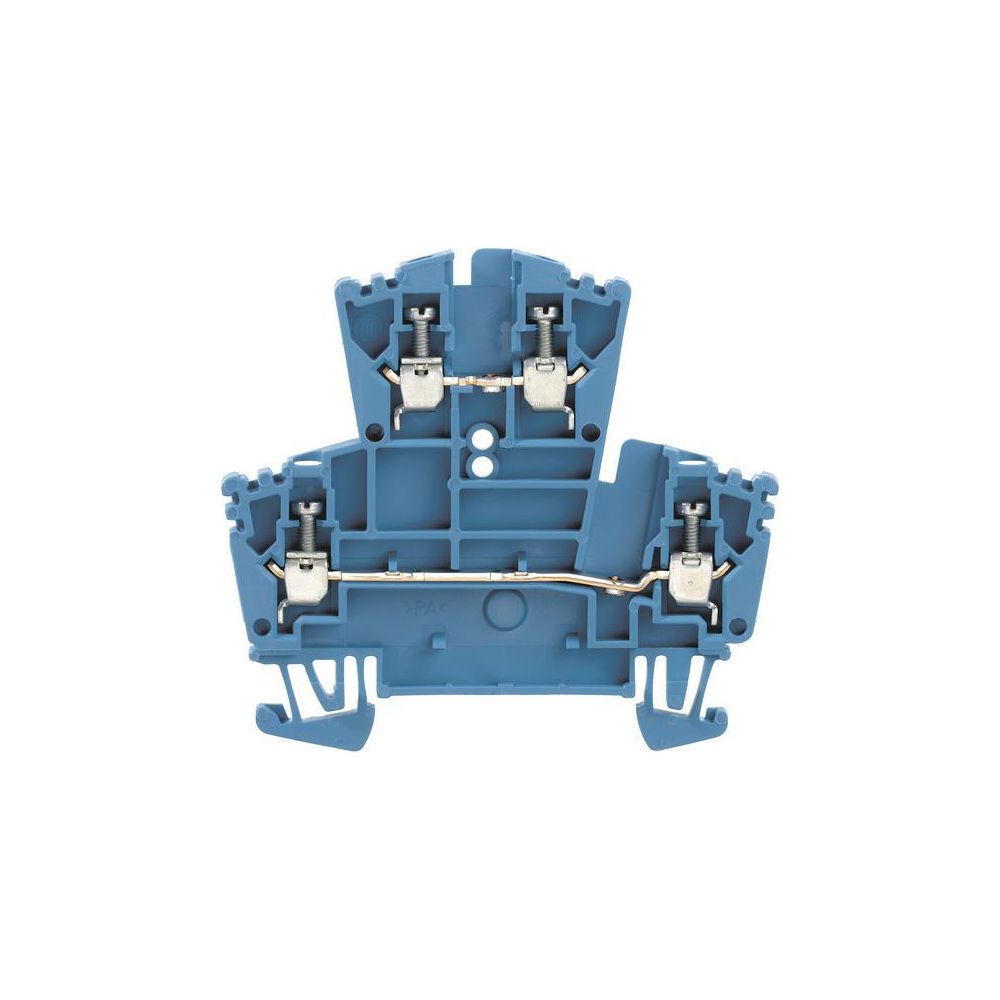

Weidmüller Doppelstock-Reihenklemme WDK 2.5 BL, 24A 400V 5,1x69,5x63mm, Thermoplast, Blau, 1021580000
Die blaue Doppelstock-Reihenklemme von Weidmüller ermöglicht eine effiziente Leiterverdrahtung auf engstem Raum. Mit zwei Etagen und jeweils zwei Klemmstellen pro Ebene bietet sie eine hohe Packungsdichte für Kupferleiter in industriellen Anwendungen. Das Bauteil ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und zeichnet sich durch eine hohe thermische Belastbarkeit aus.
Zuverlässige Anschlusstechnik
Die Durchgangsklemme nutzt bewährte Schraubanschlüsse für beide Etagen, die eine sichere Kontaktierung von Leitern mit Querschnitten zwischen 0,5 und 4 mm² erlauben. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Durch die Eignung für explosionsgefährdete Bereiche gemäß Ex e ist die Klemme vielseitig in anspruchsvollen Umgebungen einsetzbar.
Die kompakte Bauweise mit einer Breite von nur 5,1 mm optimiert den Platzbedarf im Schaltschrank. Dank des weiten Betriebstemperaturbereichs von -60 bis 130 °C bleibt die Funktionalität auch unter extremen Bedingungen erhalten. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 24 A eignet sich diese Reihenklemme ideal für eine Vielzahl von Steuerungs- und Energieverteilungsaufgaben, bei denen eine zuverlässige Verbindungstechnik gefordert ist.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 24 A
- Anzahl der Etagen: 2
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,5 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 69,5 mm
- Tiefe: 63 mm
- Betriebstemperatur: -60 - 130 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 4 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1021580000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190038991 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,324 kg |
| Höhe | 69,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 63 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
