Beschreibung

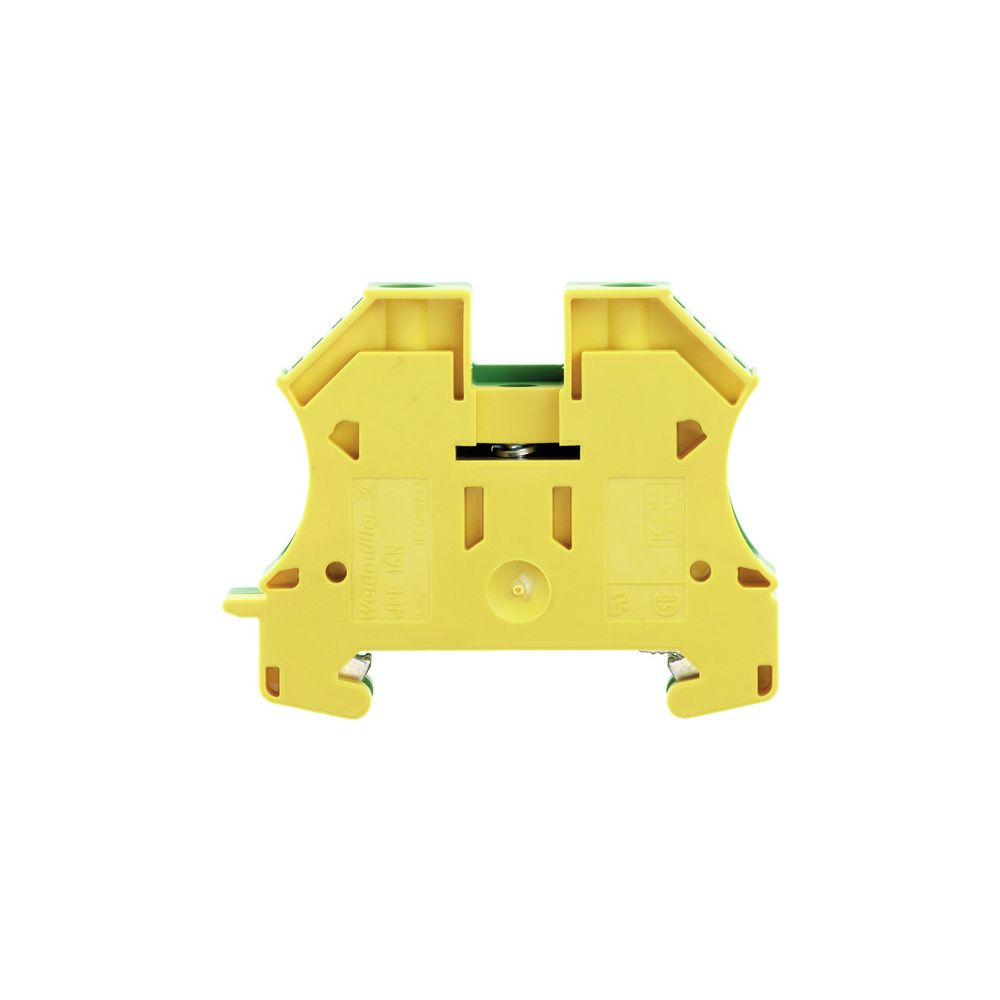

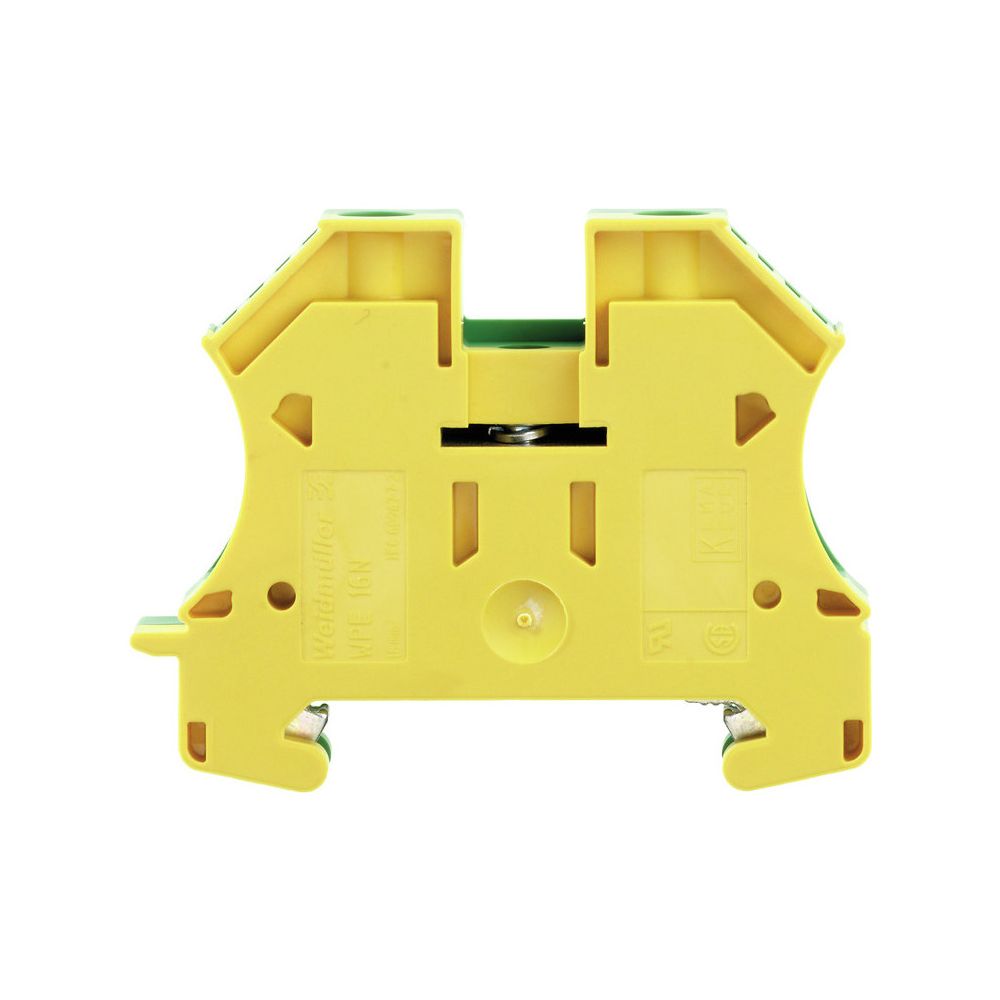

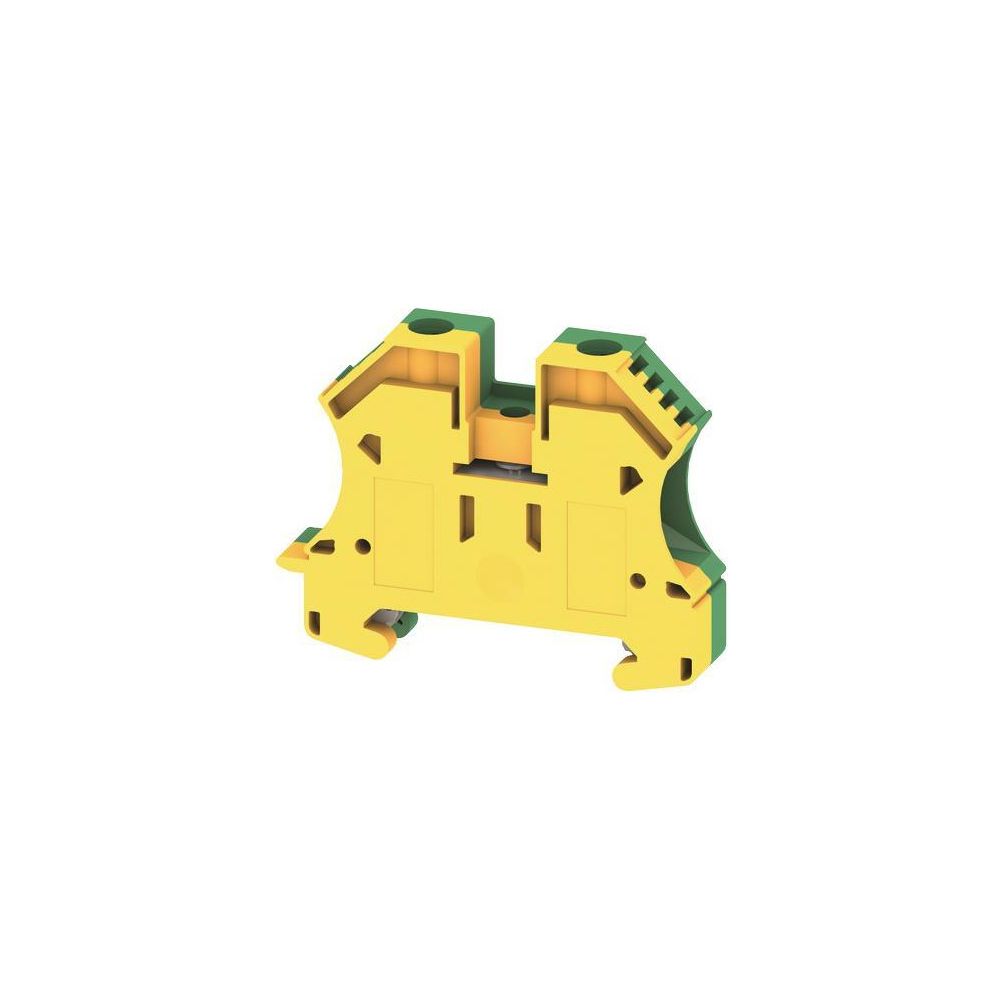

Weidmüller Erdungsklemme WPE 16N, 16mm2, Schraubanschluss, Thermoplast, Grün/Gelb
Die Erdungsklemme der W-Reihe von Weidmüller bietet eine zuverlässige Lösung für den Schutzleiteranschluss in elektrischen Anlagen. Mit ihrer bewährten Schraubanschlusstechnik und der patentierten Zugbügeltechnologie sorgt sie für eine dauerhaft sichere Kontaktierung. Die Klemme ist für den Einsatz auf Hutschienen des Typs TH35 ausgelegt und unterstützt zudem eine PEN-Funktion.
Robuste Anschlusstechnik
Das Anschlusssystem zeichnet sich durch hohe Funktionalität und Zuverlässigkeit aus. Die Klemme verfügt über zwei Klemmstellen auf einer Etage und ermöglicht den Anschluss von Leitern mit Querschnitten von 1,5 bis 25 mm². Dank der robusten Konstruktion aus Thermoplast erfüllt das Bauteil die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Die Montage erfolgt einfach und effizient auf der Hutschiene, wobei keine zusätzliche Abschlussplatte erforderlich ist.
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Leiterquerschnitt feindrähtig: 1,5 - 16 mm²
- Anzahl der Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 bis 130 °C
- Breite: 12 mm
- Farbe: Grün/Gelb
Diese Schutzleiter-Reihenklemme überzeugt durch ihre hohe Flexibilität bei der Leiteraufnahme und ihre Eignung für anspruchsvolle Umgebungsbedingungen. Mit einem Betriebstemperaturbereich von -50 bis 130 °C und der Unterstützung für PEN-Anwendungen stellt sie eine stabile Basis für die Potentialverteilung dar. Die kompakte Baubreite von 12 mm ermöglicht eine platzsparende Installation im Schaltschrank.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1019100000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -50 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190273248 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,754 kg |
| Höhe | 56 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
