Beschreibung

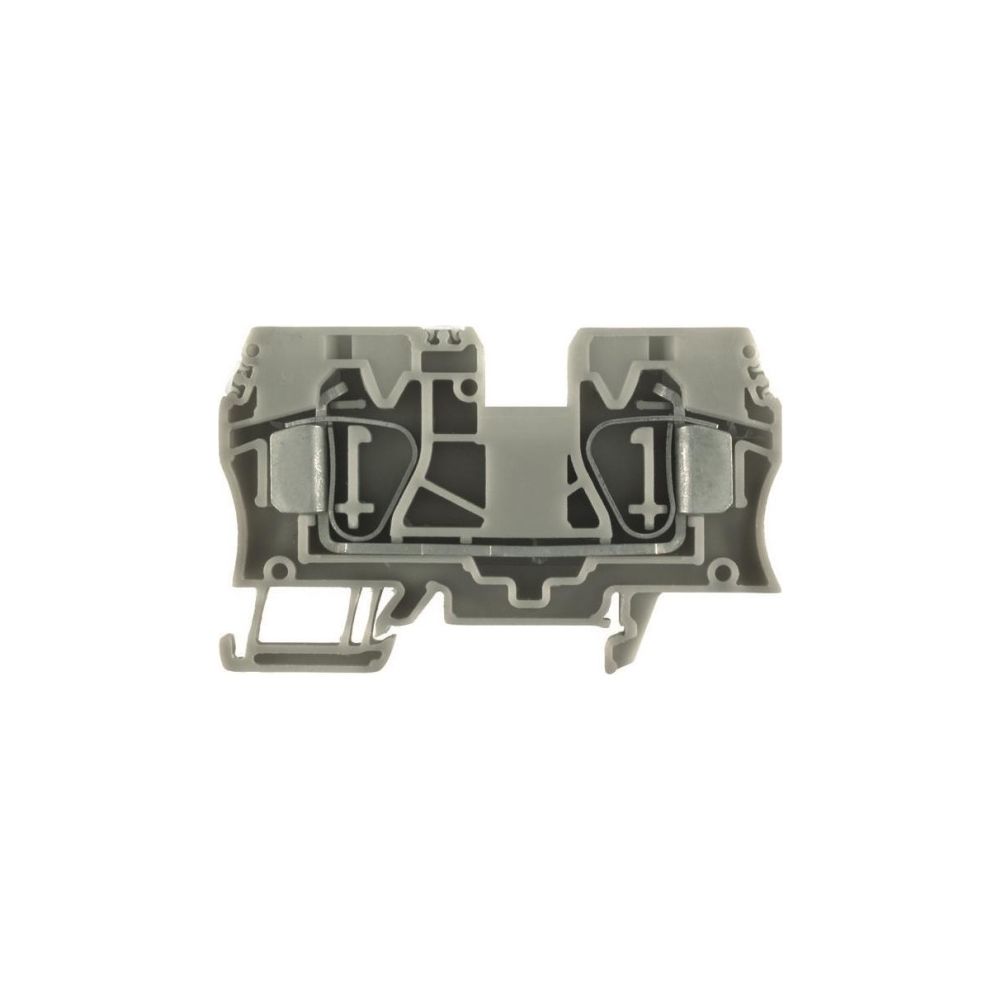

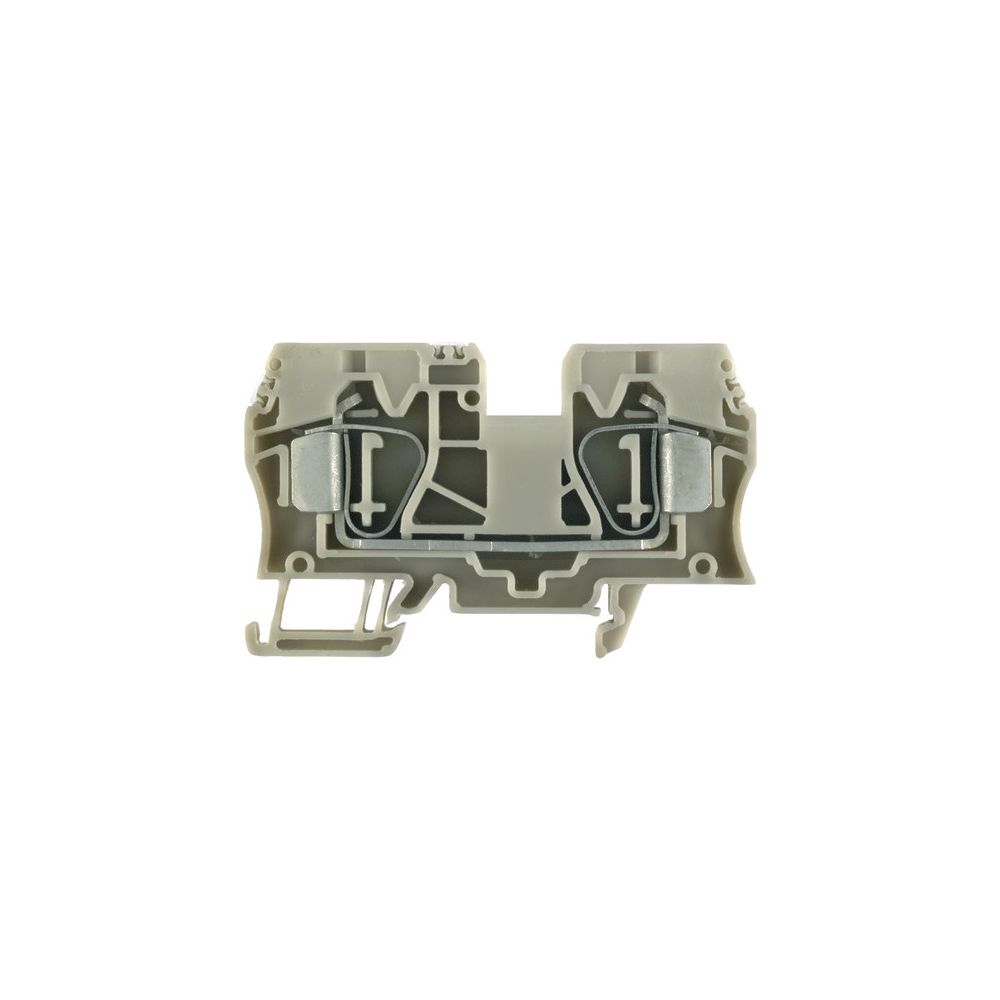

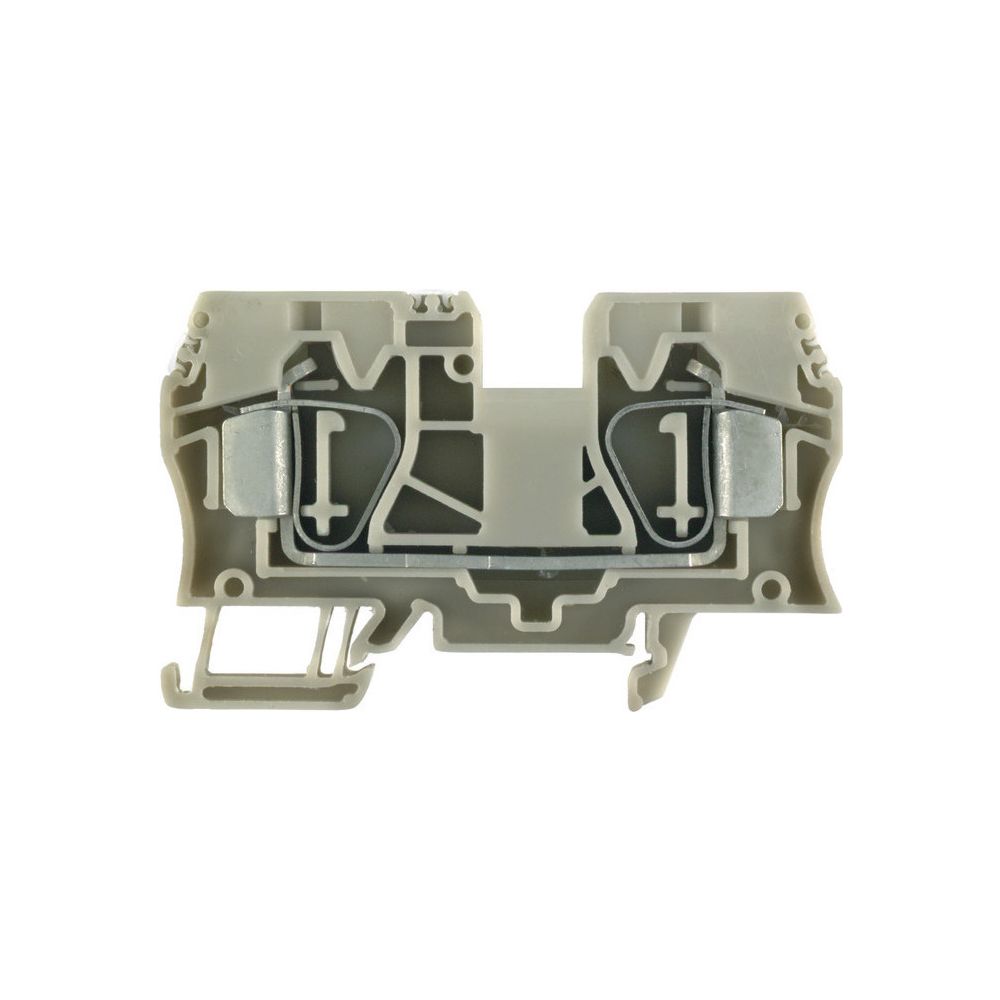

Weidmüller Durchgangsklemme ZDU 10, 1000V 57A 10mm, Thermoplast, Beige
Diese einetagige Durchgangsklemme der Z-Reihe ermöglicht eine zuverlässige Leiterverbindung mittels effizientem Federzuganschluss. Das Bauteil ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich. Dank der robusten Ausführung aus Thermoplast ist die Komponente für anspruchsvolle industrielle Umgebungen ausgelegt.
Vielseitige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und bietet durch die integrierten Querverbindungskanäle eine flexible Potenzialverteilung. Die Verwendung steckbarer Standardquerverbindungen erlaubt eine einfache Anpassung an unterschiedliche Anforderungen bei der Verdrahtung. Die Konstruktion ist zudem für explosionsgefährdete Bereiche in der Ausführung Ex e zugelassen.
Sicherheit und Materialqualität
Der Isolierkörper besteht aus hochwertigem Thermoplast, das die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt. Mit einem weiten Betriebstemperaturbereich von -60 bis 130 °C weist das Produkt eine hohe thermische Stabilität auf. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 57 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 1,31 - 16 mm²
- Leiterquerschnitt feindrähtig: 1,31 - 10 mm²
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 73,5 mm
- Tiefe: 49,5 mm
- Betriebstemperatur: -60 - 130 °C
Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit von 57 A bei einer Bemessungsspannung von 1000 V. Durch den flexiblen Federzuganschluss und die Eignung für Leiterquerschnitte bis zu 16 mm² bei eindrähtigen Leitern stellt sie eine leistungsfähige Lösung für die professionelle Schaltschrankverdrahtung dar.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,31 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1746750000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190996710 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,684 kg |
| Höhe | 73,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 49,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
