Beschreibung

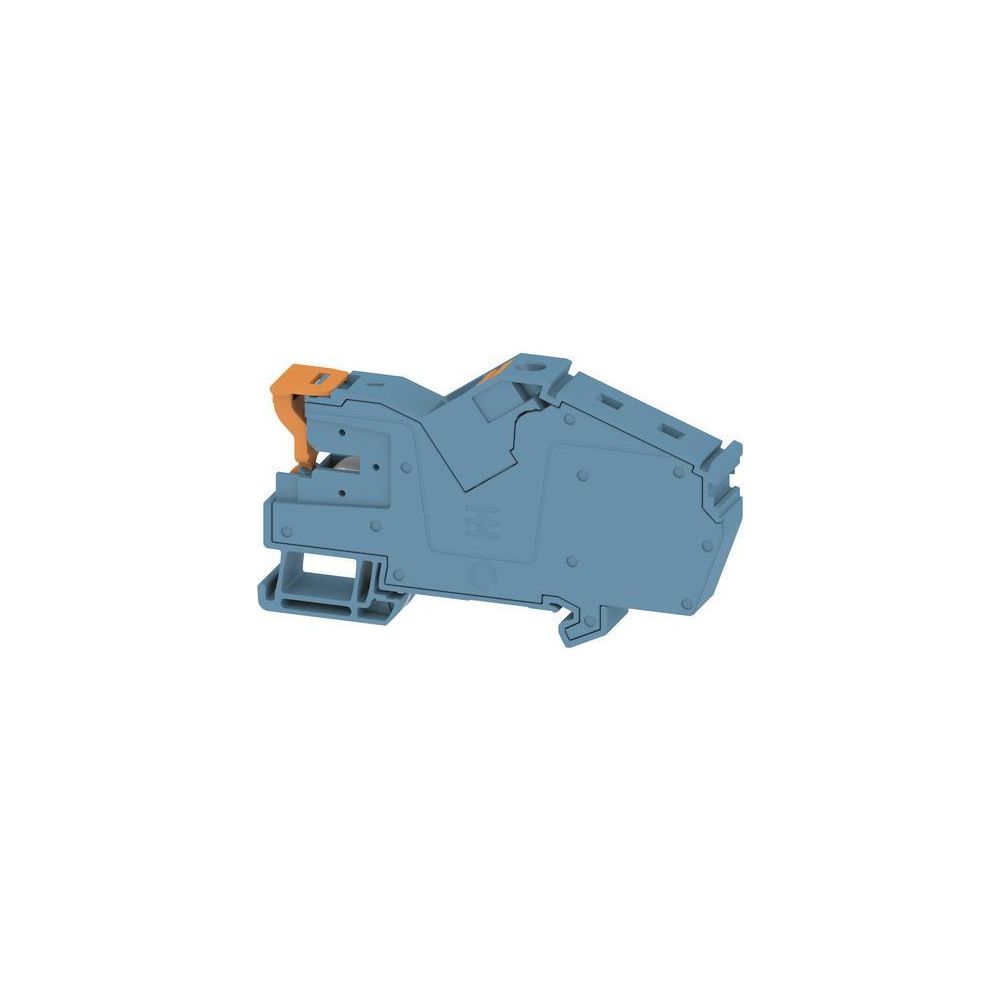

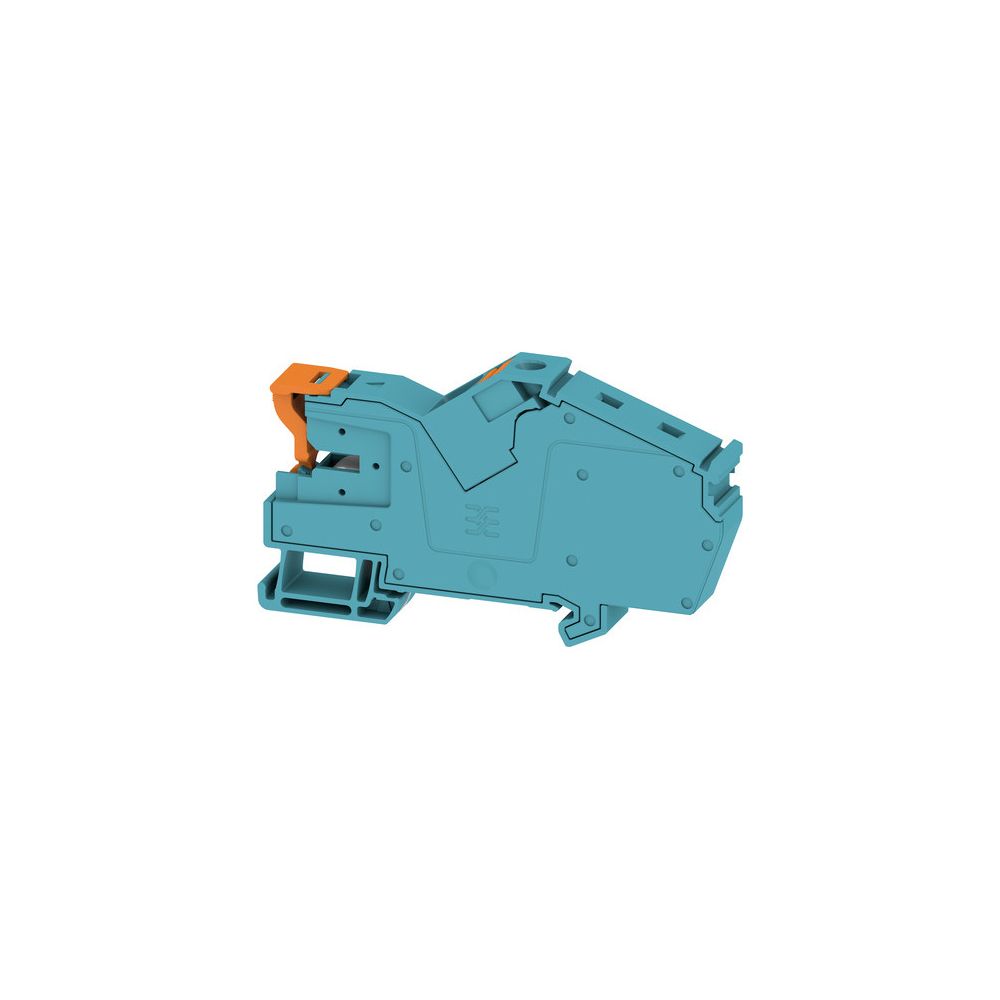

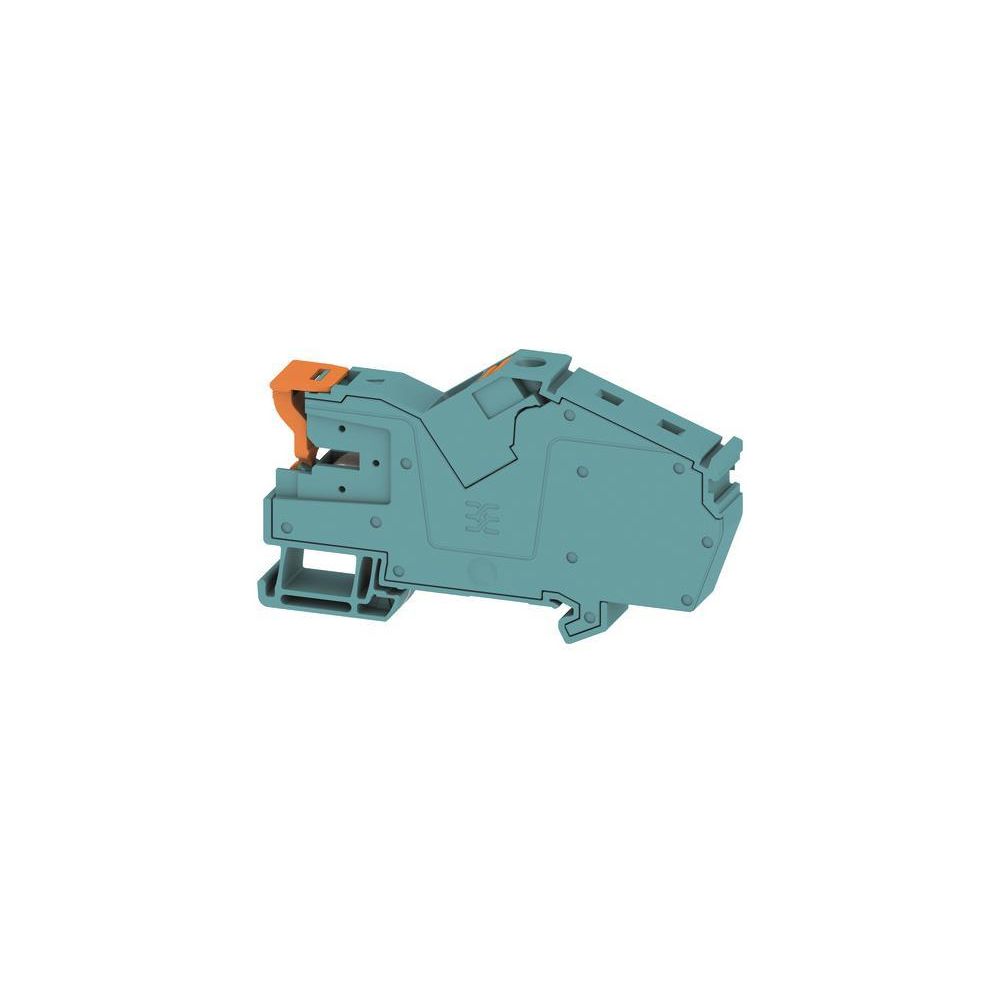

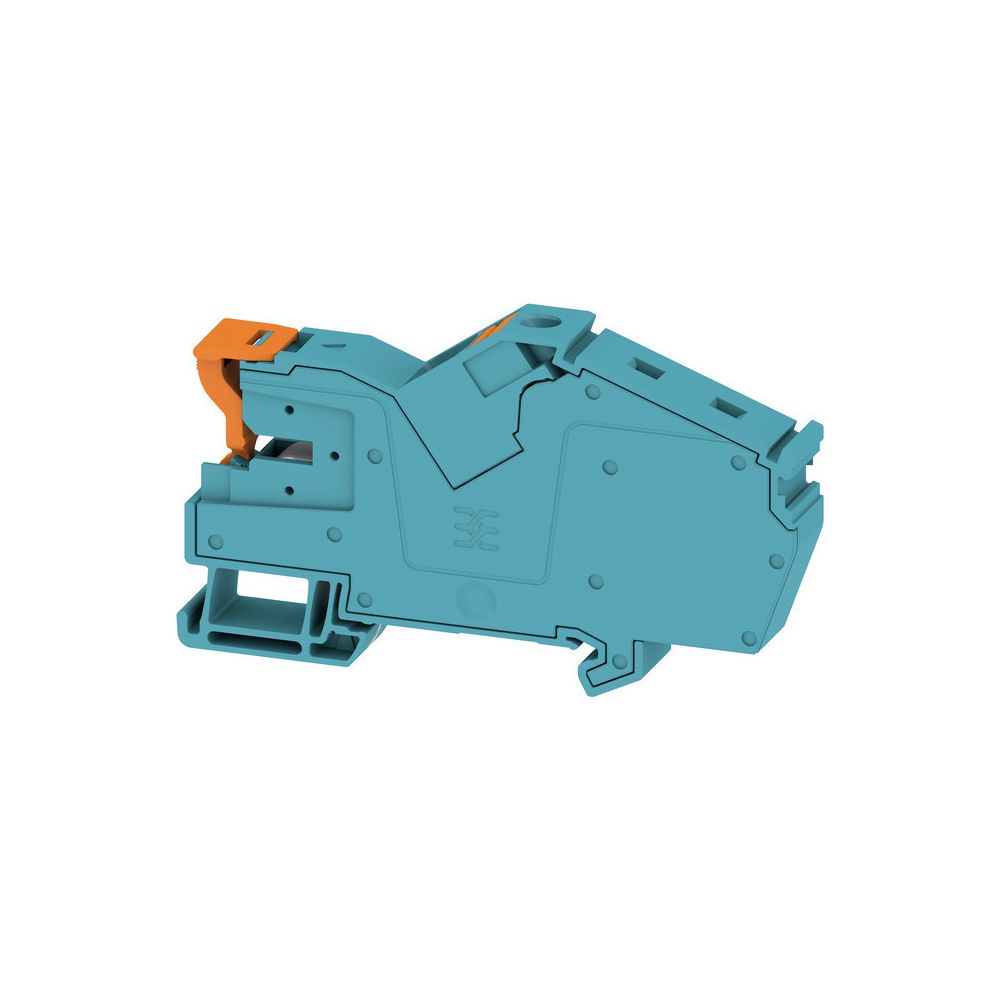

Weidmüller Installations-Etagenklemme AITB 16 BB NLO BL, 1000 V 76 A 12x91,15x52,9mm, Thermoplast, Blau
Diese blaue Installations-Etagenklemme von Weidmüller ist für die effiziente Energieverteilung in der Gebäudeinstallation konzipiert. Das Bauteil vereint Endwinkel, Auflagebock und Abschlussplatte in einer kompakten Einheit für die Montage auf Hutschienen des Typs TH35.
Vielseitige Anschlusstechnik
Die Klemme ermöglicht einen flexiblen Steckanschluss für Leiterquerschnitte von 0,5 bis 25 mm². Durch den robusten Isolierkörper aus Thermoplast, der die Brennbarkeitsklasse V0 nach UL94 erfüllt, ist ein sicherer Betrieb in einem Temperaturbereich von -60 bis 130 °C möglich. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 76 A eignet sich das Modul für anspruchsvolle elektrische Installationen.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom In: 76 A
- Anschlussart: Steckanschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt feindrähtig: 0,5 - 25 mm²
- Leiterquerschnitt eindrähtig: 0,5 - 16 mm²
- Breite: 12 mm
- Höhe: 91,15 mm
- Tiefe: 52,9 mm
- Betriebstemperatur: -60 - 130 °C
Die Installations-Etagenklemme überzeugt durch ihre multifunktionale Bauweise, die zusätzliche Komponenten wie Abschlussplatten überflüssig macht. Mit einer hohen Strombelastbarkeit von 76 A und einer Bemessungsspannung von 1000 V bietet sie eine zuverlässige Lösung für die Energieverteilung. Die einfache Montage auf der TH35-Hutschiene sowie der weite Temperaturbereich von -60 bis 130 °C machen dieses Bauteil zu einer robusten Wahl für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 25 |
| Anschluss | Steckanschluss |
| Anzahl der Potentiale | 1 |
| Artikelnummer | WEIDMUELLER-2669140000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4064675266372 |
| Gewicht | 0,844 kg |
| Grundfarbe | blau |
| Höhe | 91,15 |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 10 |
| Tiefe | 52,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
