Beschreibung

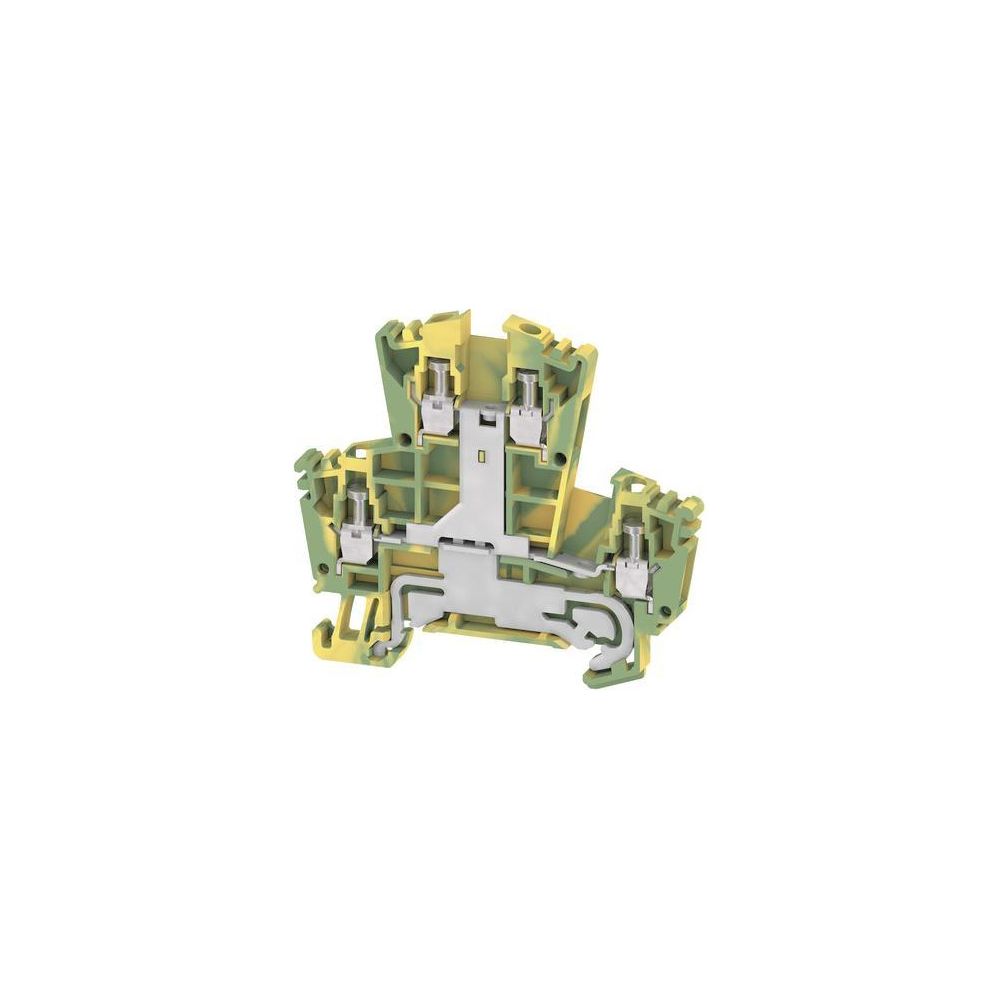

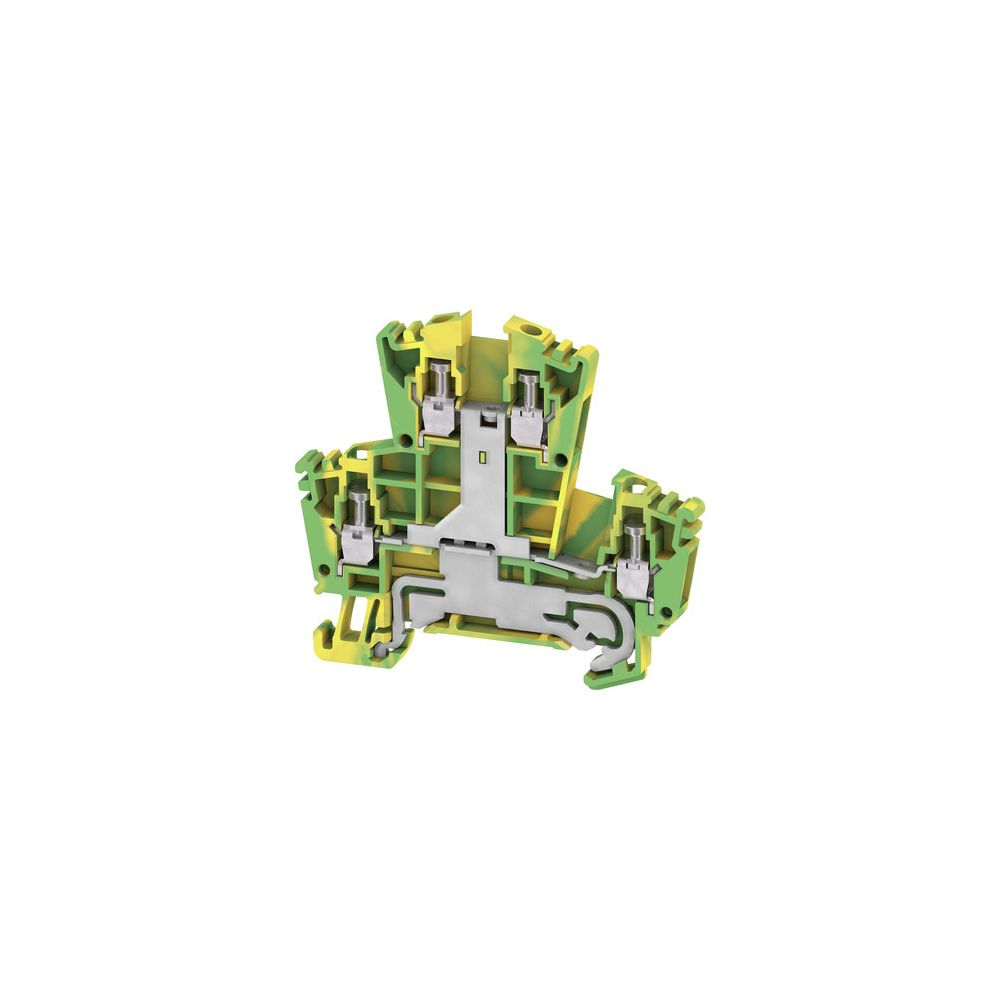

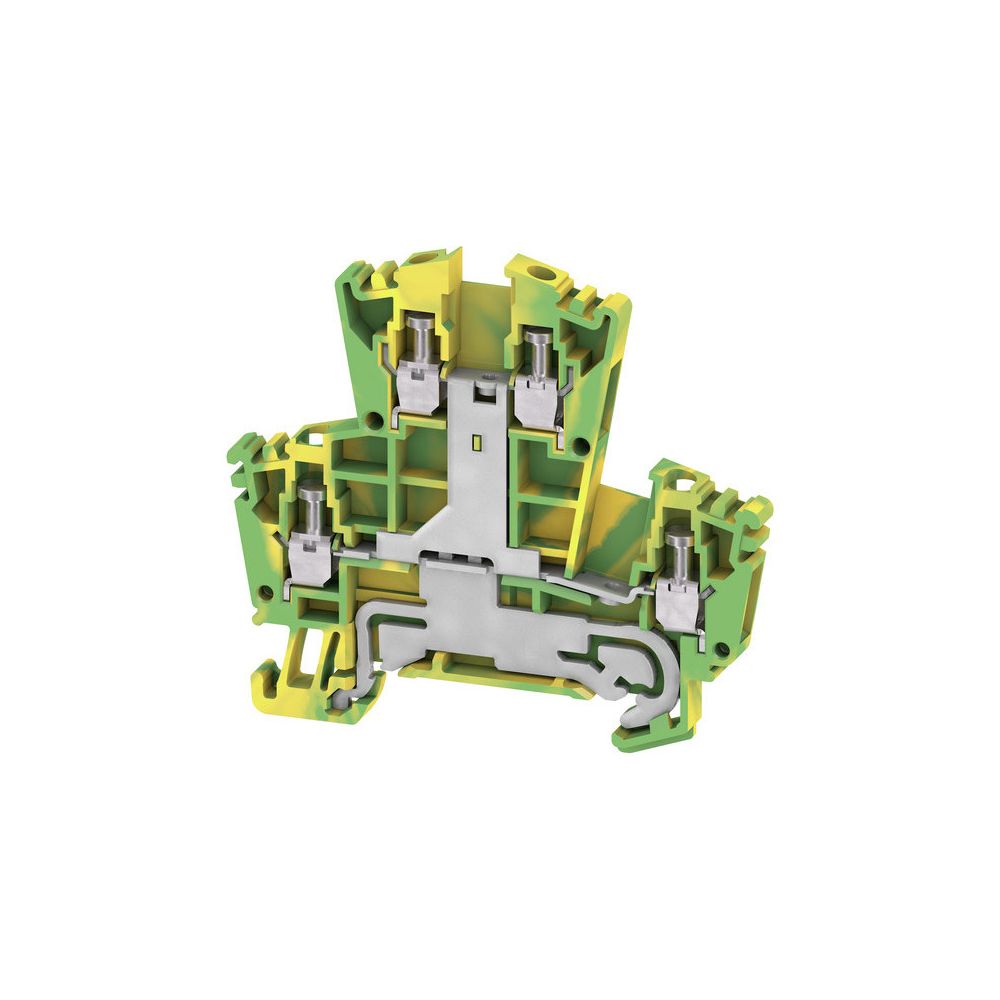

Weidmüller Erdungsklemme WDK 2.5PE, 5,1x69,5x62,5mm, Thermoplast, grün/gelb
Die Weidmüller WDK 2.5PE Schutzleiterklemme ermöglicht eine zuverlässige Erdung in elektrischen Anlagen. Mit ihrem zweietagigen Aufbau und insgesamt vier Klemmstellen bietet sie eine platzsparende Lösung für die Potenzialverteilung auf engstem Raum.
Robuste Konstruktion
Die aus Thermoplast gefertigte Reihenklemme ist für einen Betriebstemperaturbereich von -60 bis 130 °C ausgelegt. Dank der Brennbarkeitsklasse V0 nach UL 94 erfüllt das Material hohe Sicherheitsanforderungen. Die grüne und gelbe Farbgebung entspricht der Kennzeichnung für Schutzleiter, während die kompakte Bauweise mit einer Breite von 5,1 mm eine effiziente Nutzung unterstützt.
Flexibler Schraubanschluss
Die Klemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, die über einen Schraubanschluss verfügen. Dies erlaubt den sicheren Anschluss von Leitern mit Querschnitten zwischen 0,5 und 4 mm². Die Ausführung ist für die Direktmontage konzipiert, wobei eine Abschlussplatte erforderlich ist.
Die zweietagige Schutzleiterklemme überzeugt durch ihre kompakte Bauform und die hohe Flexibilität bei der Leiteraufnahme. Mit einem anschließbaren Querschnitt von bis zu 4 mm² und der robusten Thermoplast-Isolierung eignet sie sich für professionelle Elektroinstallationen, bei denen eine sichere Erdung auf kleinstem Raum erforderlich ist.
Technische Daten
- Anschlussart: Schraubanschluss
- Anzahl Etagen: 2
- Klemmstellen je Etage: 2
- Leiterquerschnitt eindrähtig: 0,5 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,5 - 4 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 69,5 mm
- Tiefe: 62,5 mm
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 4 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1036300000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190297565 |
| Etagen | 2 |
| Farbe | grün/gelb |
| Gewicht | 0,931 kg |
| Höhe | 69,5 |
| Klemmstellen je Etage | 2 |
| PEN-Funktion | Nein |
| PEN-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
