Beschreibung

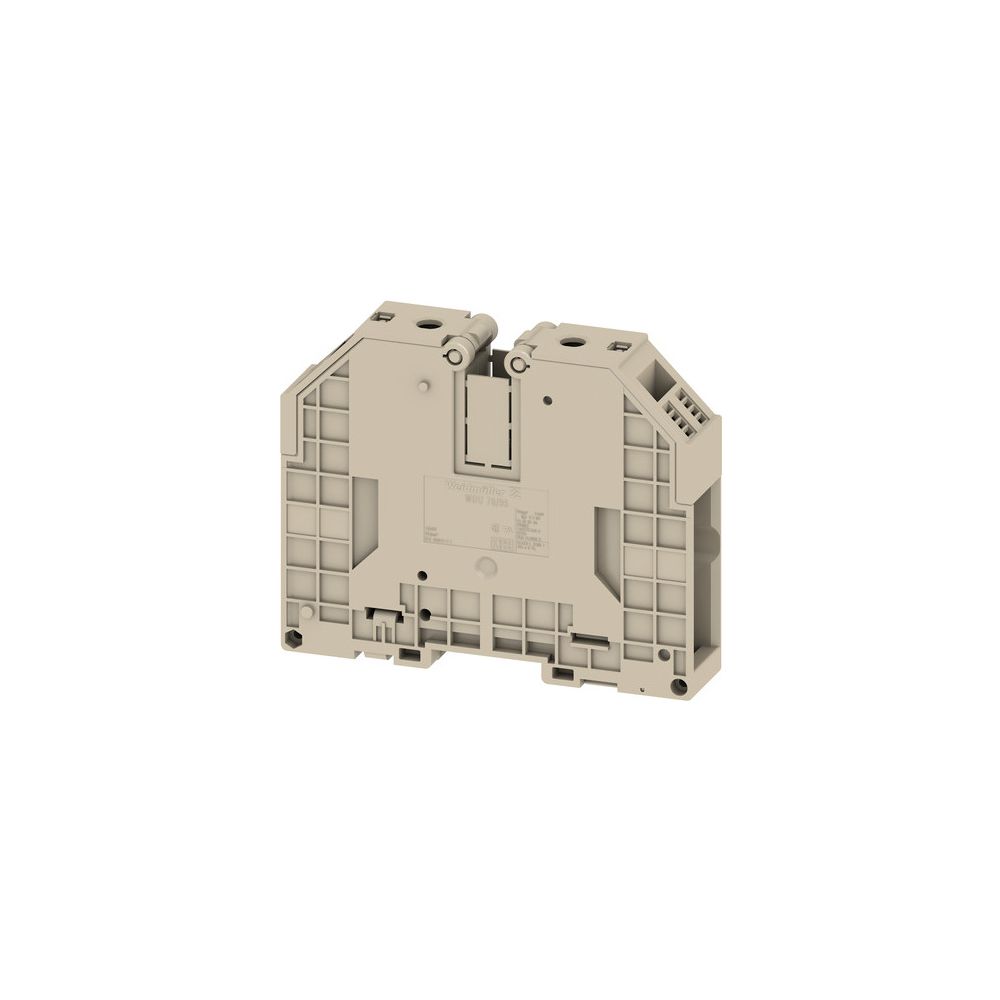

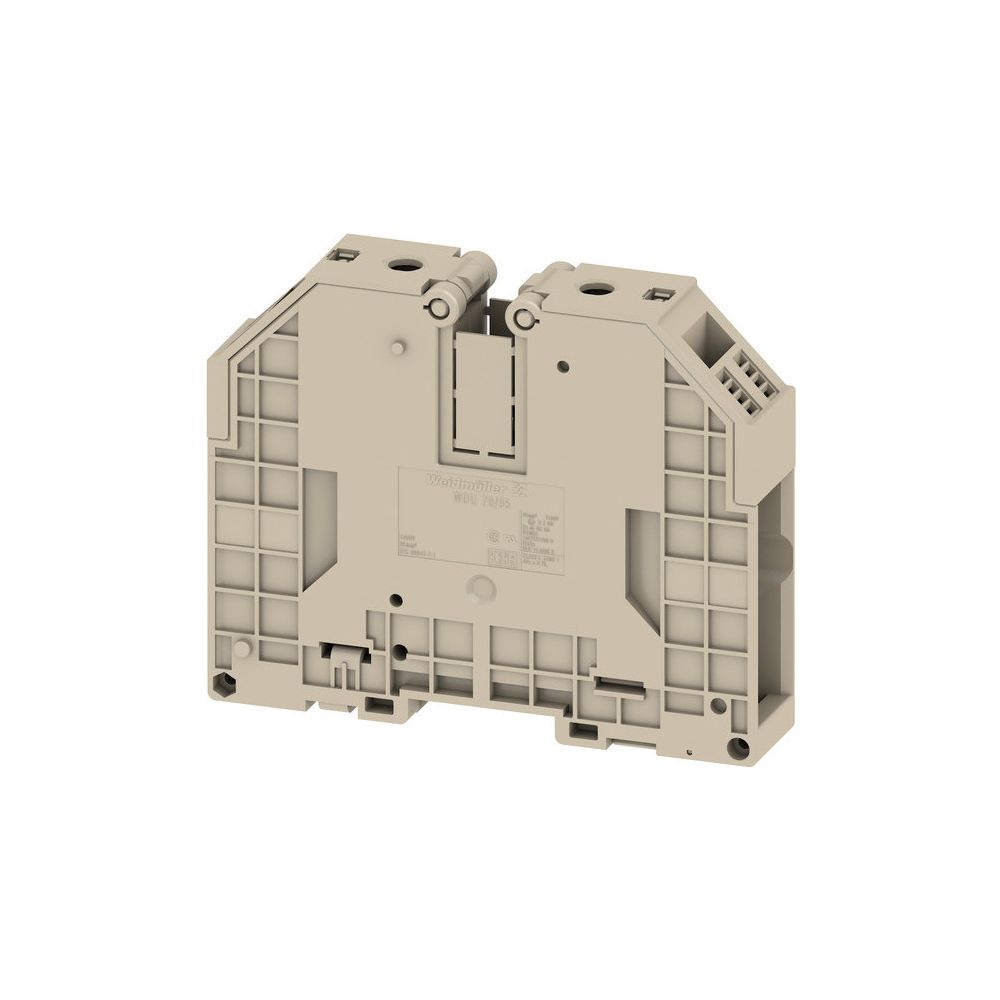

Weidmüller Durchgangsklemme WDU 70/95, 1000V 232A 27x132x107mm, Thermoplast, Beige
Die Weidmüller WDU 70/95 ist eine robuste Durchgangs-Reihenklemme für anspruchsvolle elektrische Anwendungen. Sie ermöglicht den sicheren Anschluss von Kupferleitern mittels bewährtem Schraubanschluss und ist für die Montage auf Hutschiene TH35 ausgelegt. Dank ihrer kompakten Bauweise und der Eignung für explosionsgefährdete Bereiche (Ex e) eignet sie sich für industrielle Schaltanlagen.
Zuverlässige Verbindungstechnik
Die Klemme verfügt über eine Etage mit zwei Klemmstellen. Die Leiterzuführung erfolgt von oben, wobei die Druckbügeltechnik eine sichere Kontaktierung unterstützt. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und somit hohe Anforderungen an den Brandschutz erfüllt.
Leistungsstark im Betrieb
Mit einem Bemessungsstrom von 232 A und einer Bemessungsspannung von 1000 V ist die Komponente für hohe elektrische Lasten ausgelegt. Der weite Betriebstemperaturbereich von -60 °C bis 130 °C ermöglicht den Einsatz unter anspruchsvollen klimatischen Bedingungen.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsstrom: 232 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt feindrähtig: 13,3 - 95 mm²
- Leiterquerschnitt mehrdrähtig: 13,3 - 120 mm²
- Montageart: Hutschiene TH35
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Betriebstemperatur: -60 bis 130 °C
- Abmessungen (BxHxT): 27 x 132 x 107 mm
Diese Durchgangsklemme überzeugt durch ihre kompakte Bauform und hohe Leistungsfähigkeit. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 232 A bietet sie eine zuverlässige Lösung für die professionelle Leitungsführung. Die Eignung für Leiterquerschnitte bis 120 mm² sowie die Eignung für Ex e-Bereiche machen sie zu einer flexiblen und sicheren Komponente für industrielle Anwendungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 13,3 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 13,3 - 95 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 13,3 - 95 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 13,3 - 120 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1024600000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 232 |
| Betriebstemperatur | -60 - 130 |
| Breite | 27 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190105990 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 3,517 kg |
| Höhe | 132 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 16 |
| QS feindrähtig | 16 |
| QS mehrdrähtig | 16 |
| Tiefe | 107 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
