Beschreibung

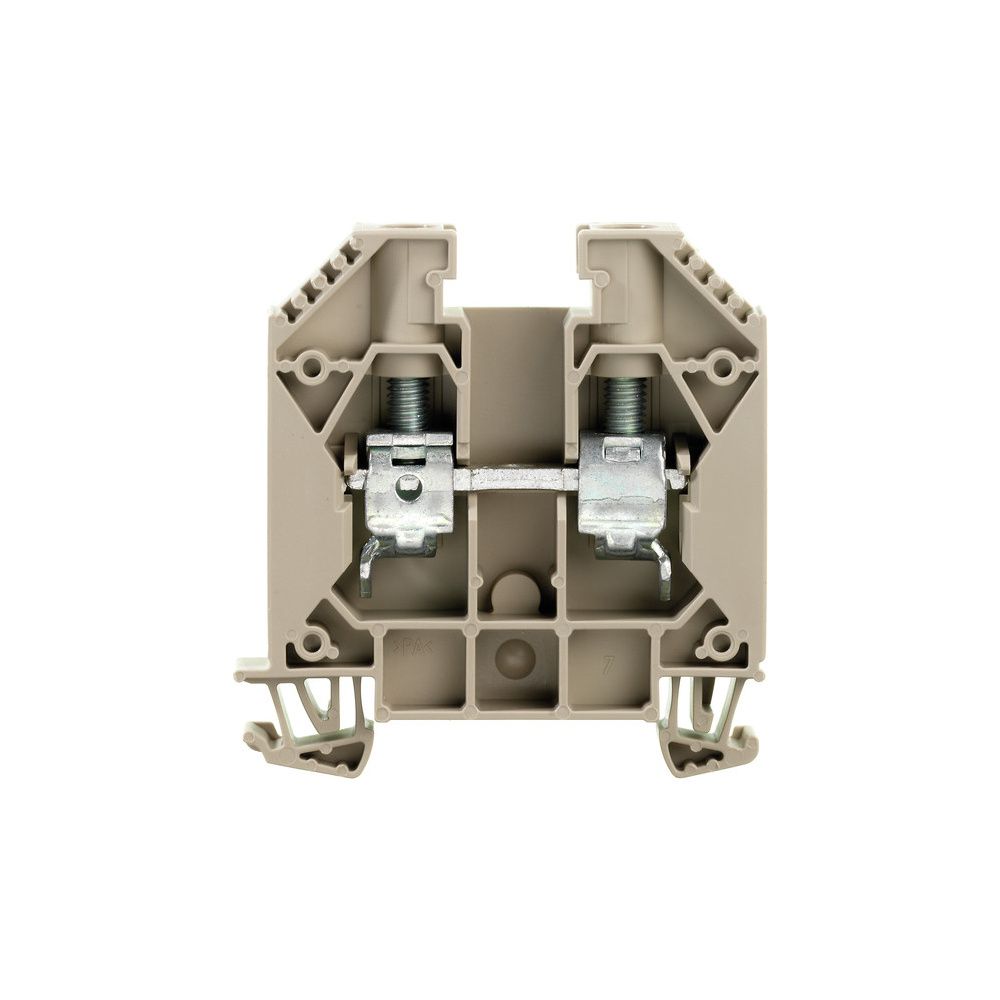

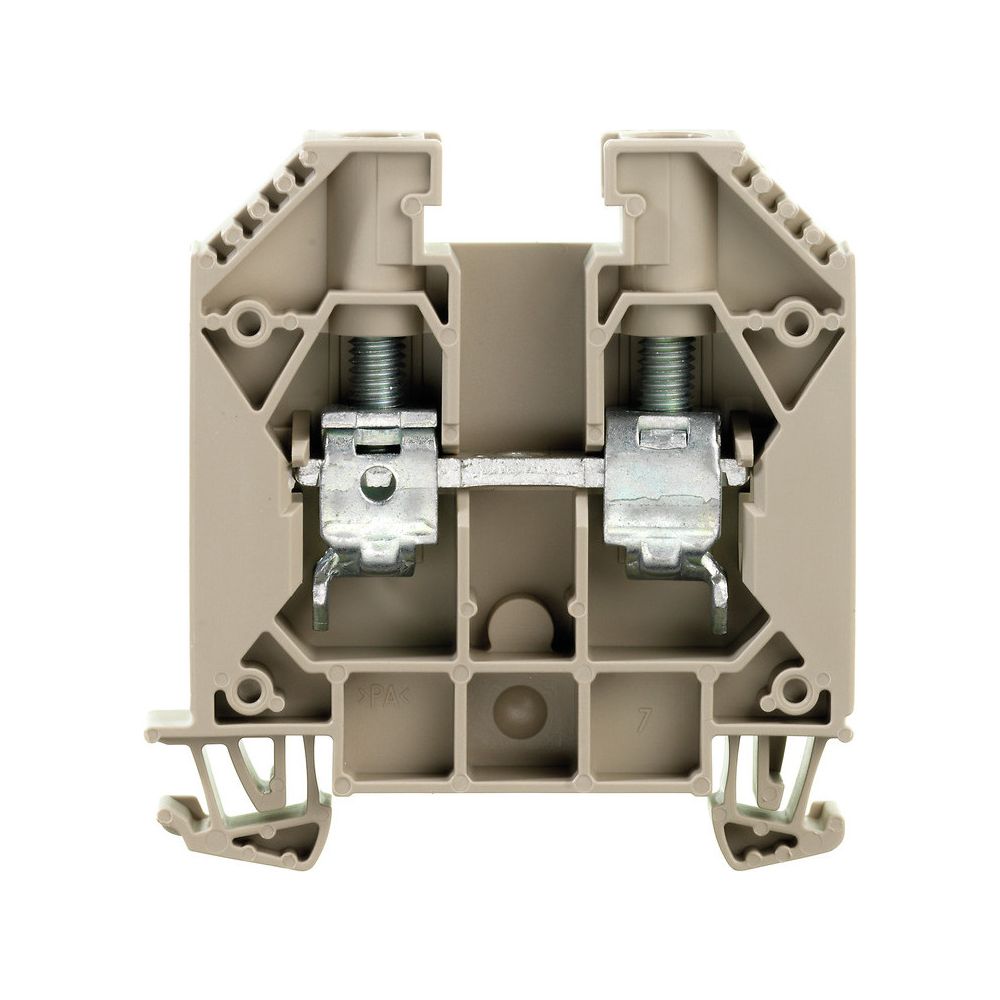

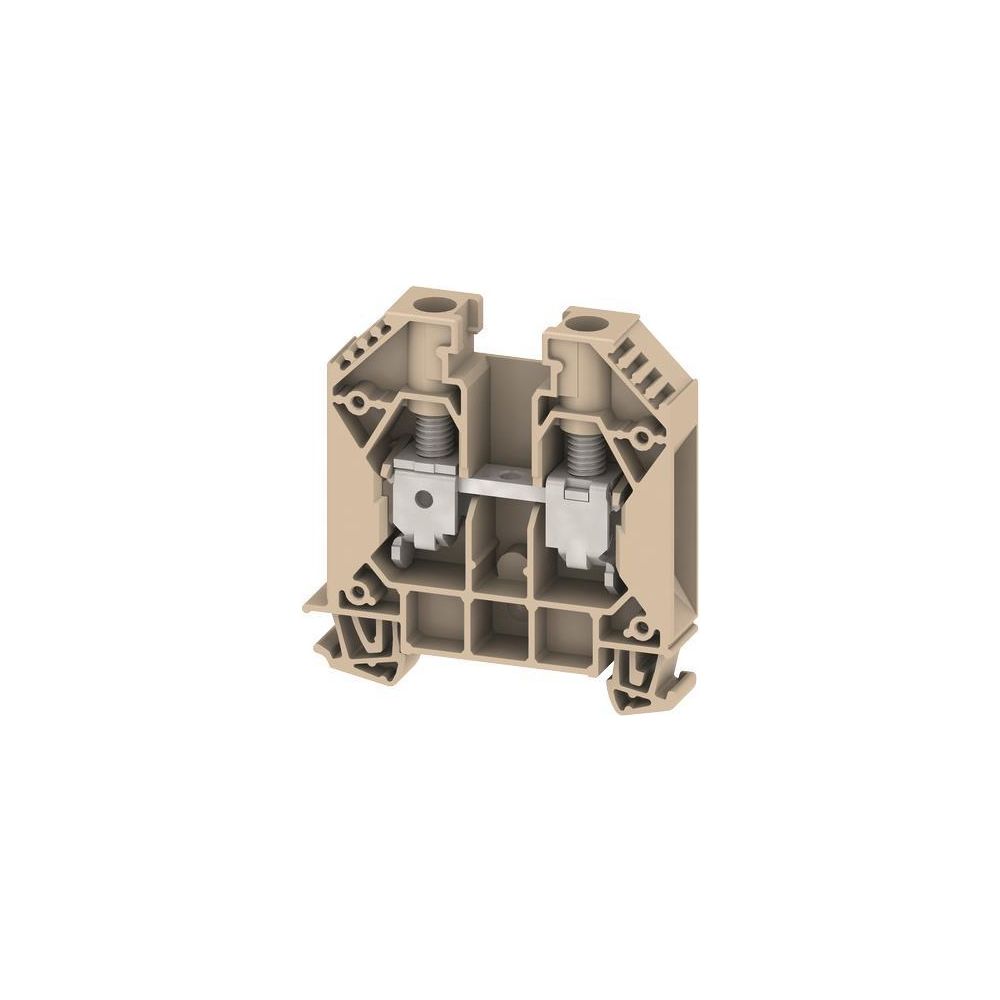

Weidmüller Durchgangsklemme WDU 16, 16mm2, 1.000V, 76A, Schraubanschluss, Thermoplast, Beige
Die Durchgangsklemme WDU 16 von Weidmüller ermöglicht eine sichere elektrische Verbindung für Leiterquerschnitte bis 25 mm². Diese einetagige Reihenklemme mit bewährtem Schraubanschluss ist für die Montage auf Hutschienen des Typs TH35 konzipiert und für anspruchsvolle industrielle Anwendungen ausgelegt.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für den Anschluss von Kupferleitern optimiert. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Das Bauteil ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt und in einer explosionsgeschützten Ausführung nach Ex e verfügbar. Für den Betrieb ist eine Abschlussplatte erforderlich.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 76 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt feindrähtig: 0,82 - 25 mm²
- Leiterquerschnitt eindrähtig: 0,82 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 11,9 mm
- Höhe: 60 mm
- Tiefe: 62,5 mm
- Betriebstemperatur: -60 bis 130 °C
Die WDU 16 überzeugt durch ihre hohe elektrische Leistungsfähigkeit bei einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 76 A. Durch die kompakte Bauweise mit einer Breite von 11,9 mm und die Eignung für anspruchsvolle Umgebungsbedingungen bietet sie eine flexible Lösung für industrielle Anwendungen, bei denen eine sichere und dauerhafte Kontaktierung von Leitern erforderlich ist.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,82 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,82 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,82 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,82 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020400000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 11,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190127794 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,556 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
