Beschreibung

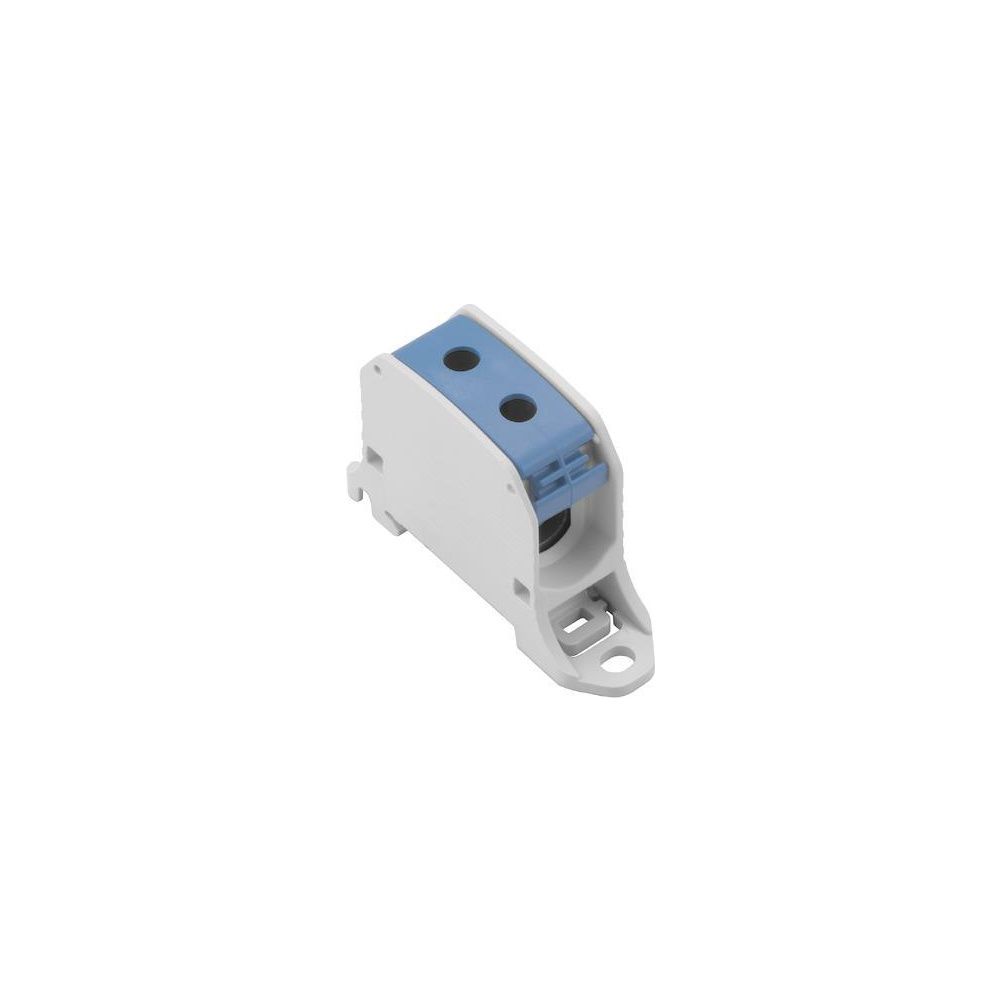

Weidmüller Potentialverteilerklemme WPD 130, 150A, 1000V, 22x70x45mm, Thermoplast, Blau
Die blaue Potentialverteilerklemme von Weidmüller ermöglicht eine sichere Stromverteilung in elektrischen Anlagen. Sie ist für den Einsatz mit Aluminium- und Kupferleitern konzipiert und für die Montage auf Hutschiene TH35 ausgelegt. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über eine Etage mit zwei Klemmstellen, die jeweils mit einem Schraubanschluss ausgestattet sind. Der anschließbare Leiterquerschnitt beträgt bei eindrähtigen und mehrdrähtigen Leitern sowie feindrähtigen Leitern ohne Aderendhülse 2,5 bis 50 mm². Bei Verwendung von Aderendhülsen ist ein Querschnitt von 2,5 bis 35 mm² möglich.
Robustheit und Sicherheit
Das Gehäuse aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und bietet eine thermische Beständigkeit in einem Bereich von -50 bis 120 °C. Zudem ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 22 mm
- Höhe: 70 mm
- Tiefe: 45 mm
- Farbe: blau
Diese Potentialverteilerklemme bietet eine leistungsstarke Verbindungstechnik für industrielle Elektroinstallationen. Mit einer Belastbarkeit von 150 A bei 1000 V und der Eignung für Aluminium- sowie Kupferleiter deckt sie ein breites Anwendungsspektrum ab. Die kompakte Bauweise mit einer Breite von 22 mm und die einfache Montage auf der Hutschiene TH35 erleichtern die Installation in Schaltschrankumgebungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502540000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -50 - 120 |
| Breite | 22 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516265 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,449 kg |
| Höhe | 70 |
| Montageart | Hutschiene TH35 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
