Beschreibung

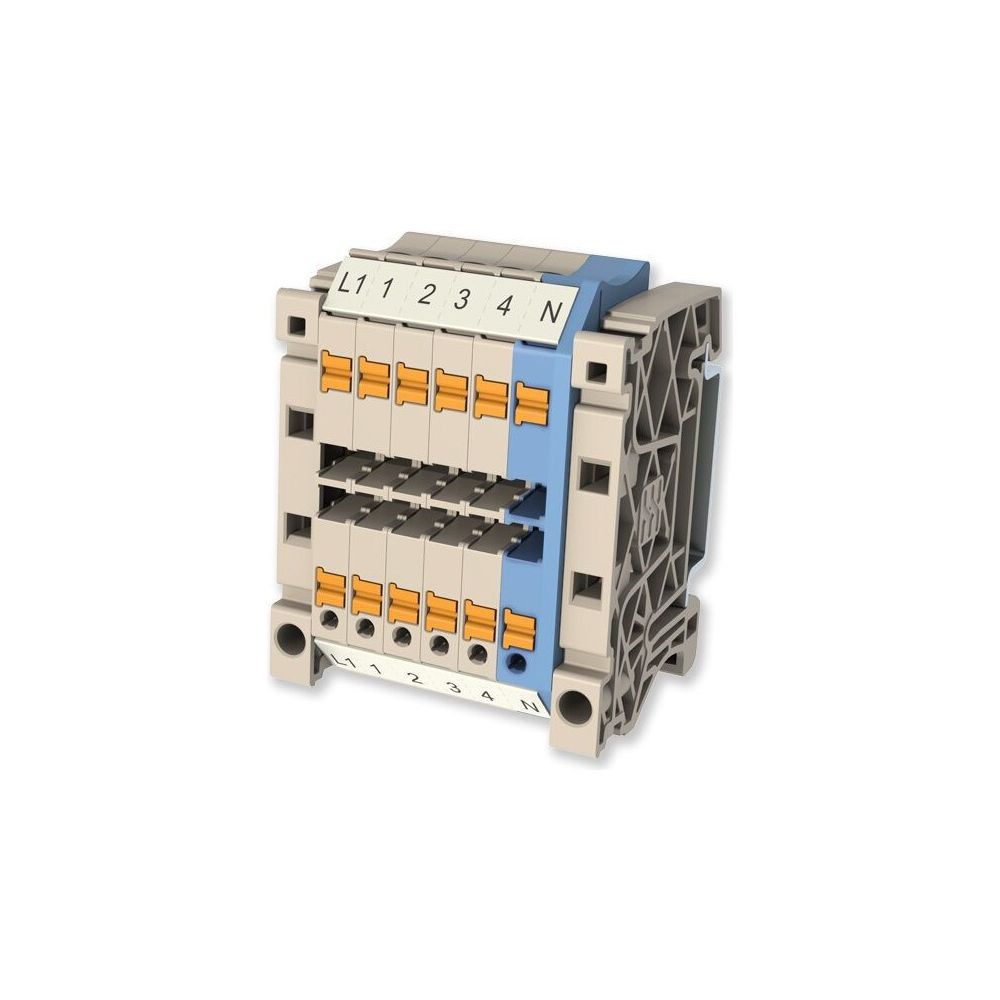

Weidmüller Klemmenblock Übergabepunkt, 24A 800V 12 Klemmstellen 57x58,6x36,5mm, Thermoplast, Beige, 8000157412
Dieser Klemmenblock dient als professioneller Übergabepunkt für elektrische Installationen. Die Komponente ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 24 A ausgelegt und ermöglicht eine effiziente Leitungsführung über zwölf Klemmstellen auf einer Etage.
Robuste Anschlusstechnik
Die elektrische Verbindung erfolgt über Steckklemmanschlüsse, die für Kupferleiter in einem Querschnittsbereich von 0,5 bis 4 mm² geeignet sind. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Montage erfolgt direkt, wobei das Bauteil für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt ist.
Technische Daten
- Bemessungsstrom: 24 A
- Bemessungsspannung: 800 V
- Anschlussart: Steckklemmanschluss
- Leiterquerschnitt: 0,5 - 4 mm²
- Anzahl Klemmstellen: 12
- Montageart: Direktmontage
- Betriebstemperatur: -60 - 130 °C
- Breite: 58,6 mm
- Höhe: 57 mm
- Tiefe: 36,5 mm
Durch die kompakte Bauweise und die hohe elektrische Belastbarkeit eignet sich dieser Übergabepunkt ideal für anspruchsvolle Anwendungen. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet das System eine sichere Basis für die professionelle Kupferleiter-Verbindung bei direkter Montage.
Lieferumfang
- 1x Klemmenblock Übergabepunkt
- 5x Reihenklemme AL2C 2,5 mm² (2 Anschlüsse, beige)
- 1x Reihenklemme AL2C 2,5 mm² (2 Anschlüsse, blau)
- 1x Endwinkel
- 1x Beschriftung
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 2,5 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 12 |
| Artikelnummer | WEIDMUELLER-8000157412 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 58,6 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4099987350631 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,12 kg |
| Höhe | 57 |
| Montageart | Direktmontage |
| Tiefe | 36,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
