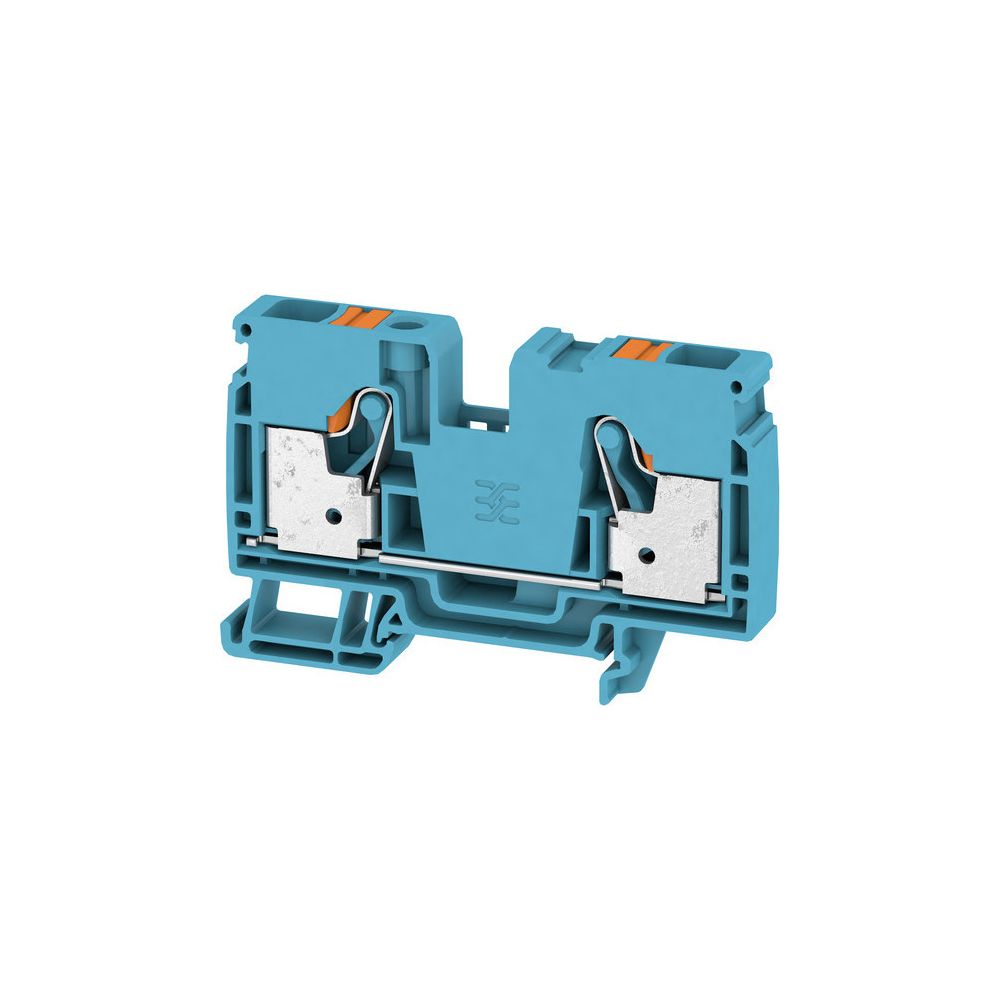

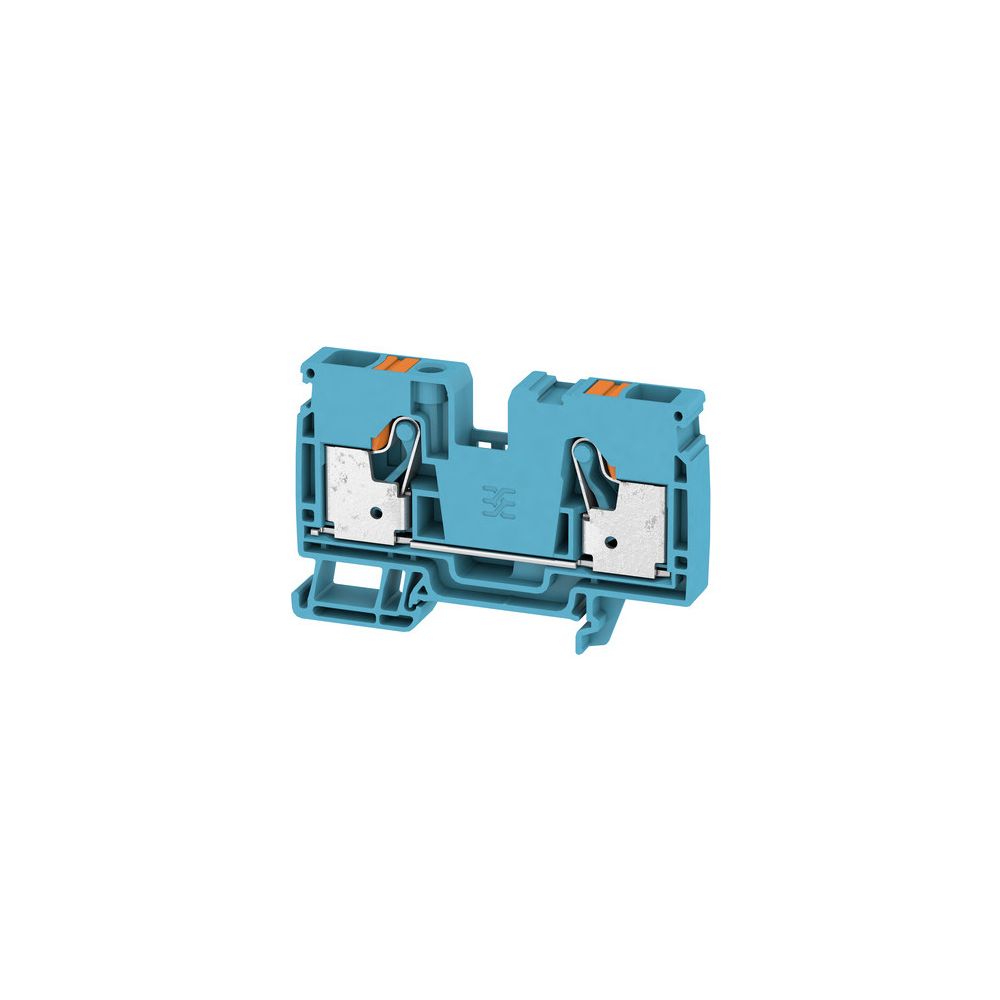

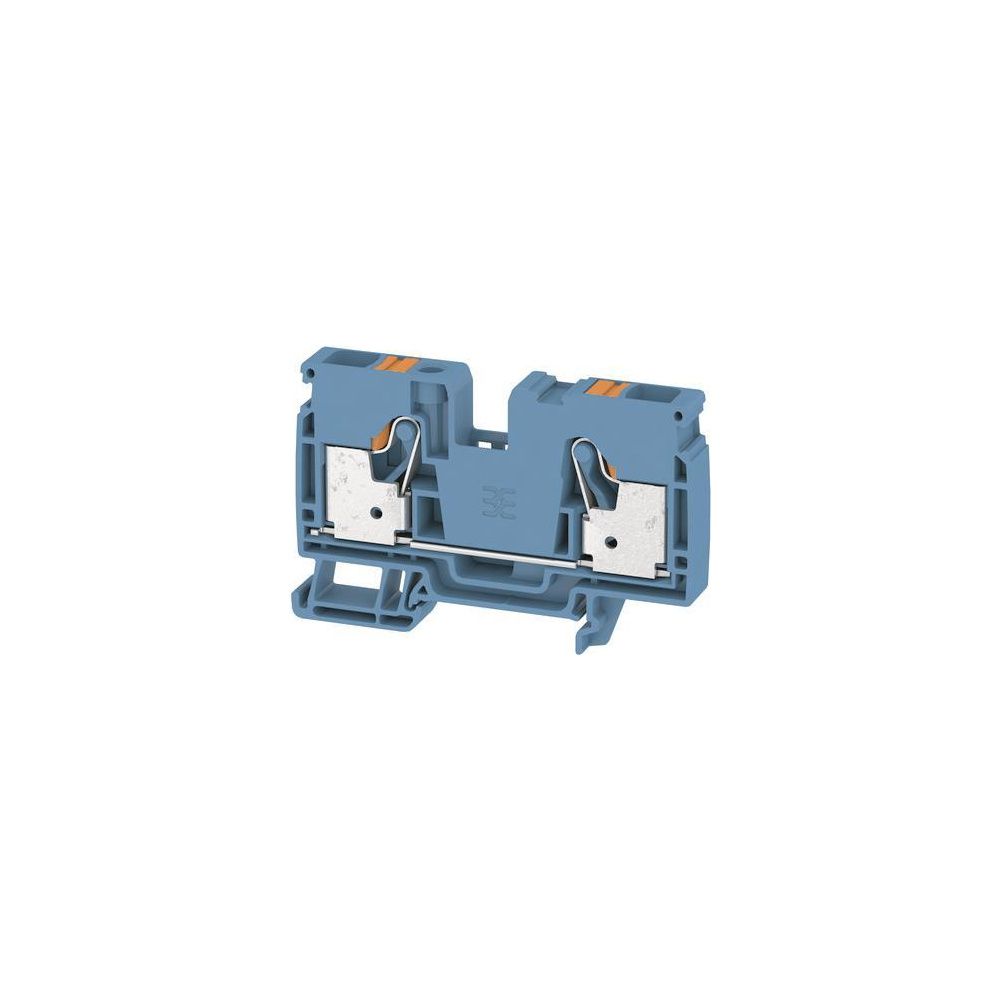

Weidmüller Durchgangs-Reihenklemme A-Reihe A2C 10 BL, 1000V, 57A, 10x80,5x51,5mm, Thermoplast, Blau, 2490370000
Die blaue Durchgangs-Reihenklemme der A-Reihe ermöglicht eine effiziente Verbindung von Kupferleitern mittels Steckanschlusstechnik. Das einetagige Bauteil ist für anspruchsvolle industrielle Anwendungen konzipiert und zeichnet sich durch eine hohe elektrische Belastbarkeit sowie eine Eignung für explosionsgefährdete Bereiche aus.
Zuverlässige Anschlusstechnik
Die Reihenklemme verfügt über zwei Klemmstellen pro Etage und unterstützt eine Vielzahl an Leiterquerschnitten von 0,5 bis 16 mm². Durch die Kombination aus gehärtetem Stahl für mechanische Stabilität und zinnbeschichtetem Kupfer für eine optimale Leitfähigkeit wird ein dauerhaft sicherer Kontakt sichergestellt. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ermöglicht einen Betrieb in einem Temperaturbereich von -60 bis 130 °C.
Montage und Einsatz
Das Bauteil ist für die Montage auf einer Hutschiene TH35 ausgelegt und bietet mit einer Breite von 10 mm eine kompakte Lösung für den Schaltschrankbau. Die Ausführung ist für den Einsatz in Ex e-Bereichen geeignet, was den flexiblen Einsatz in sicherheitskritischen Umgebungen unterstützt. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Die robuste Konstruktion und die Steckanschlusstechnik machen diese Reihenklemme zu einer leistungsfähigen Komponente für die elektrische Installation. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 57 A bietet sie die notwendige Kapazität für anspruchsvolle Stromkreise. Die einfache Handhabung auf der Hutschiene TH35 sowie die Eignung für Kupferleiter in verschiedenen Ausführungen unterstreichen die universelle Einsetzbarkeit in der modernen Automatisierungstechnik.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 57 A
- Anschlussart: Steckklemmanschluss
- Leiterquerschnitt: 0,5 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 80,5 mm
- Tiefe: 51,5 mm
- Betriebstemperatur: -60 - 130 °C
- Explosionsschutz: Ex e
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2490370000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118500806 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,847 kg |
| Höhe | 80,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 51,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
