Beschreibung

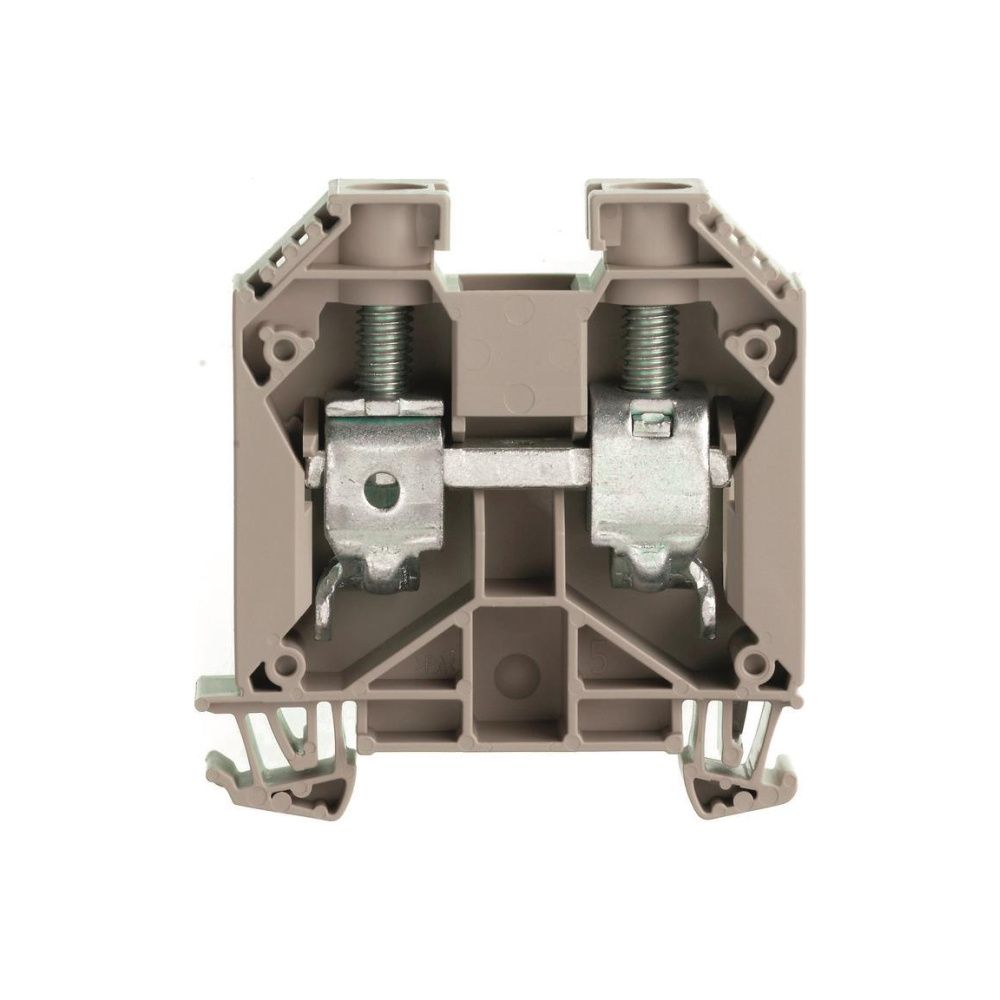

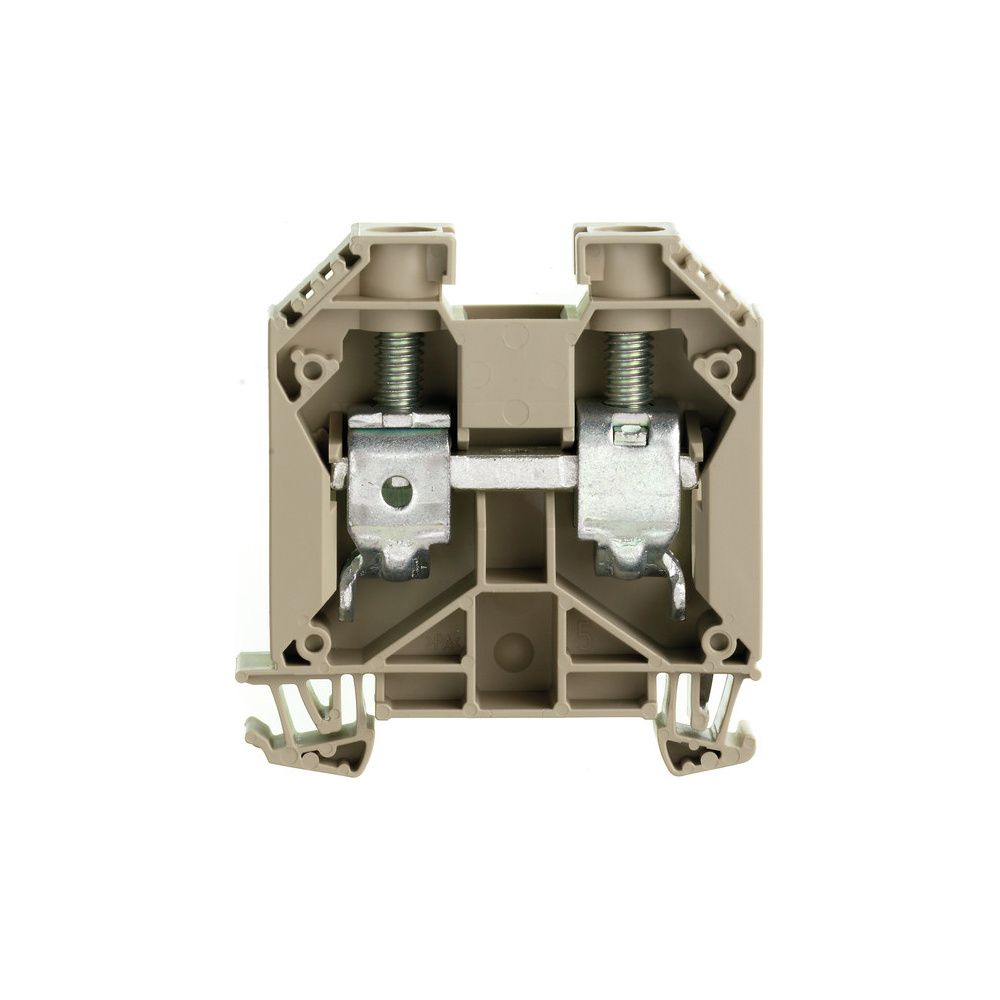

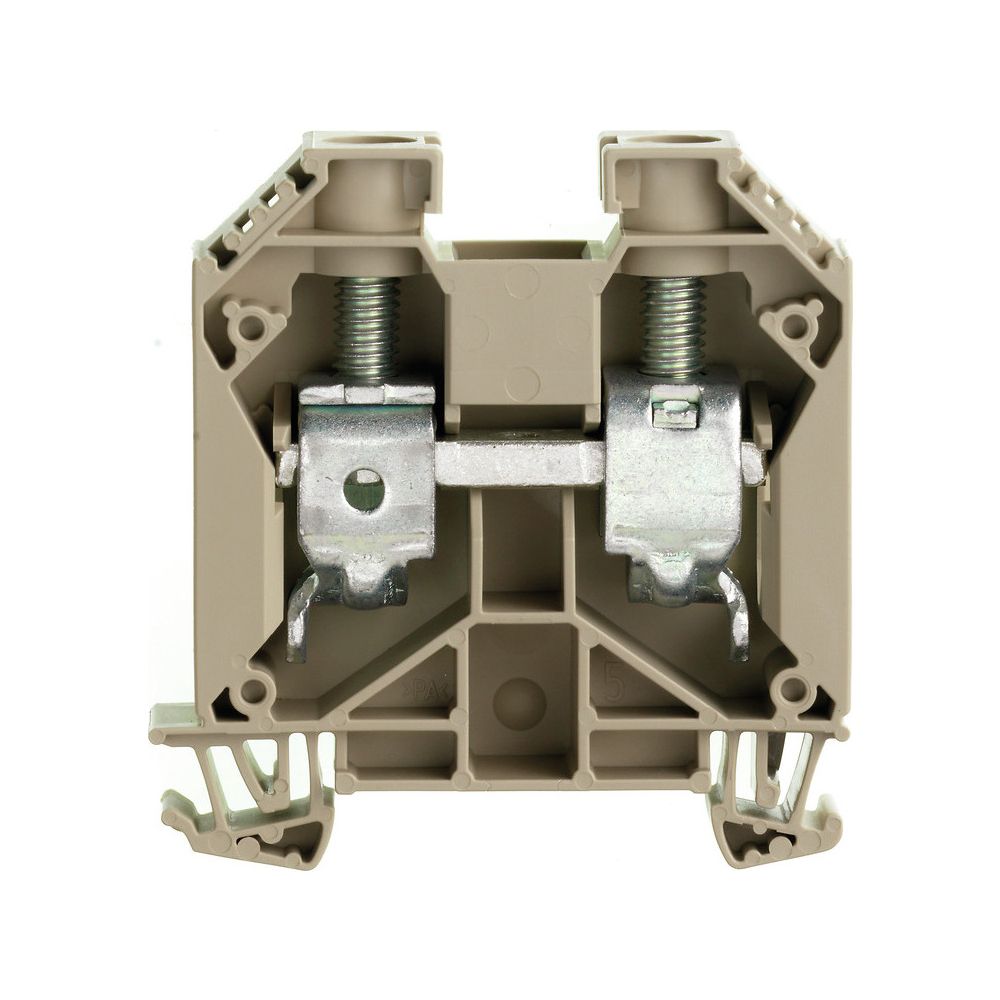

Weidmüller Durchgangsklemme WDU 35, 125A 1000V, Thermoplast, Beige
Die Durchgangsklemme der W-Reihe ermöglicht eine zuverlässige elektrische Verbindung für Leiter aus Kupfer. Das Bauteil ist für die Montage auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch einen robusten Isolierkörper aus Thermoplast aus. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 125 A eignet sich die Klemme für anspruchsvolle industrielle Anwendungen.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage und nutzt einen bewährten Schraubanschluss. Die Stromschiene besteht aus verzinntem Kupfer, was eine hohe Leitfähigkeit sicherstellt. Das Bauteil ist für den Einsatz in explosionsgefährdeten Bereichen nach Ex e zugelassen und bietet durch die Brennbarkeitsklasse V0 nach UL 94 einen hohen Brandschutz. Für die fachgerechte Installation ist eine Abschlussplatte erforderlich.
Flexibilität bei der Leiterwahl
Das System unterstützt verschiedene Leiterarten und Querschnitte. Während eindrähtige Leiter bis 16 mm² anschließbar sind, können mehrdrähtige Leiter bis 50 mm² und feindrähtige Leiter bis 35 mm² sicher kontaktiert werden. Der weite Betriebstemperaturbereich von -60 °C bis 130 °C erlaubt den Einsatz unter extremen thermischen Bedingungen.
Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit von 125 A und die Eignung für Leiterquerschnitte bis 50 mm². Durch die robuste Ausführung mit Schraubanschluss und die Eignung für Ex e-Bereiche stellt sie eine zuverlässige Lösung für industrielle Systeme dar. Die Kombination aus hochwertigen Materialien und einem temperaturbeständigen Gehäuse sorgt für eine langlebige elektrische Verbindung.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 125 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt mehrdrähtig: 2,5 - 50 mm²
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 bis 130 °C
- Breite: 16 mm
- Abmessungen (H x T): 60 mm x 62,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020500000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190077013 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 2,127 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
