Grünbeck Oxidationsfilteranlage fermaliQ:MB5000, 5,0m3/h, DN 32/DN 50, 1060x1800x1830mm, 230V, Edelstahl/Aluminium

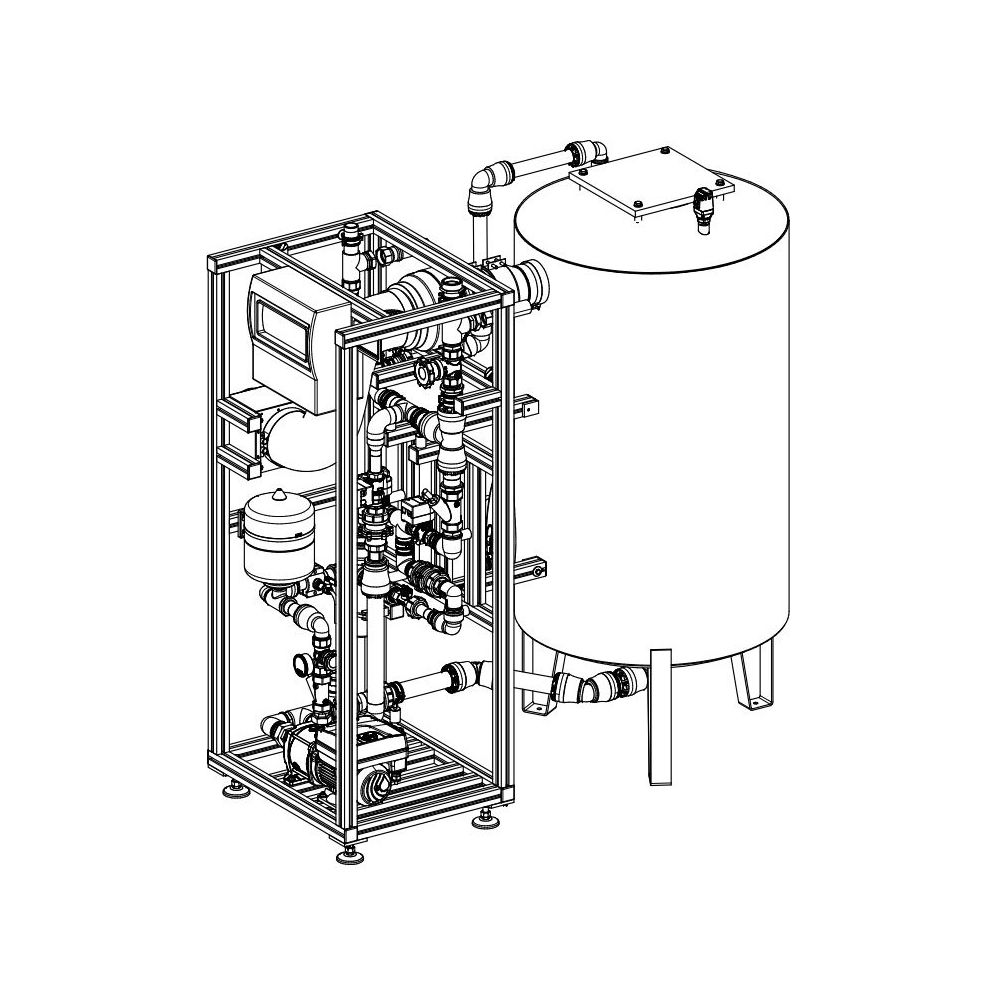

Oxidationsfilteranlage fermaliQ:MB5000 Mehrstufiges, vollautomatisches Wasseraufbereitungssystem zur Oxidation, Ausgasung und Filtration von Brunnen- und Quellwasser. Durch Verdüsung, Luftzugabe und anschließender Filtration erfolgt eine effektive Reduzierung von

• Schmutzstoffen
• Eisen
• Mangan
• Ammonium
• Schwefelwasserstoff
• freie Kohlensäure Die Auslegung der Filteranlage und Auswahl der verschiedenen Filterschichten erfolgt anhand der Wasserbedarfsdaten und Rohwasseranalysen. Anlage bestehend aus: 1 Filterbehälter aus Edelstahl, mit eingebauter Kegeldüse, unterem Mannloch DN 200, Düsenstern zur Entnahme des Reinwassers und effektiven Rückspülung. Durchmesser : 800 mm Gesamthöhe : 1.830 mm 1 Pegelsteuerung mit 3 Schaltkontakten. 1 Gebläse mit Luftfilterbox für Oxidationsluft und zur Ausgasung des verdüsten Rohwassers. Leistung : 550 Ncbm/h 1 Verrohrung aus PE inkl. aller erfor derlichen Armaturen und abflammbaren Probenahmehähne, Spülwasserablauflei tung mit Siphon, montiert auf einem Rahmengestell aus eloxiertem Aluminium mit Nivellierfüßen. 1 Druckerhöhungspumpe mit Drucksensor und Frequenzumformer für einen dreh zahlgeregelten, energiesparenden Be trieb und zur Vermeidung von Druck schlägen. 1 Elektroschaltkasten für die vollauto matische Steuerung mit einstellbaren Rückspülzeiten, Rückspülüberwachung, Überwachung der Anlagenkomponenten, Erstfiltratverwurf, Anzeige des Ist Durchflusses und Archivierung des Gesamtdurchflusses und der erfolgten Rückspülungen, Schaltstelle für exter ne Freigabe, potenzialfreie Kontakte für Ansteuerung der bauseitigen Brun nenpumpe, Sammelstörmeldung. 1 Betriebsanleitung Anlagenabmessungen: Breite : 1.060 mm Tiefe : 1.800 mm Gesamthöhe : 1.830 mm erforderliche Raumhöhe : 2.250 mm Technische Daten: Nenndurchfluss : 5,0 cbm/h Tagesleistung : 36,0 cbm Zulaufdruck min. : 2,0 bar (Ü) Zulaufdruck max. : 5,5 bar (Ü) Wassertemp. max. : 20 Grad C erforderlicher Druckwasserbehälter : 1.000 l, 6 bar Rückspülleistung : 12,5 cbm/h Anschluss Rohwasser : DN 32 Anschluss Filtrat : DN 50 Anschluss Abwasser : HT 100 Stromanschluss : 230 V, 50 Hz Tatsächlicher Durchfluss und Tagesleistung abhängig von der Rohwasserqualität.
