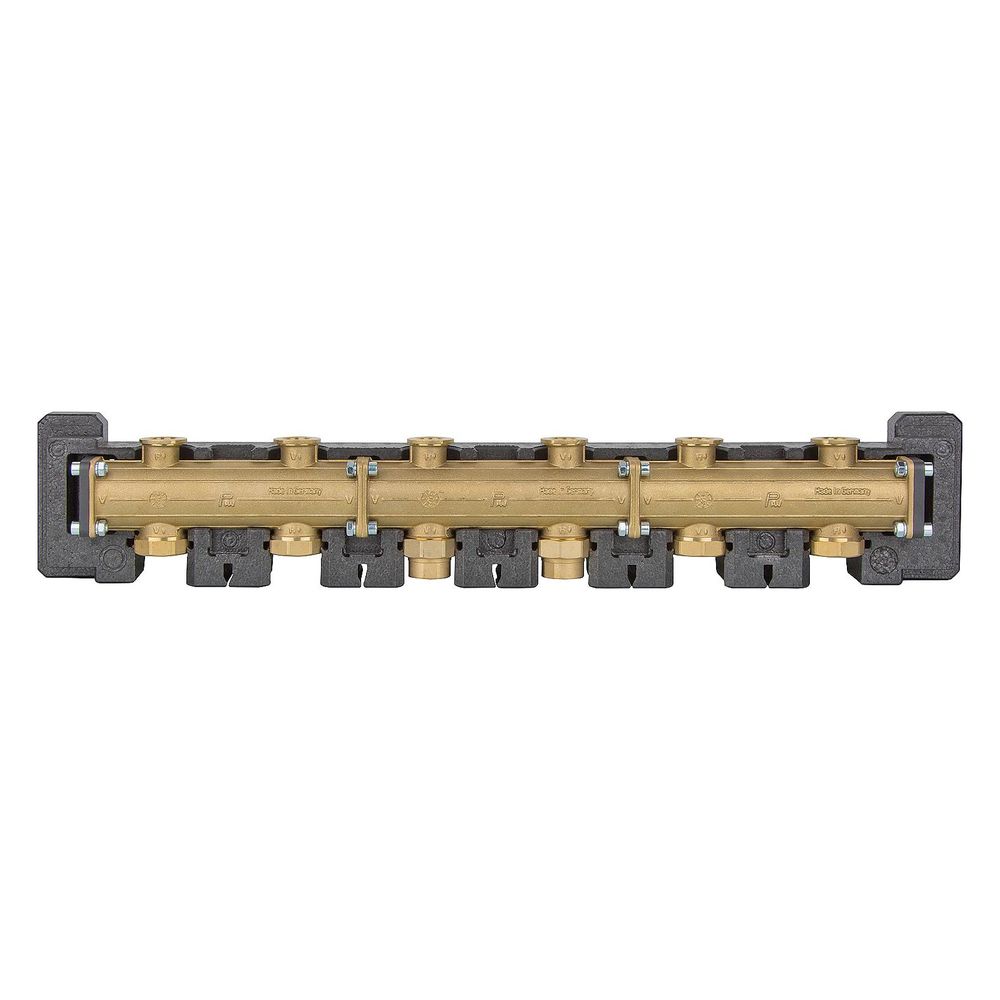

PAW Modulverteiler MV2, DN 25, 125mm Achsabstand, Messing

Dieser modulare Verteiler für Heizsysteme ermöglicht den Anschluss von bis zu fünf Heizkreisen und ist für eine effiziente Wärmeverteilung konzipiert. Die vormontierte Konstruktion aus Messing ist mit einer EPP-Wärmedämmung ausgestattet, um Wärmeverluste zu minimieren. Das System eignet sich für anspruchsvolle Installationen mit einer Leistung von bis zu 80 kW pro Kesselanschluss bei einer Spreizung von 20 K.

Aufbau und Flexibilität

Der Verteiler zeichnet sich durch seinen modularen Aufbau aus, der eine flexible Anpassung an die Anlagengröße erlaubt. Mit einem Achsabstand von 125 mm zwischen den Gruppen ist das System auf gängige Armaturengruppen abgestimmt. Die Anschlüsse für die Verbraucher erfolgen über Flanschstutzen, während die Anbindung an den Wärmeerzeuger über ein Innengewinde realisiert wird.

Material und Betriebssicherheit

Die Verwendung hochwertiger Materialien wie Messing und Polyamid für die Armaturen sowie EPDM für die Dichtungen sorgt für eine zuverlässige Funktion. Das System ist für einen maximalen Betriebsdruck von 5 bar sowie eine Betriebstemperatur von bis zu 110 °C ausgelegt. Die EPP-Isolierung unterstützt den effizienten Betrieb der Heizungsanlage.

Durch die Kombination aus hoher thermischer Belastbarkeit und modularer Erweiterbarkeit bietet dieser Verteiler eine leistungsstarke Lösung für Heizungsinstallationen. Mit einem Kvs-Wert von 18 und einem maximalen Durchsatz von 12,5 m³/h stellt das System eine zuverlässige Komponente für die Wärmeverteilung dar. Die kompakte Bauweise mit einer Einbauhöhe von 128 mm erleichtert die Montage.

Technische Daten

• Nennweite: DN 25 (1")
• Anzahl Gruppen: 3
• Max. Betriebsdruck: 5 bar
• Max. Betriebstemperatur: 110 °C
• Achsabstand: 125 mm
• Max. Durchsatz: 12,5 m³/h
• Kvs-Wert: 18
• Material: Messing / Polyamid
• Einbauhöhe: 128 mm
