PAW Konstantwert-Regelkreis WS33, DN 25, 20-50 Grad C, Messing

Dieser Konstantwert-Regelkreis ermöglicht eine präzise Temperaturregelung in Flächen- und Niedertemperaturheizsystemen wie Fußbodenheizungen. Die aus Messing gefertigte Armatur ist für eine Leistung von bis zu 8 kW ausgelegt und verfügt über einen einstellbaren Bypass für eine flexible Durchflusssteuerung. Durch die integrierte Schwerkraftbremse und die hochwertige Hartschaum-Wärmedämmung ist das System für einen effizienten Betrieb optimiert.

Funktionsweise und Regelung

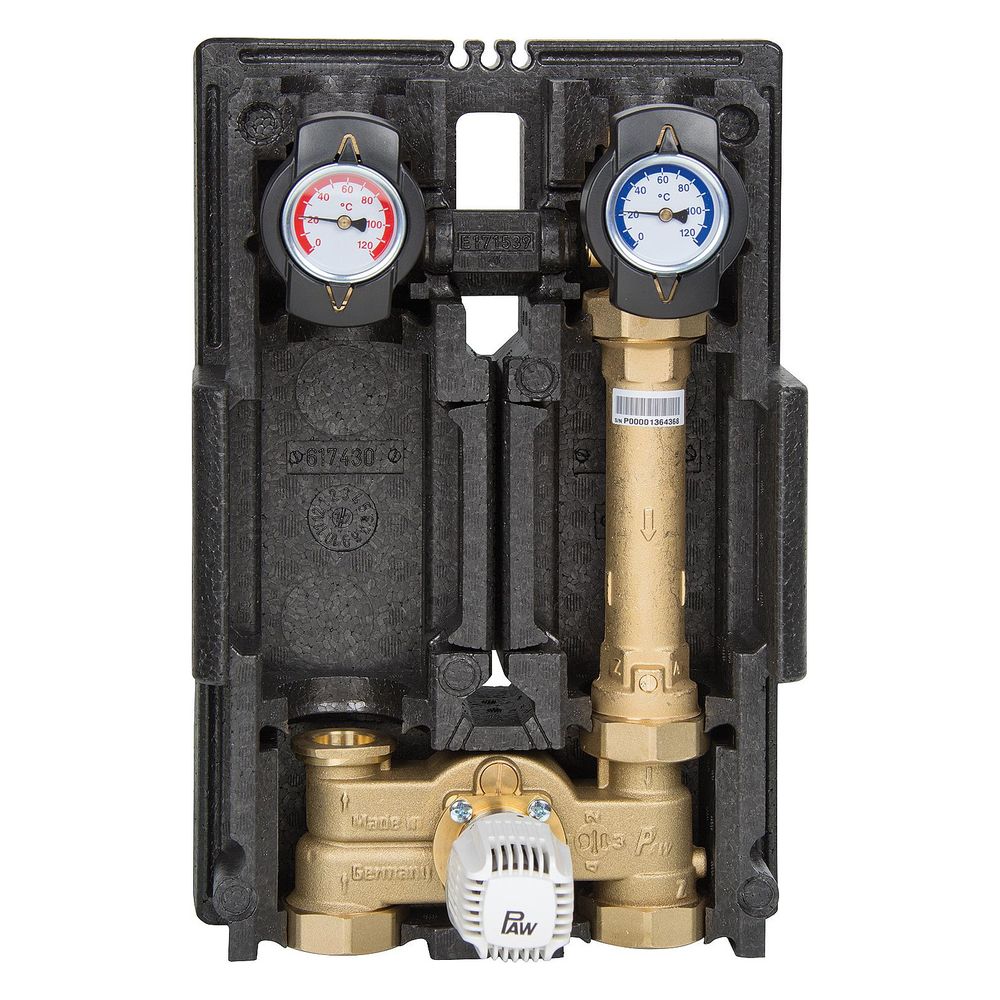

Die Temperaturregelung erfolgt über ein Thermostat mit Anlegefühler, das einen Einstellbereich von 20 bis 50 °C abdeckt. Ein integrierter Bypass, der zwischen 0 und 50 Prozent einstellbar ist, unterstützt die Anpassung der Vorlauftemperatur. Die im Mischer integrierte Rückflusssperre verhindert Fehlzirkulationen im System. Die Schwerkraftbremse mit 20 mbar Federbelastung erlaubt eine flexible Montage, einschließlich liegender oder Überkopf-Installationen, ohne Geräuschentwicklung bei elektronisch geregelten Pumpen.

Robuste Konstruktion

Die Armatur besteht aus langlebigem Messing und ist mit Dichtungen aus EPDM und NBR ausgestattet. Die Wärmedämmung aus Hartschaum sorgt für eine minimierte Wärmeabgabe. Mit einem Achsmaß von 125 mm lässt sich die Einheit effizient in Heizungsinstallationen integrieren. Der Vorlauf ist linksseitig ausgeführt, wobei die Anlage für einen Betriebsdruck von bis zu 6 bar ausgelegt ist.

Technische Daten

• Anschlussgröße: DN 25 (1 Zoll)
• Einstellbereich: 20-50 °C
• Max. Leistung: 8 kW
• Kvs-Wert: 2,6
• Max. Betriebsdruck: 6 bar
• Achsmaß: 125 mm
• Material: Messing

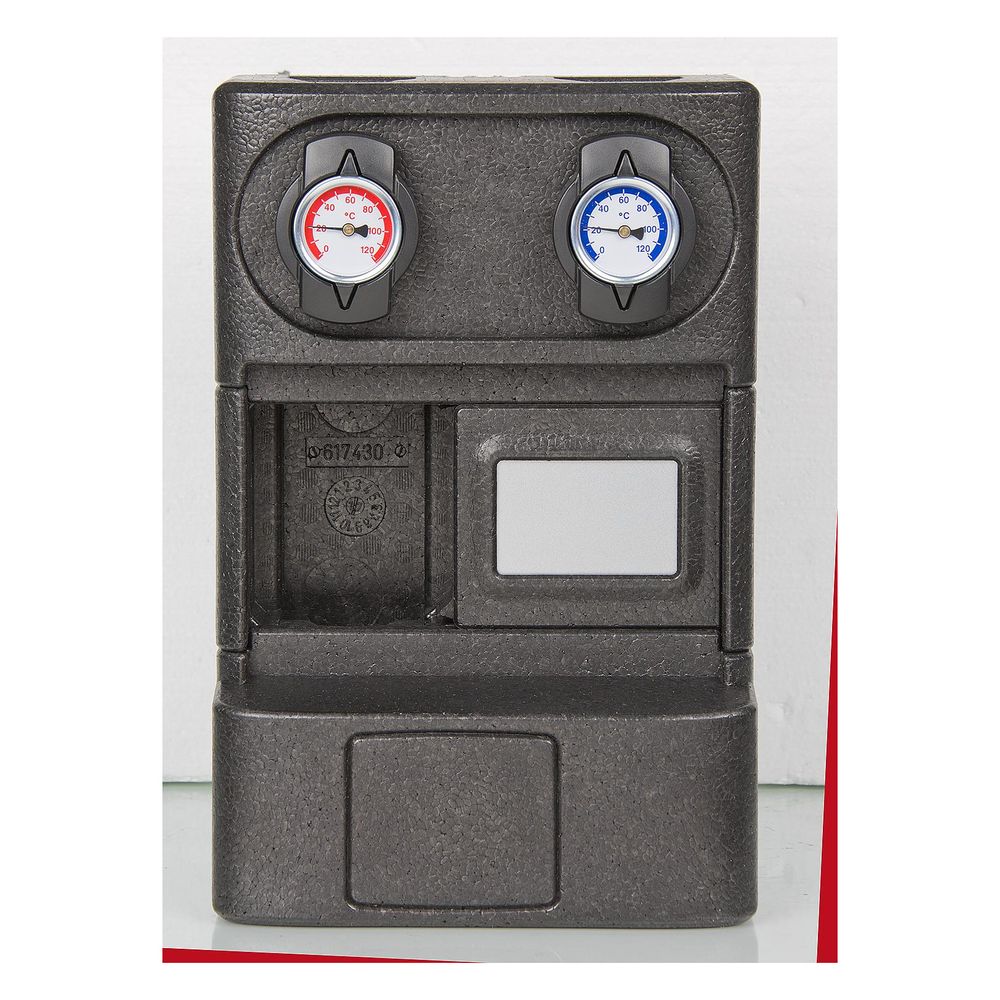

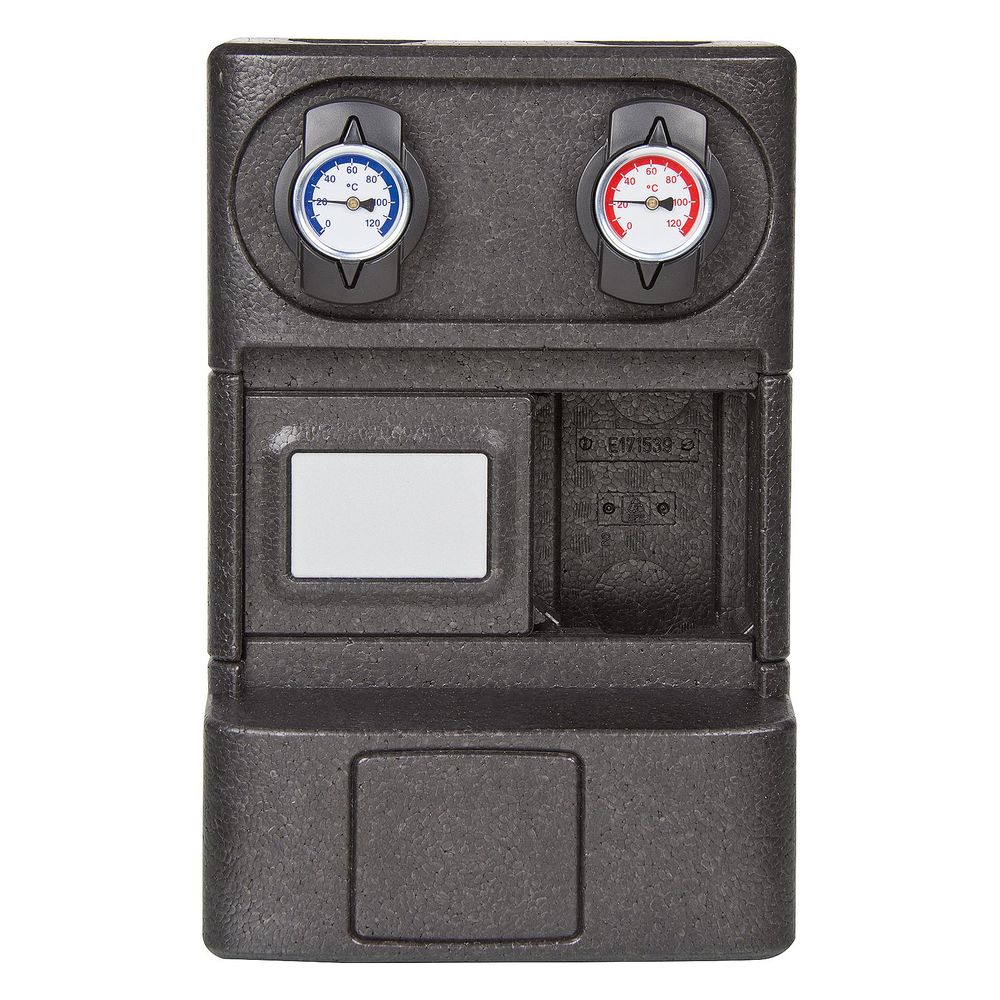

• Isolierung: Hartschaum
• Max. Anzeige Thermometer: 120 °C

Die Kombination aus robuster Messing-Verarbeitung und präziser Thermostatsteuerung macht diesen Regelkreis zu einer Lösung für die Wärmeverteilung. Mit einem Einstellbereich von 20 bis 50 °C und einer Leistung von bis zu 8 kW bietet das System Flexibilität für Niedertemperaturanwendungen. Die integrierte Schwerkraftbremse und der einstellbare Bypass gewährleisten einen störungsfreien Betrieb in der Heizungsanlage.
